Paso 3: Cómo conectar el motor
El enchufe que rescatado tiene 3 cables (vivo, neutro y tierra), marrón, azul, verde/amarillo. Ver foto 1 y 2.
.. .pero el motor tiene 3 cables va en él, 1 tierra alambre... que hace 4...
El motor también tiene los 2 cables al condensador...
No se estrese... Es realmente muy simple!

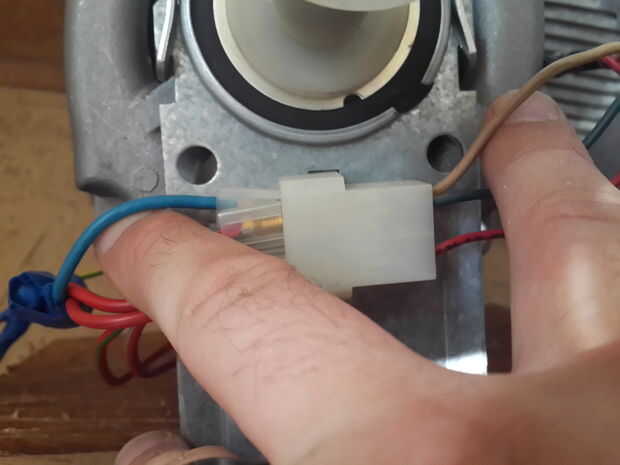

Foto 3 y 4 muestra el 3 cables en el motor. Azul, blanco y rojo.
Los cables azul y rojo que va en el motor, son dos vivos...
El cable blanco va en el motor, es neutro...
Esto significa que su azul del alambre en el enchufe debe estar conectado al blanco cable en el motor. Ver foto 5.
El marrón cable de enchufe se puede conectar el rojo o el azul cable de su motor. Ver foto 6.
Esencialmente los cables azul y rojo en el motor son los cables de direccionales. El hará que el motor gire hacia la derecha y el otro lo hará girar en sentido antihorario. No se puede conectar ambos a la vez!
El cable verde/amarillo en su enchufe debe conectarse el cable de tierra (verde/amarillo) en su motor. Este cable conectará directamente en la carcasa de motor. Ver foto 7.
Antes de encender el poder...
1) Asegúrese de que sus conexiones son sólidos y sellados con cinta de aislamiento;
2) los alambres, el motor no están en contacto con nada ni nadie (excepto el suelo);
Usted puede cambiar la alimentación y el motor debe girar. Observe la dirección en que gira el motor.
Desconecte la corriente... y esperar a que el motor se detenga por completo.
Marca la dirección en la que el motor estaba girando en el alambre.
Desconectar ese cable y conecte el otro cable direccional.
Antes de encender el poder...
1) Asegúrese de que sus conexiones son sólidos y sellados con cinta de aislamiento;
2) los alambres, el motor no están en contacto con nada ni nadie (excepto el suelo);
Encender y mirar... el motor gira en sentido contrario ahora!
