Cabeza de LED Arduino TED

LED cabeza TED conoce el mundo.

Siempre han estado interesado en un Arduino escueto, pero nunca vi el punto si no es prácticamente útil, esta es mi entrada en concurso de pequeños pedacitos, he intentado permanecer fiel al tema de "cachitos" y usar... bien pequeños pedacitos que mienten alrededor de la casa. Por lo que le presento a usted mi compañero de mesa pan llamado depurar TED.

Aquí está un breve vídeo de él en acción, al iniciar la Junta hasta el LED run en orden de bottum hasta para demostrar todos los trabajadores y cuando se carga el código en la placa los ojos flash (conectarse les TX0 y RX0)

una vez que donde y conecté su sonda a la línea de 5v y él indicó que era en la gama de 4 voltios (lectura 4.6v actual) y cuando se conecta a 3, 3V (después de accidentalmente conectar a Gnd) él muestra LED3 indicando el 3 v gama.

Se compone de un Barebone

x1 Arduino 328 p,

x1 divisor de tensión,

X5 LED

x2 SMD LED

X3 resistencias de 220 ohmios

x1 resistencia de 1kohm

x1 2.2kohm resistencia

Su función

Es una herramienta de depuración de hardware protoboard, hecha para ser utilizado como un medidor de voltaje muy crudo, la salida de la tensión medida se muestra en su abdomen de abajo hacia arriba en pasos en pasos de 1v a 5v.

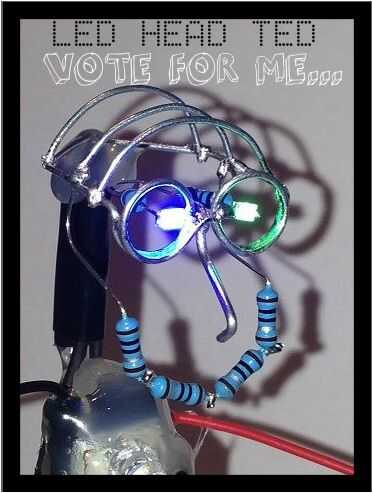

Sus ojos es dos LED SMD con uniones de conductores que "T" y comunicación serial y el parpadeo cuando la comunicación serial se activa.

Las piernas es la alimentación principal de la alimentación en su cuerpo y necesita ser alimentado con 5v a encender le.

Sus gafas y es negativo para el sistema y otros negativos está conectado con el cráneo de una toma de tierra.

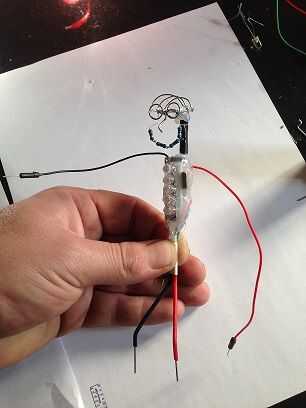

Sus brazos indicaron con rojo y negro lleva es el voltímetro sondas para probar voltajes en el circuito que se está construyendo.

La parte no funcional de TED es su sonrisa que faltaba gravemente ;-)

Espero que chicos como él si y quiere ver más por favor voto! Estoy pensando en hacerle en un kit con más funciones!

Tutorial guía para seguir, por favor tome nota que esto no es tutorial corte claro como todo el mundo tendrá su propio por eso de hacer las cosas pero voy a explicar con un montón de fotos.
