Bullicio de la Transfiguración: Longitud (2 / 7 paso)

Paso 2: montaje

Esto puede ser un poco un desafío.

Usamos la palabra pentagrama para las piezas del mecanismo que la scissor la elevación como mecanismo. Hay tres sabores de estos pentagramas. Hay dos especiales que se conectan a la potentiomenter. Hay dos que se atornillan con tornillos 6-32. Finalmente hay dos que snap juntos y no necesitan ningún otro hardware.

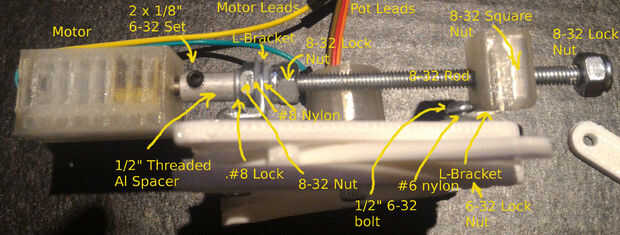

Yo uso el siguiente proceso para montar sólo las partes mecánicas en la longitud del mecanismo de cambio.

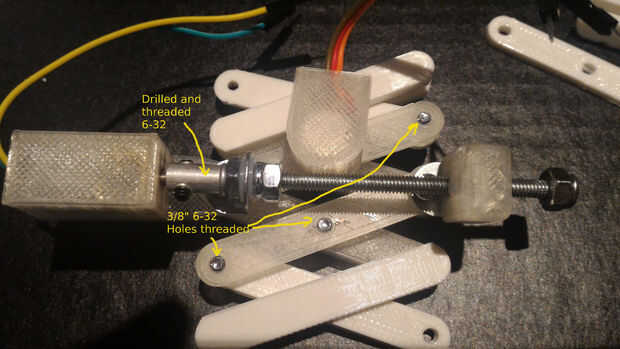

1. Apoyo al espaciador de aluminio de manera que se puede taladrar con seguridad a través del espaciador con una broca que te permitirá enhebrar el agujero cuando termines.
2. Añadir los dos tornillos 6-32 a ambos lados del agujero. Estos a apretarse en el eje del motor.
3. Puse la tuerca de fijación de Nylon en el extremo de la varilla roscada de 2". Puedes usar 2" perno de 8-32 así como varilla roscada y tuerca de seguridad.
4. Montar los tornillos 6-32 a través de la parte inferior de los soportes en L.
5. Añadir una arandela de Nylon #6 debajo del soporte de L.
6. Pase el tornillo 6-32 a través de los dos pentagramas.
7. Poner una tuerca de seguridad de nylon de 6-32 en el otro lado.
8. Soltar la tuerca cuadrada de 8-32 en la pieza impresa 3D que sostiene contra el soporte en L.
9. Empuje un soporte en L en la misma pieza de impresos 3D.
10. Pase la varilla roscada a través el bloque con la tuerca cuadrada y el soporte en L. Usted debe haber cerca de 1 pulgada en la otra cara del bloque para ir al siguiente paso.
11. Poner una contratuerca de Nylon en el otro extremo de la varilla y apriete hasta que haya unos 3/4" en el otro lado. Esto realmente no cómo se supone que use una tuerca de seguridad, pero es más simple para nuestro propósito.
12. Deslice un #8 arandela de Nylon, el soporte en L y otra #8 arandela de Nylon.
13. Luego gire la tuerca de 8-32 que presiona contra la arandela de nylon.
14. Luego ponga la arandela de seguridad #8 split y el ajuste en el espaciador.
15. Deslice al espaciador sobre el extremo del motor y ajuste la contratuerca, tuerca y separador hasta tenerlo moviendo suavemente.
16. Apriete los tornillos para conectar el motor con la impulsión del tornillo 6-32.
17. Poner el tornillo 6-32 restante para sostener juntos el resto de lo scissor la elevación
