Paso 2: Breve descripción en TP3406

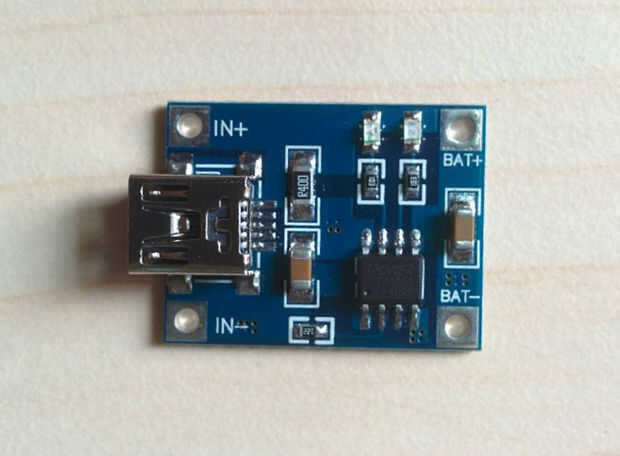

El cargador se realiza mediante un TP4056 de IC más populares. El IC TP4056 es un completo cargador lineal constante corriente/voltaje constante para solo baterías litio-ion/litio polímero (LiPo/LiIon). Su paquete de SOP-8 y bajo componente externo cuenta hacen la TP4056 ideal para aplicaciones portátiles. Si asusta sobre el SMD que suelda, no te preocupes. Somos tan afortunados que listo para usar TP4056 los módulos están fácilmente disponibles en eBay con precio muy bajo. TP4056 puede trabajar dentro de adaptador del USB y de pared. Otras características incluyen monitor actual, con bloqueo de voltaje, recarga automática y dos pines de estado para indicar la terminación de la carga y la presencia de un voltaje de entrada.

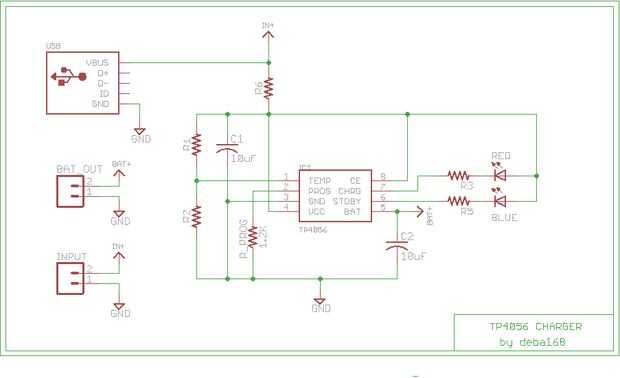

El punto clave es que usted puede cambiar la carga de corriente hasta 1000mA. Si miras de cerca para el esquema de una resistencia de 1,2 K (R_PROG) es gancho hasta pin -2 del IC TP4056. La corriente de carga puede ser variada cambiando este valor de resistencia. La resistencia por defecto utilizada en el módulo es 1,2 K, que la carga corriente 1000mA.
