BRICOLAJE de larga duración 36 celda Solar Panel (60 Watts) (6 / 12 paso)

Paso 6: célula Solar cableado

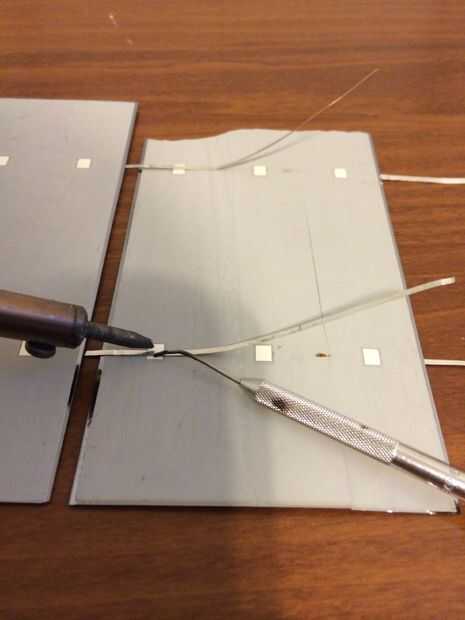

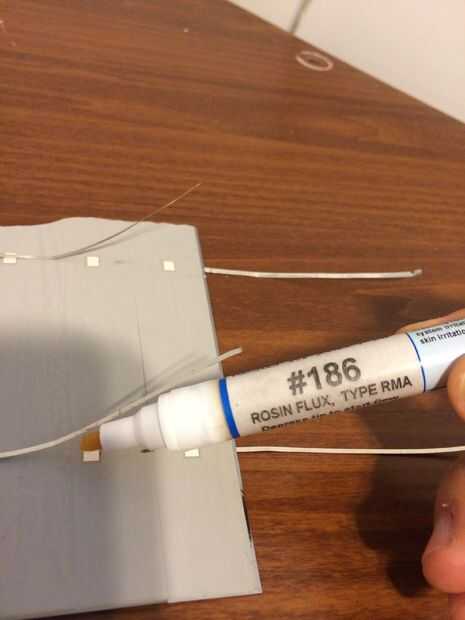

Cableado de la parte frontal de las células en la parte posterior de la siguiente celda es lo que sube el voltaje del panel terminado. PIC muestra dónde aplicar el fundente, pic dos y pic tres mostrar algunas técnicas para calmar su soldadura. Gracias a Dan Rojas de GreenPowerScience de YouTube en la punta de la cinta y marca desde la punta de la affordablesolarframes.com para la selección (o destornillador). Estos dos consejos hace cosas super fácil y barato. He visto personas utilizan los "X" cosas para trabajo de azulejo al espacio hacia fuera de sus celdas pero creo que esta un desperdicio de espacio y dinero.

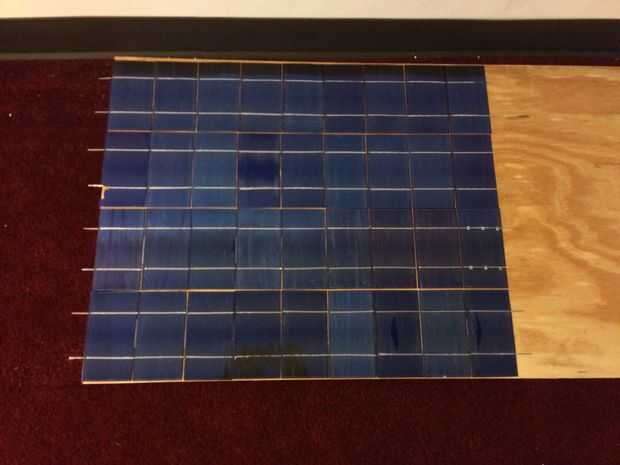

Cuando tengas todas las 4 filas de 9 celdas, cableados, necesita algunos cables extra tabulación para ir en la parte posterior del extremo final de la fila. Esto es así podemos transportar las filas juntas. Usted notará en la foto 4.
