BRICOLAJE de larga duración 36 celda Solar Panel (60 Watts) (3 / 12 paso)

Paso 3: Potencial de energía Solar, visión y algunos conceptos básicos eléctricos

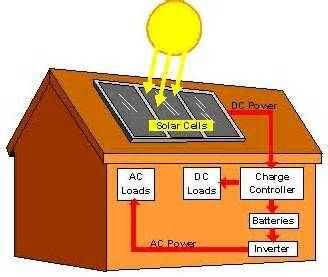

El Basic Set Up es que el panel solar fotones del sol para excitar los electrones en los paneles de silicio para crear un potencial necesitado para crear electricidad. El cableado panel solar permite electricidad fluyendo a través del controlador de carga para regular la cantidad de corriente va a una batería, no para sobre carga y potencialmente arruinar la batería sola o un banco de baterías. La batería se puede enganchar hasta directamente a la corriente de carga de corriente directa (DC) solamente. Si un inversor está conectado a los terminales de la batería, el o los tomacorrientes podrían usarse para alimentar cargas de corriente alterna (CA).

La mayoría de inversores de potencia se llaman modificado energía inversores de onda senoidal, sin embargo hay más caro inversores de onda senoidal pura. Inversores de onda sinusoidal pura va a ser más bueno para el uso electrónico como televisores, ordenadores portátiles y sistemas de juego. Estos harán la imagen más nítida como nos tienen acostumbrados a y no será "entrecortadas". Si está conectado un Grid Tie inversor, luego el extremo opuesto puede ser conectado a cualquier enchufe de tu casa y la electricidad generada por el panel solar directamente complementará su factura de electricidad. Algunos paneles solares en los rangos de kilowatts podrían incluso conducir al revés el medidor de electricidad y exceso de energía de alimentación a la red. (!!! Con locales y regulaciones del estado así como su compañía de electricidad sobre rejilla corbata inversores para fines de legalidad!!!)

Cables: Rojo = positivo, negro = negativo (-)

Cuando se trata de componentes eléctricos cableado, hay una serie y cableado paralelo. Cableado en paralelo significa que el cable positivo está conectado a otro cable positivo y el cable negativo asociado se conecta al otro cable negativo. Cableado de serie es el cable positivo se conecta al cable negativo y el cable negativo asociado está conectado con el otro cable positivo.

Una batería en serie con una segunda batería de cableado será doble la salida de voltaje. Por lo tanto, si tuvieras dos 12V, 10 amperios hora de las baterías de ciclo profundo conectadas en serie, el resultado sería un 24V, Banco de horas de la batería de 10 amperios con eficacia.
Cableado de una batería en paralelo con una batería de seconc será doble el amperio hora uso, por lo tanto, si tuvieras dos 12V, 10 amperios hora profunda baterías cableados en paralelo, su resultado sería efectivamente un 12V, Banco de horas de la batería de 20 amp.

Ahora te estarás preguntando cuál es el mejor Diagrama de cableado para un banco de baterías. Primero vamos a hacer algunos cálculos... ¡Lo sé! ¡Lo sé! Matemáticas ¡ pero oso conmigo, no será tan malo :)

La batería que utilizo en este instructable es un 12 voltios 10 AH (amperios hora). Eso significa que, usando las ecuaciones de energía para las baterías: V * A = vatios, 12V * 10AH = 120 vatios por hora. Eso significa que si tuviera una bombilla de 60 vatios alimentada de la batería directamente, 120 WH / valor 60 vatios = 2 horas de uso. Dividiendo vatios por hora por la potencia de la carga que se utiliza, la unidad watt de la ecuación cancela hacia fuera y deja la cantidad de tiempo en teoría se puede utilizar la carga. Estoy seguro de que hay algún tipo de tolerancia de +-10% donde usted podría ser capaz de pulle unos minutos más después de la marca de dos horas o en la tapa lateral, menos de dos horas
Si quisiera utilizar esa carga de 60 vatios durante más tiempo, podía cable otra batería en paralelo para duplicar la cantidad de horas de amperios a 20 AH y por lo tanto cuentan con un total de 240 vatios por hora. Entonces podría utilizar la carga de 60 vatios durante 4 horas, a diferencia de las dos horas con una batería! Si tuvieras una carga de DC que no utiliza 12 voltios pero 24 voltios en lugar de ello, sería necesario conectar las baterías en serie de modo que la tensión de salida 24V.

Una nota final, si tienes un panel conectado a algún amperaje, digamos de 5 amperios, y tiene una batería de 10 amperios hora que estaba muerto, tardaría unas 2 horas para cargar completamente la batería (siempre que tenga un panel de voltaje más alto en comparación con la batería, es decir, un panel de 18V para una batería de 12V, como lo hago en este instructable). He visto baterías de ciclo profundo en la gama de 60AH y, otra vez por ejemplo, con el mismo panel 5A, tardaría 12 horas para cargar completamente la batería.

Una final nota final sobre el uso de baterías de ciclo profundo, éstos son hechos específicamente para ser descargado completamente y posteriormente cargada una y otra vez, por lo tanto el nombre. Así que si planea descargar completamente la batería una y otra o simplemente no tienen la unidad para comprobar la batería de cada segundo que está utilizando, ve con baterías de ciclo profundo.

Y eso es todo! ¿Sí no está demasiado mal?
