BRICOLAJE de la rejilla sistema SOLAR (4 / 9 paso)

Paso 4: Selección de controlador de carga

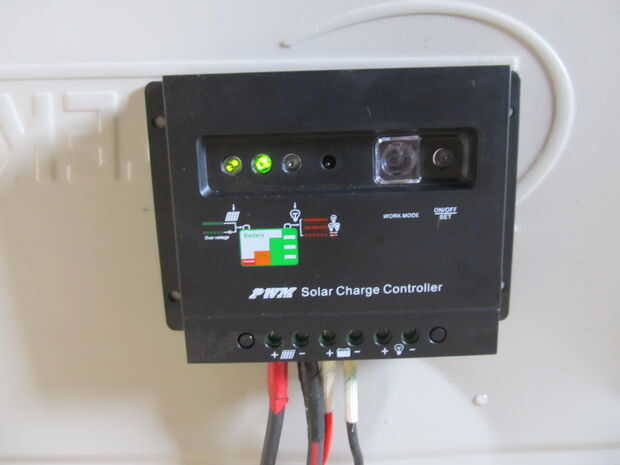

Un controlador de carga solar es un dispositivo que se coloca entre un panel solar y una batería. Regula el voltaje y la corriente procedente de los paneles solares. Se utiliza para mantener la tensión adecuada de la carga de las baterías. Como se eleva el voltaje de entrada del panel solar, el controlador de carga regula la carga de las baterías evitando cualquier exceso de carga.

Generalmente, los sistemas de energía solar utiliza baterías de 12 voltios, sin embargo, los paneles solares puede entregar más tensión que es necesaria para cargar las baterías. Por, en esencia, convertir el exceso de tensión en amperios, el voltaje de carga se puede mantener en un nivel óptimo mientras que se reduce el tiempo necesario para cargar completamente las baterías. Esto permite que el sistema de energía solar funcionar óptimamente en todo momento.

Tipos de regulador de carga:

1 ON OFF

2. PWM

3. MPPT

Entre la carga 3 reguladores MPPT tienen mayor eficiencia pero es costoso. Para poder usar PWM o MPPT.

Controlador de carga MPPT es más eficaz en estas condiciones:
1. frío, días nublados o brumosos

2. cuando la batería se descarga profundamente

Trate de evitar el encendido/OFF controlador de carga ya que es el menos eficiente.

CALIFICACIÓN DE CONTROLADOR DE CARGA:

Puesto que nuestro sistema tiene potencia 12V, controlador de carga también es 12V

Corriente = potencia de salida de los paneles / voltaje = 240 W / 12V = 20 A

Tomando un margen del 30%, uso puede elegir un controlador de carga de la 26A. Pero el siguiente controlador de clasificación disponible en el mercado es 30A. Así que elija un controlador de carga de 12 V y corriente nominal de 30.0 A.

Si quieres reducir tu sistema coste puede hacer un controlador de carga PWM. Para instrucciones paso a paso puedes ver mi instructable sobre PWM controlador de carga.

También puede gustarle mi nuevo diseño de controlador de carga solar.
