Paso 6: Montaje del PANEL SOLAR
Después de diseñar el sistema solar. Comprar todos los componentes con el puntaje correspondiente según los pasos anteriores.
Ahora es el momento para montar el panel solar. Primero elige un lugar adecuado en la azotea donde no hay ninguna luz de obstrucción.
Preparar el soporte de montaje: Usted puede hacer por su cuenta o es mejor comprar uno en cualquier tienda. En mi caso he tomado el dibujo de la empresa de paneles solares e hicimos en cerca por tienda de soldadura. La inclinación del soporte es casi igual al ángulo de latitud de su ubicación.

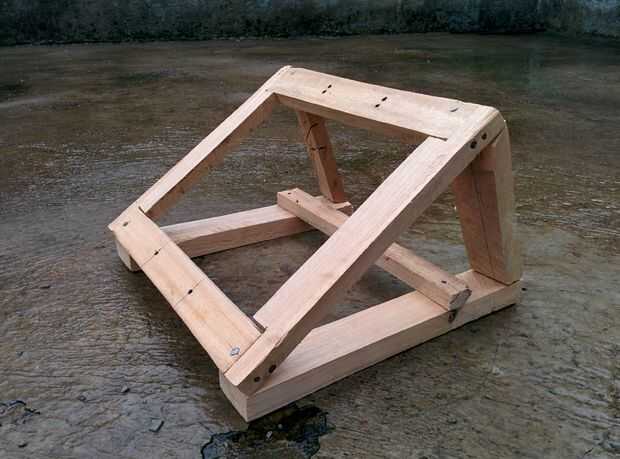

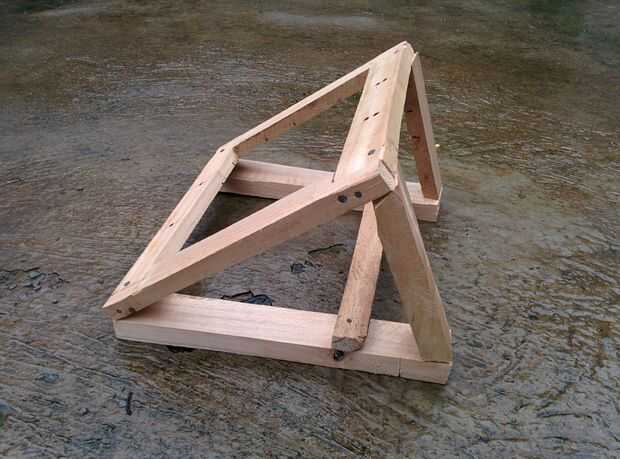

He hecho un pequeño montaje de madera soporte para mi panel solar de 10 vatios. Yo he incluido las fotos, para que cualquiera pueda hacer fácilmente.
De inclinación: Para obtener el máximo de paneles solares, es necesario apuntar en la dirección que capta la luz del sol máxima. Utilice una de estas fórmulas para encontrar el mejor ángulo de la horizontal en el cual debe inclinarse el panel:
>> Si su latitud es por debajo de 25°, utilice la latitud veces 0,87.
>> Si su latitud es entre 25° y 50°, utilice la latitud veces 0.76, además de 3,1 grados.
Para más detalles sobre inclinación haga clic aquí
Primer lugar el soporte de tal manera que la cara se dirige hacia el sur. Marque la posición de la pierna sobre el techo.
Para obtener la dirección del sur utilice esta aplicación para android compass
Luego realizar superficie áspera en cada pata del soporte utilizando un objeto punzante. Hice alrededor de 1Sq pies superficie rugosa de tamaño sobre el techo en cada pierna. Esto es útil para la perfecta unión entre el techo y el concreto.

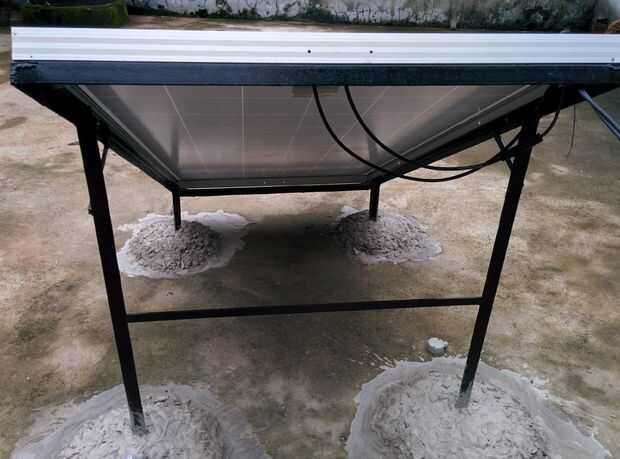

Prepare concreto mezcla : tomar el cemento y las piedras con relación 1:3 y luego añadir agua para hacer una mezcla espesa... Vierta la mezcla de hormigón en cada pata del soporte. Hice una montón forma concreta de la mezcla para dar máxima resistencia.

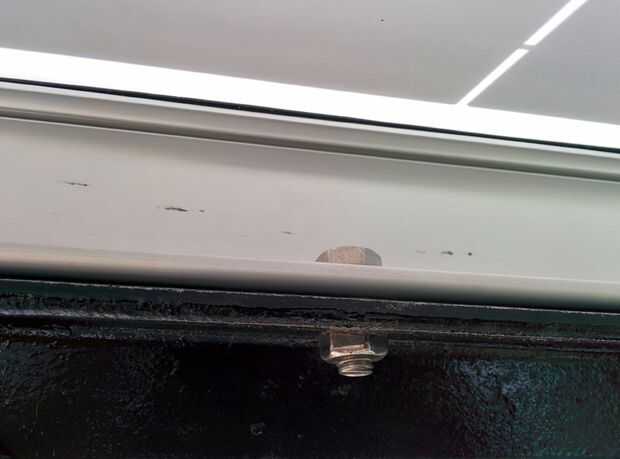

Monta los paneles a la base : A los lados de la parte posteriores del panel solar han incorporado los agujeros para el montaje. Coincidan con los agujeros del panel solar con los agujeros de soporte de la plataforma y atorníllelos juntos.

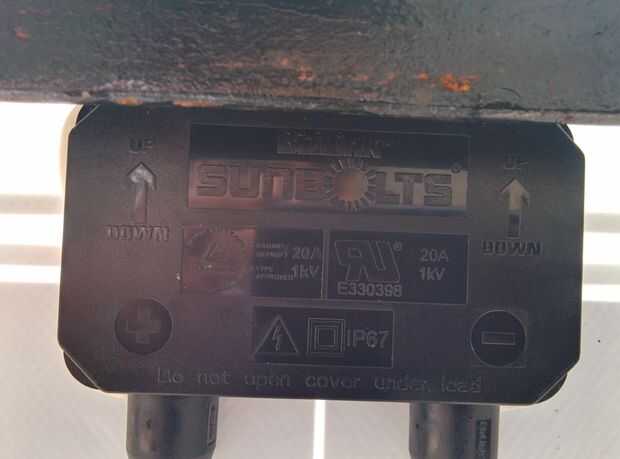

Cable del panel solar: En los lados detrás del panel solar, una caja pequeña existe con signo positivo y negativo de la polaridad. En un gran panel solar esta caja tiene cables terminales con conector MC4 pero para panel de tamaño pequeño, tienes que conectar la caja de empalmes con cables externos. Siempre trate de usar cables rojo y negro para la conexión terminal positiva y negativa. Si hay disposición para el alambre de tierra el uso un cable verde para el cableado esta.
