Bomba de diafragma de doble efecto (7 / 11 paso)

Paso 7: Crear piezas - válvulas de retención

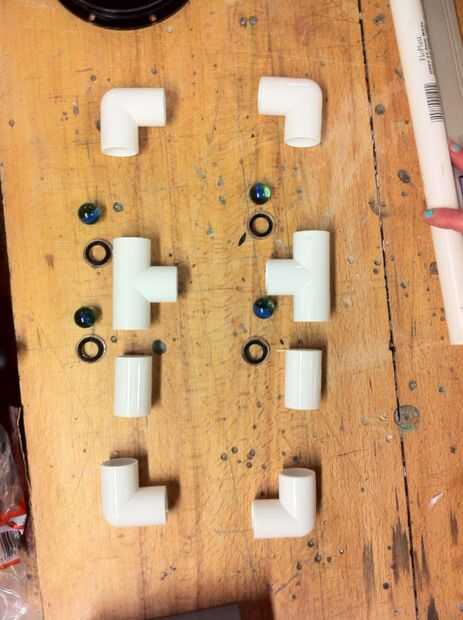

Corte dos anillos de 21,5 mm ancho y con un agujero de 12mm en el centro. Pegamento estupendo de una Junta Central en cada uno de los dos anillos. Este es el asiento de los mármoles y entrará en las articulaciones. El asiento se encuentra entre el labio del conjunto y el tubo de pvc, así que el cemento de pvc es todo el pegamento que se necesita. Para detener el mármol "escape" que necesitamos poner un clavo a través del tubo que está conectado con cada empalme de la válvula. Es importante que el clavo quede perpendicular y a través del centro, debe ser aproximadamente de un año y medio de diámetro mármol del asiento.
Es sobre nuestro Resumen sobre las juntas y válvulas de retención. El agua es aspirado desde la parte inferior de la imagen y entrega en la parte superior. Cada asiento de la válvula puede ser muy ligeramente recubierta de vaselina.

¡ Nota! Tuvimos un diseño de uniones en t para conectar la cámara al colector. Hemos cambiado esto a una broca recta de tubería tan en el diagrama anterior utilizar cuatro empalmes rectos en lugar de las uniones en t.
