Paso 4: Módulo de Bluetooth estéreo

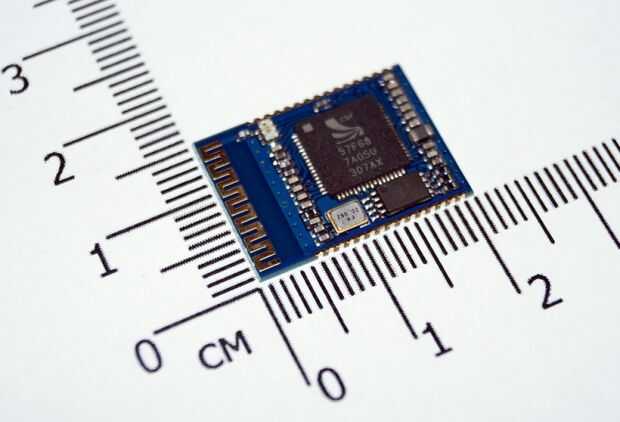

Y este es el componente más importante de este proyecto: módulo BC-05B negro estéreo de bluetooth.
He aprendido unas semanas hace sobre Bluetooth y sorprendentes saber este módulo. Es un tablero de circuitos completamente flexible, usted puede hacer muchos proyectos con él sin problemas.

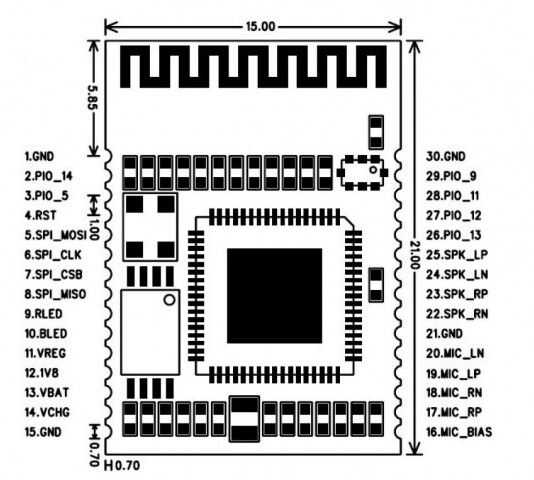

La Asamblea según el esquema del fabricante, puede construir usted mismo un completo sistema de sonido sin mucho conocimiento acerca de ellos. La electrónica es maravillosa.
El tamaño del módulo es totalmente flexible, tengo montaje de placas base y éxito desde la primera vez.
Aquí están algunas de las características del fabricante:
Chip principal de módulo de recepción en estéreo de bluetooth de BC05-B adoptar diseño de RSE BlueCore5 MM. Con alta integración, pequeño volumen etc., sólo con unos componentes poco periféricos puede realizar su función de gran alcance. Puede y tiene A2DP, AVRCP transmisión y Protocolo de control remoto de cualquier equipo bluetooth (tales como: con módulo de emisión de audio estéreo de bluetooth, adaptador bluetooth, teléfono bluetooth, etc.) para establecer conexiones, obtener alta calidad corriente audio estéreo inalámbrico receptor y capaz de reproductor de código para realizar el control remoto.
B BC05 bluetooth estéreo módulo usuarios con interfaz de botón de control remoto, interfaz de indicación de estado de trabajo, interfaz de salida de audio estéreo, interfaz de entrada de micrófono.
Características:
- Clase 2 nivel de potencia.
- Batería de litio incorporada circuito de carga.
- Ruido fuerte eliminación de circuito.
- Distancia de transmisión efectiva es 20 metros.
- Embalaje mínimo de SMT: 15 x21mm.
- Siga el Bluetooth V2.1 + EDR Bluetooth especificación
- Tienen el SBC, MP3, audio AAC función el descifrar.
- Tiene A2DP, AVRCP alta calidad transmisión de audio estérea y control remoto protocolo.
- Potente procesador de datos de Kalimba DSP, completa todas las clases de procesamiento digital de voz.
Campo de aplicación:
- Todo tipo de auriculares estéreo bluetooth de alta calidad.
- Todas las clases de alta calidad bluetooth altavoces estéreo sonidos.
- Todas las clases de alta calidad bluetooth inalámbrico estéreo audio equipos receptores.
Es maravilloso. Acerca de protocolo A2DP: el Advanced Audio Distribution Profile es un perfil de Bluetooth que permite la transmisión inalámbrica de audio estéreo de una fuente de A2DP (normalmente un teléfono o computadora) a un receptor de A2DP (un juego de auriculares Bluetooth o sistema estéreo). Tales dispositivos típicamente también apoyan el perfil AVRCP, así con el fin de permitir la selección de pista y tal. Una idea falsa común es que soporte A2DP está disponible en todos los dispositivos Bluetooth 2.0, que no es el caso, y que A2DP está sólo disponible en dispositivos de Bluetooth 2.0, que también no es cierto. Soporte A2DP puede existir en versiones anteriores de Bluetooth, simplemente no fue comúnmente apoyado.
Aunque este módulo cuenta con circuito de carga de batería de litio incorporada, pero todavía tengo que utilizar un manejo de carga de batería diferentes IC para garantizar la seguridad de este módulo.

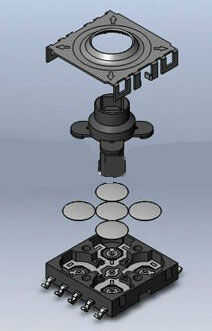

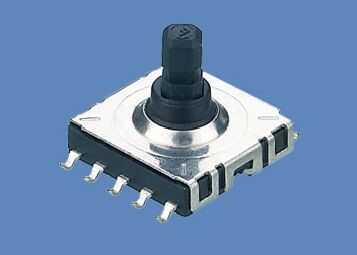

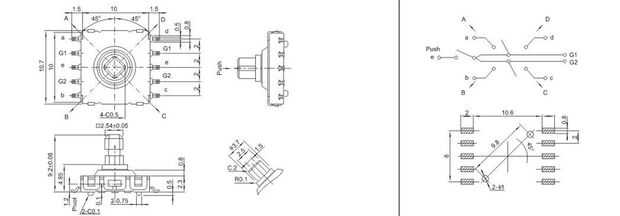

Y para guardar Junta zona así como flexibilidad en el control, he utilizado un interruptor de 5 posiciones. Puedes ver fotos de lo anterior, este tipo de interruptor es compacto por lo que es flexible por lo que fácilmente puedo diseñar un circuito impreso. Tiene todos los 10 pines, incluyendo cuatro pernos comunes, dos pernos de centro para presionar hacia abajo y cuatro pernos para las restantes cuatro direcciones (derecha, izquierda, arriba y abajo).
En este interruptor, pulse en el centro a la función Play / Pausa, pulse a la derecha para reproducir la siguiente canción, pulse la izquierda para reproducir la pista anterior, pulse la tecla para aumentar el volumen y por último Presione hacia abajo para disminuirlo.
