Paso 3: Módulo de amplificador de Audio estéreo
Salida de audio directamente de la capacidad del módulo de bluetooth es demasiado pequeño, así que decidí utilizar un módulo de amplificador de potencia para la señal de salida de gran alcance proporciona altavoces y auriculares.

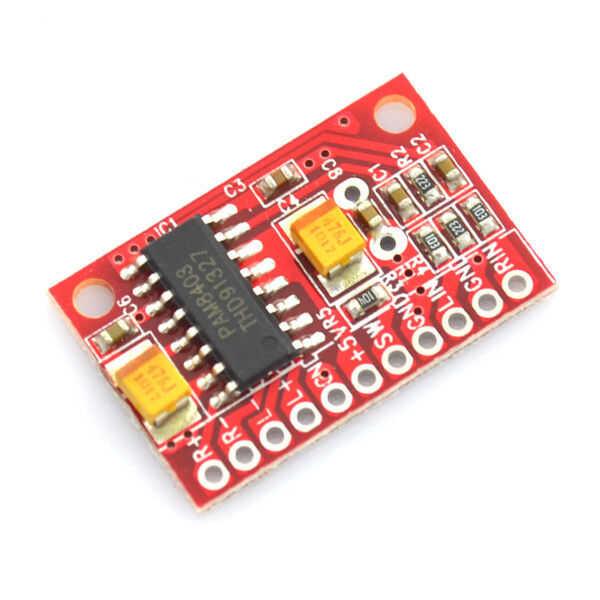

Módulo de PAM8403 mis necesidades, este módulo tiene un tamaño compacto, 3W salida izquierda y derecha 2. Esta es una gran opción para mini altavoces, también puede utilizar este módulo para construir usted mismo un único par de altavoces sin tener que gastar mucho tiempo diseño de circuito.

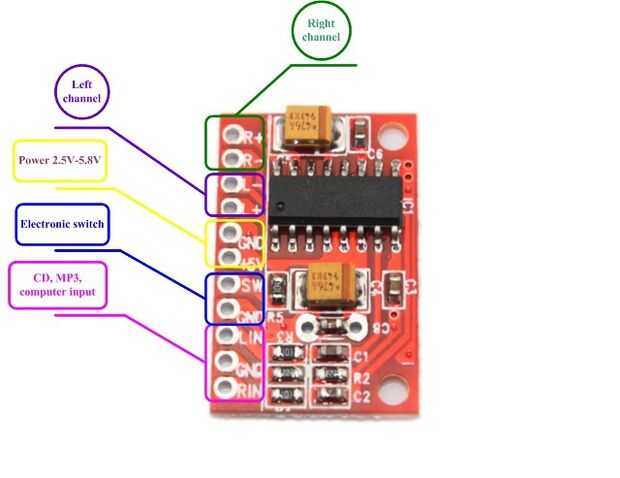

La señal de entrada está conectada a la salida de audio del módulo Bluetooth
Aquí están algunas de las características del módulo PAM8403:
- Voltaje de funcionamiento: 2, 5V ~ 5.5V
- Máxima potencia de salida: 3W + 3W (a 4 ohmios)
Nivel de ruido: 90dB
- Canal de eficiencia: > 90%
amplificador de 2 canales 3W con PAM8403
Salida es controlador CMOS BTL
No puede cambiar los parámetros de componente para proteger el IC
La junta puede también alimentado por fuente de alimentación de 5V USB o pilas 4 x 1,5 v
Es perfecto para MP3/MP4/notebook
Dimensiones: 0,91 en x 0,63 en x 0,08 en (2.3 cm x 1,6 cm x 0.2 cm)
Peso: 0.25 oz (7 g)
Atención:
Por favor asegúrese de que la alimentación no es más de 5.5V y por favor, no invierta la polaridad "+" y "-"; de lo contrario, se quemará la Junta.
