Paso 3: Opcional: generador Bipolar

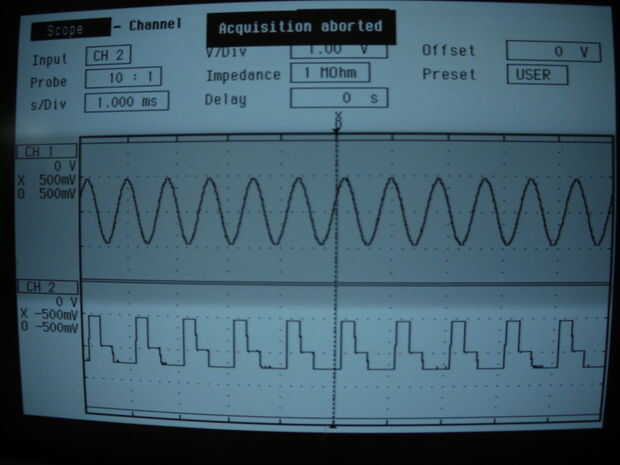

El xmega en el Brainlink tiene un unipolar Digital al convertidor de análogo (DAC). Esto significa que genera una tensión entre 0 y 3.3v. Si desea generar una ola bipolar, decir entre - 0, 5V y + 0, 5V (por ejemplo, para el uso de audio), debe pasar la salida a través de un condensador. Un 0,1 microfaradio uno funcionó a la perfección para mí. Tenga en cuenta que si utilizas el condensador, entonces la tensión especificada en la aplicación se convertirá en el voltaje de pico a pico. Por lo tanto, si la aplicación especifica una onda simétrica de la amplitud de 1v, obtendrás una onda bipolar de - 0.5v a + 0.5v.
