Bloqueo del teclado automático de la puerta (1 / 6 paso)

Paso 1: Crear montaje servo y conectar el servo al cierre

Colocar el cuerno del servo el servo (no coloque el tornillo en el centro) y girar. Servos típicos que gira unos 180 grados (medio círculo). Usted querrá volver a colocar el cuerno del servo para que cuando es vertical, está en medio de ese medio círculo. Esto le dejará un montón de rango de movimiento cuando se calibra el servo.

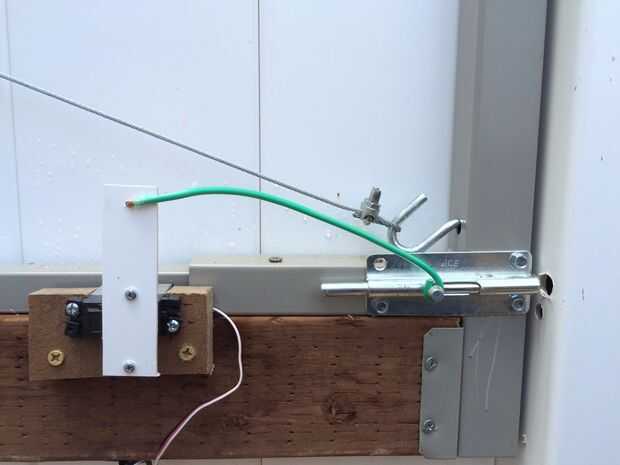

La pieza de plástico blanco conectada al cable verde es una extensión del cuerno del servo. Me ha pasado a tener una gran pila de trozos de valla de vinilo, así que corte uno en un rectángulo para ampliar el cuerno del servo y proporcionar una manera conveniente de conectar el cable que se mueve el cerrojo hacia adelante y hacia atrás. Puede usar algo ligero, como una tira de aluminio, acero o plexiglás.

El tamaño de esta extensión no es crítico y dependiendo de su colocación del servo, puede ser necesario más o menos. Hice mía más larga por el pestillo de la monta "boca abajo"...

Mi amigo montado el pestillo para que son los "puntos de fijación" abajo, y quería evitar poniendo más agujeros en mi hardware de puerta de metal al moverla. Quieres montar por lo que los puntos de fijación son, de modo que el pestillo no se "caiga" en ellos y se atascan.

Usted tendrá que adjuntar una extensión a los 3 cables que vienen del servo. Por lo general, estos son negro, rojo y blanco. Ejecute nuevamente los cables a la caja donde vas a casa tu placa Arduino.

Negro - conectar a tierra (poder negativo terminal)

Rojo - conectar al positivo (+ 5V)

Blanco - fije a la placa Arduino en uno de los puertos de E/S digitales
