Bionic Louise Belcher y Firefox para el resto de nosotros! (4 / 6 paso)

Paso 4: El circuito

Como se muestra que el circuito es un dispositivo de amplificación simple. Esto permite volumen variable en la dirección de las orejas.

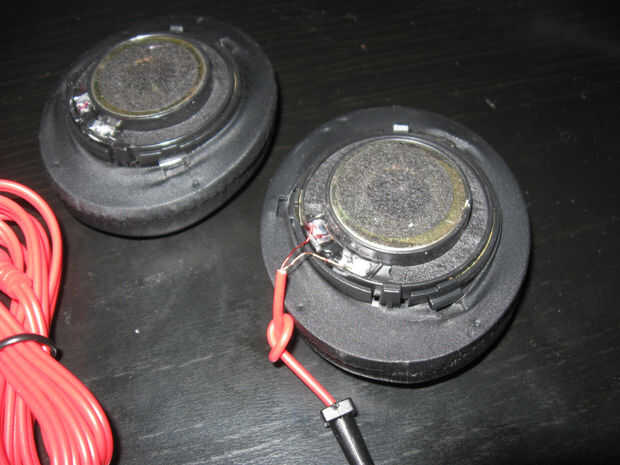

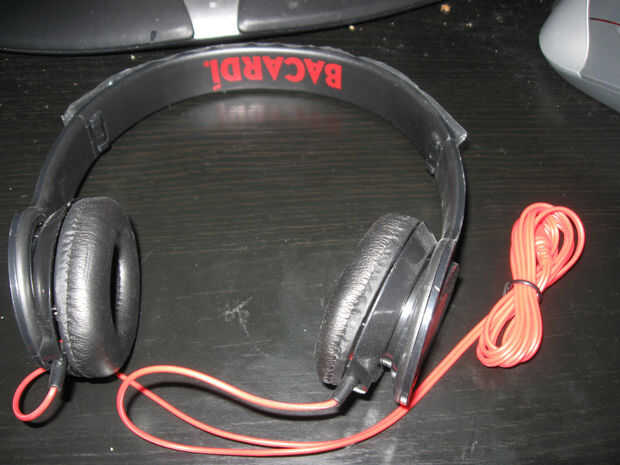

Si sólo desea utilizar los auriculares y luego simplemente llevar los auriculares rojo se muestra en el reproductor de música para música relajante...

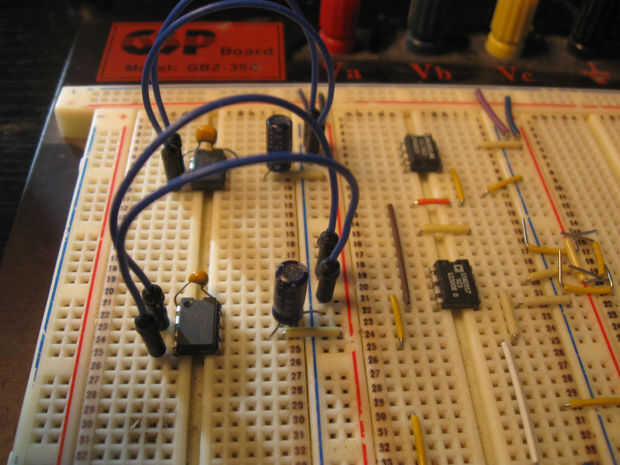

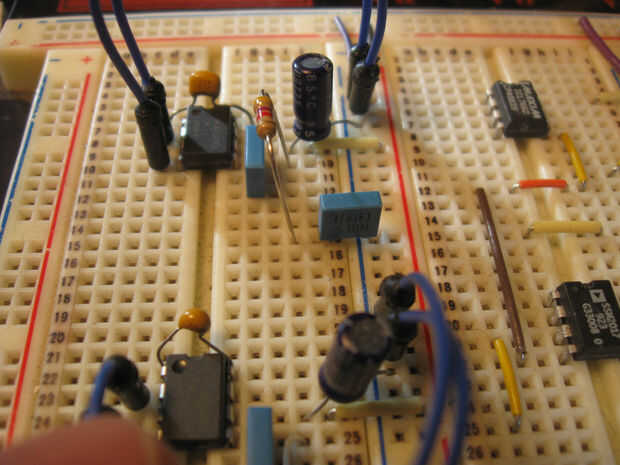

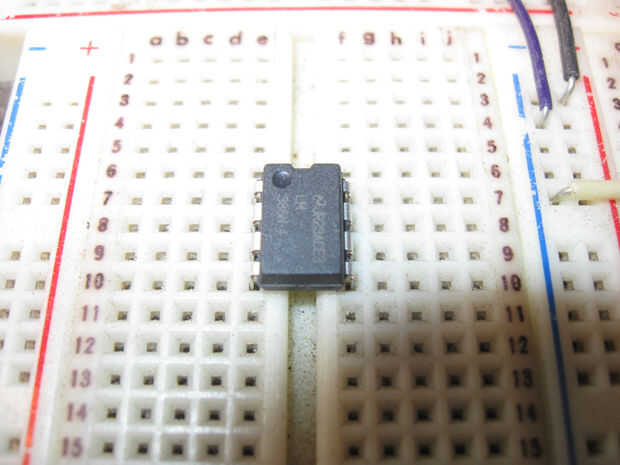

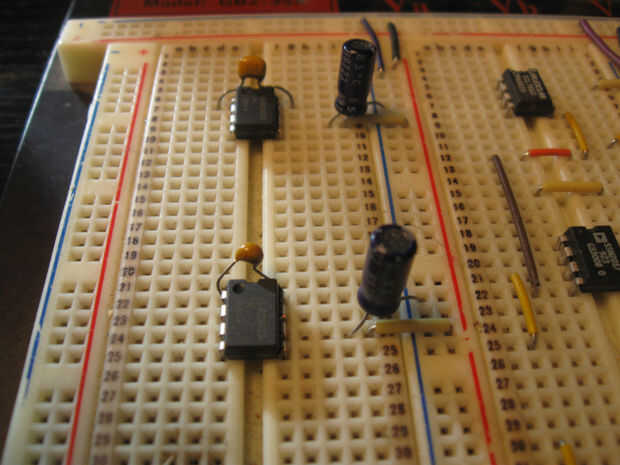

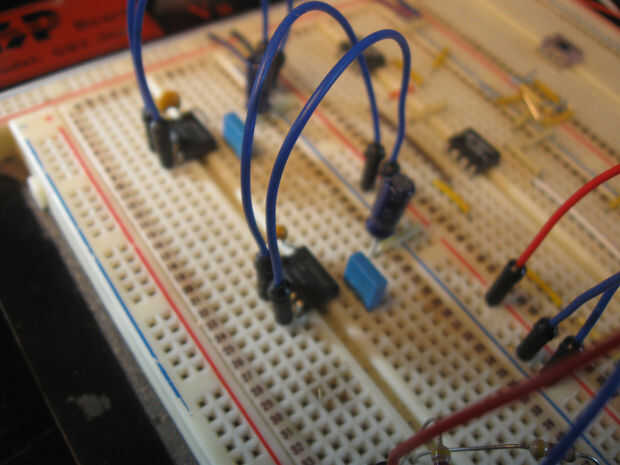

Mirando el chip amplificador...

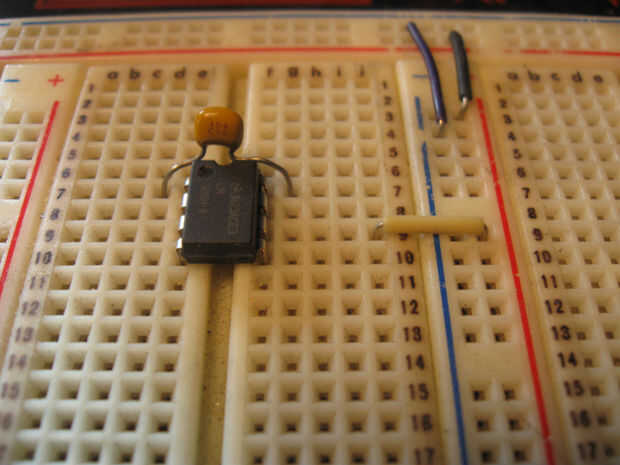

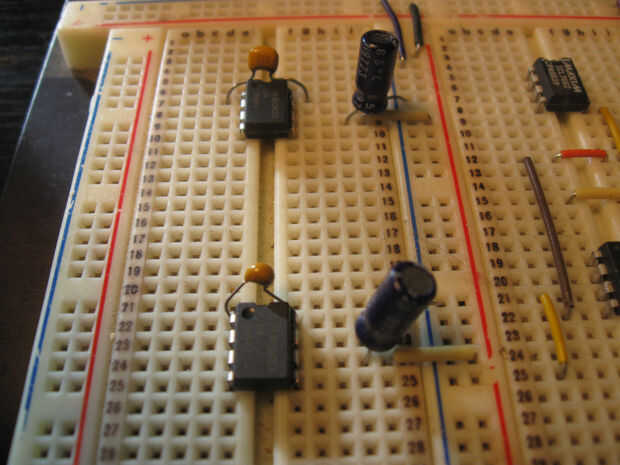

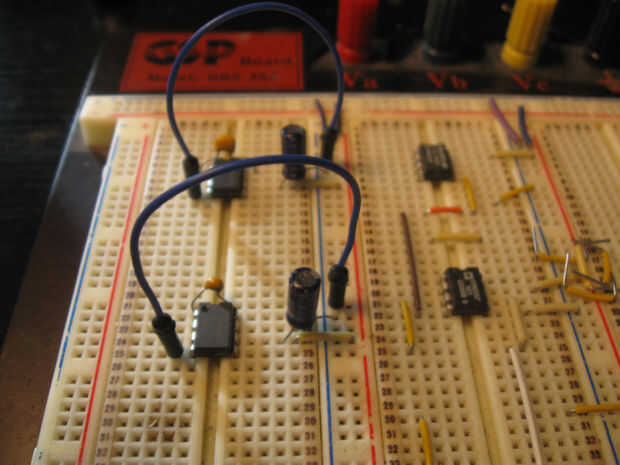

Conecte el Pin 1 al Pin 8 a través de un condensador de 10uF cerámico, esto reducirá el ruido de chip...

También esta necesita 2 canales hasta 2 amplificadores...

Conectar el Pin 6 a tierra

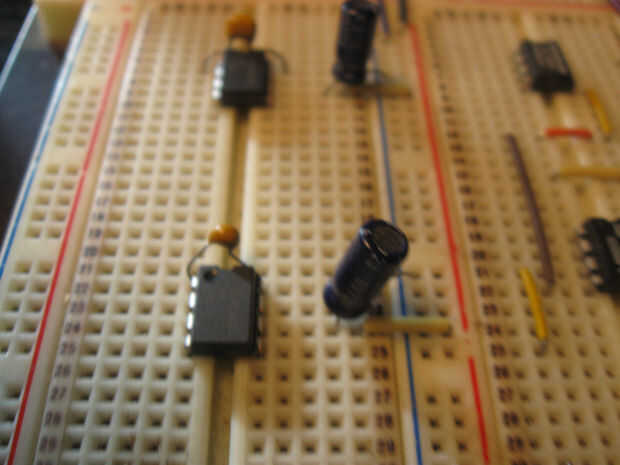

También Conecte Pin 6 a tierra a través de un condensador electrolítico de 10uF.

Conectar el Pin 2 a tierra

Conectar el Pin 4 a masa

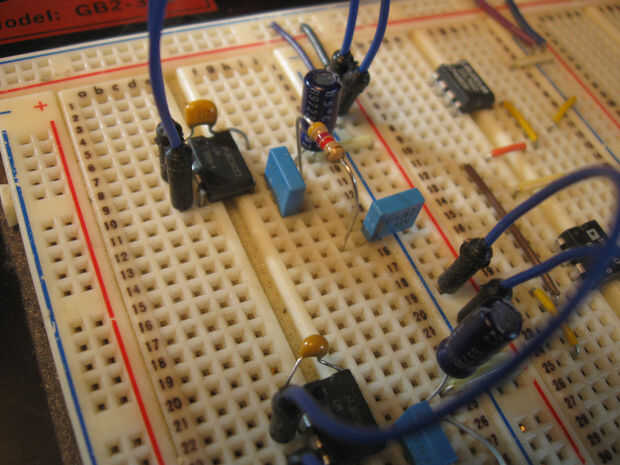

Instale una tapa de 10uF para pin 5 y deje abierta una pierna. Conéctelo a una toma de auriculares, utilice la Convención estándar para los canales izquierdo y hacer.

Conectar el pin 5 a masa a través de un OHM 10 0.047uF entonces tapa de película a tierra.

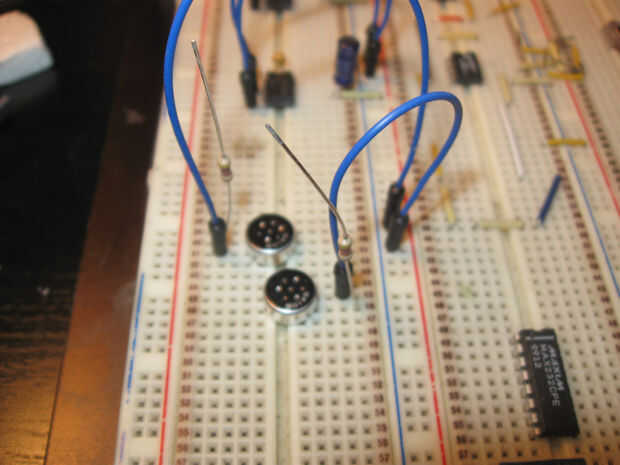

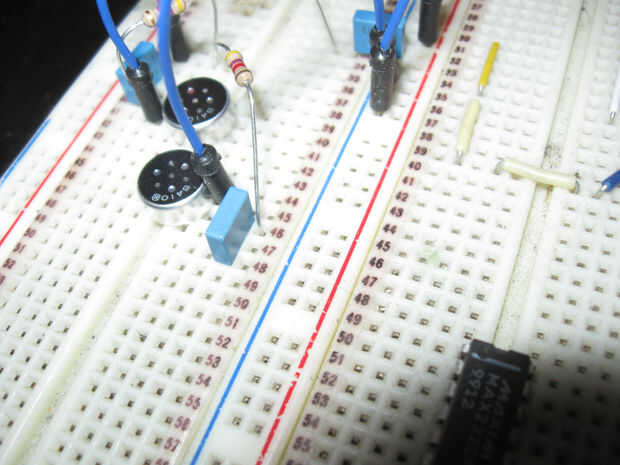

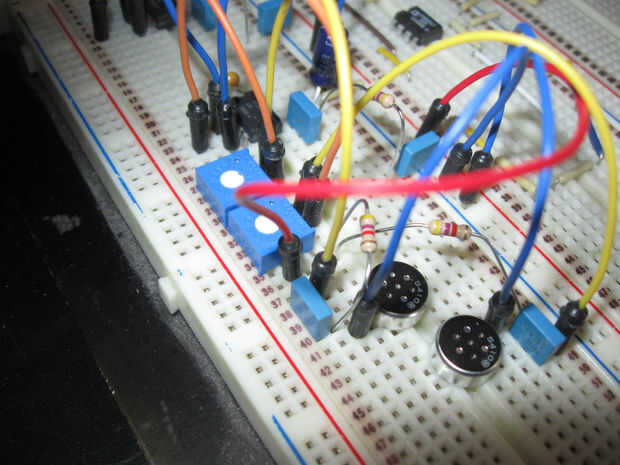

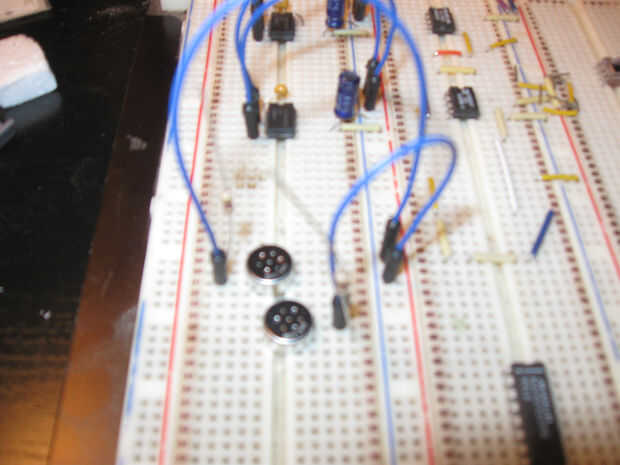

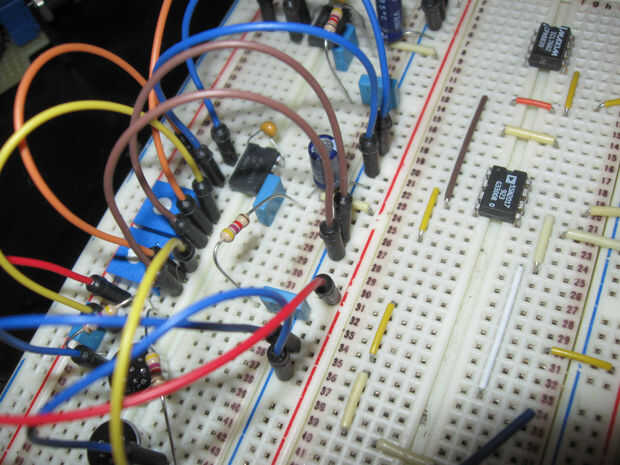

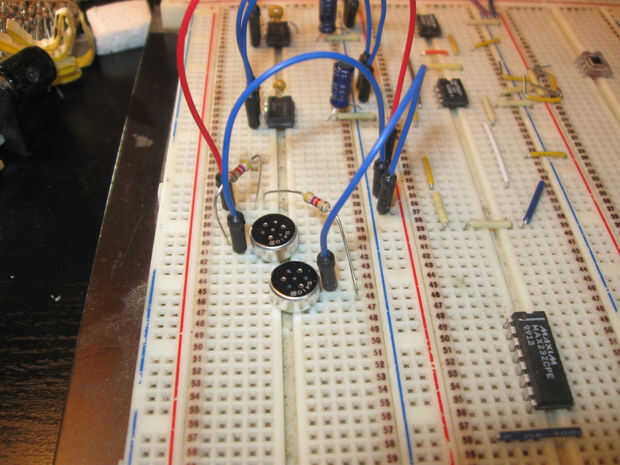

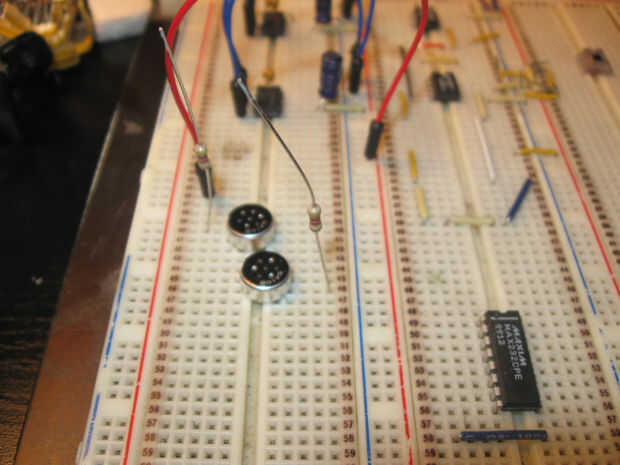

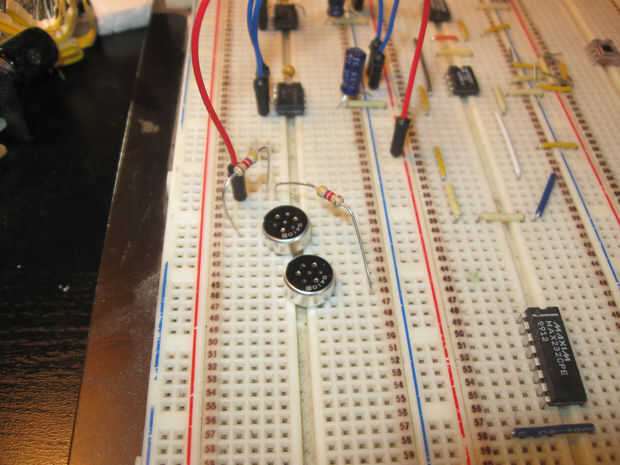

Micrófono:

Conectar pin 1 a 9 VCC mediante una resistencia de 4700 ohmios

Conecte el Pin 1 a la entrada positiva del perno uso amplificador 3 a través de un ajuste del volumen de maceta

Conectar el pin 2 a la tierra como la tierra del amplificador

Conectar el pin uno del micrófono a un pote de 10K a través de una tapa de película uF 0.047 al Pin 3 del amplificador.

conectar la tierra del micrófono a la clavija de tierra digital de 4 amplificador.

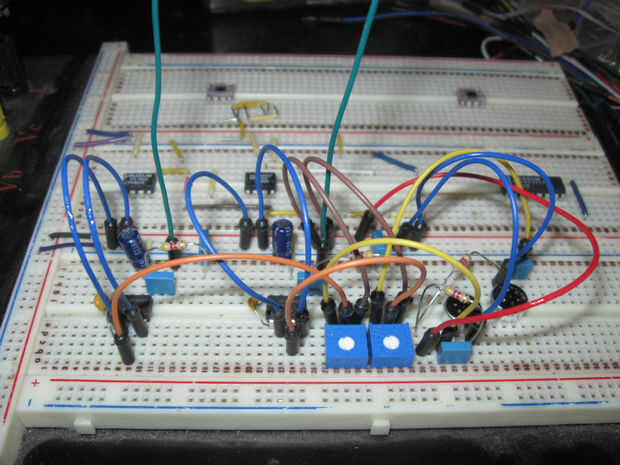

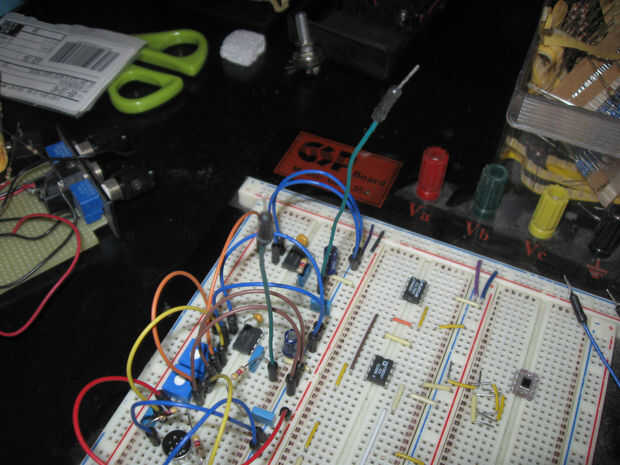

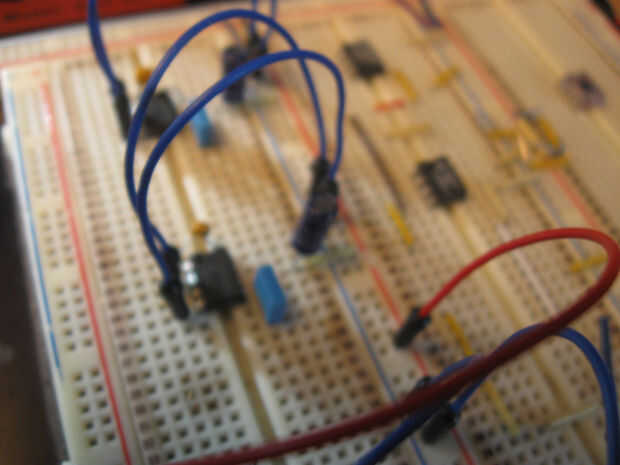

Ahora se hace el diseño. prueba el circuito y luego transferir a una Junta de soldadura.

hacerlo realidad y ponerlo en una caja. Sugiero utilizar macetas de exteriores para permitir el volumen del micrófono.

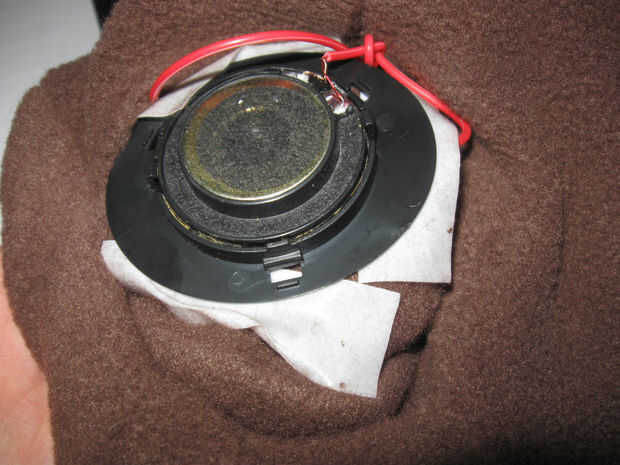

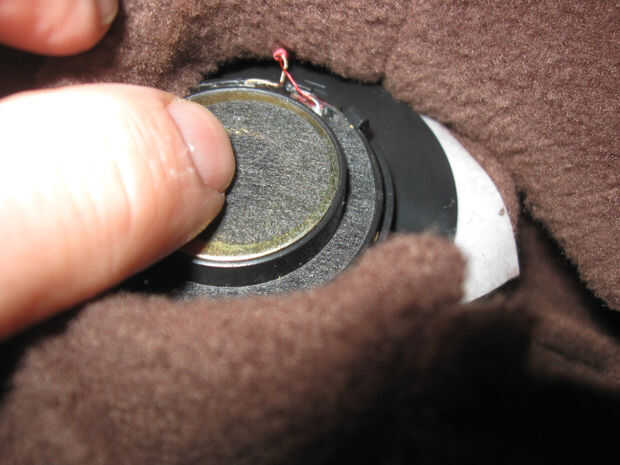

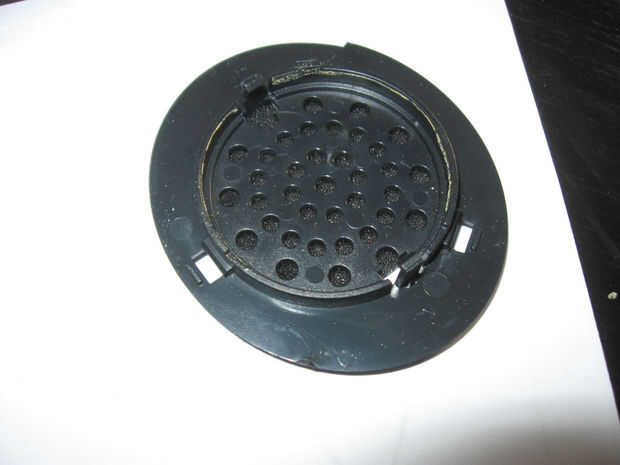

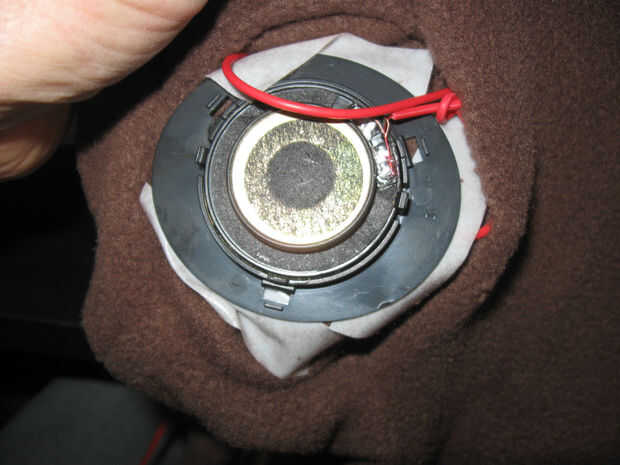

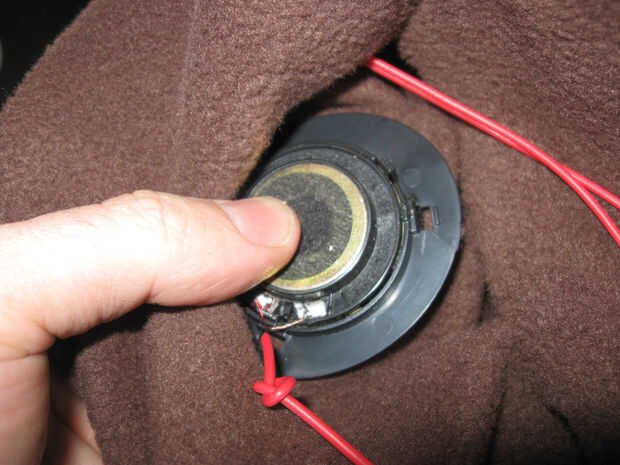

Los micrófonos se colocan en la base de las orejas.

Si utilizas un plug de 1/4 de pulgada en la entrada entonces esto también funciona bien como un amplificador de guitarra.

cordones de alimentación son próximos (no del todo pero podemos soñar)...
