Bionic Louise Belcher y Firefox para el resto de nosotros! (5 / 6 paso)

Paso 5: ¿Qué sólo dijiste???

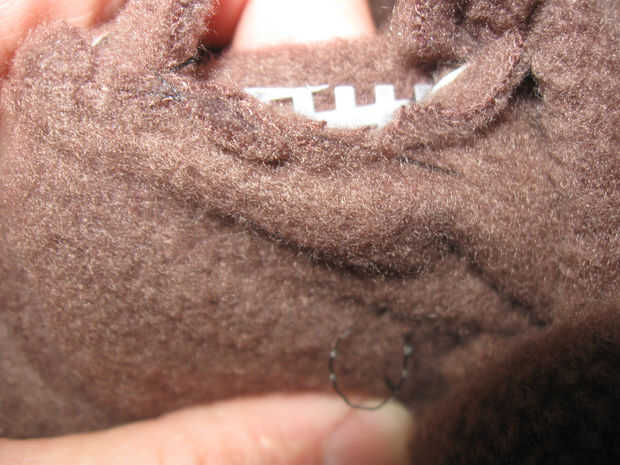

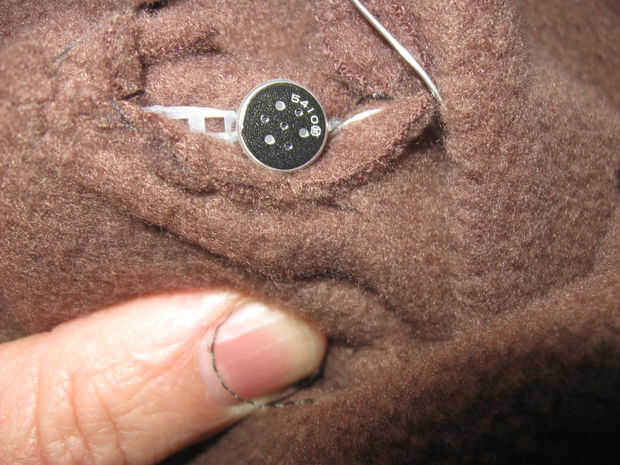

En la base de las orejas, coloca uno cada una, Micrófono electret hacia adelante. Ahora podemos empezar!!!!!!

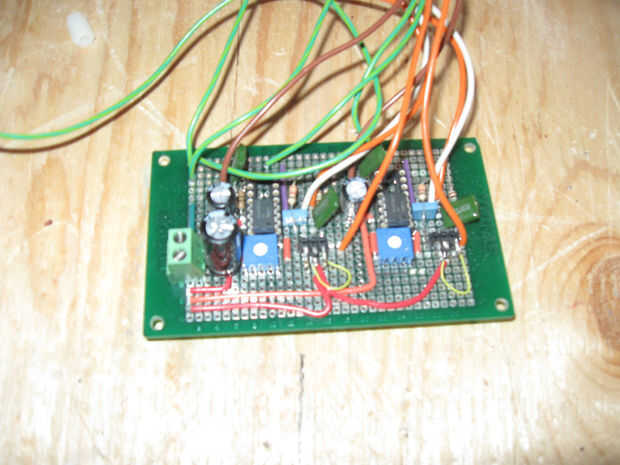

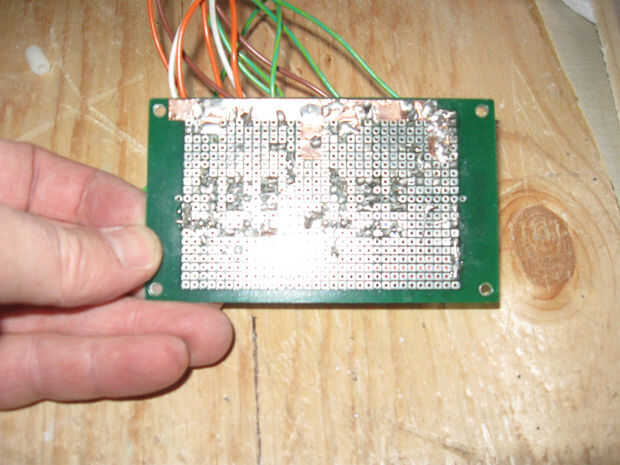

Desde aquí usted puede inyectar la entrada de micrófono al circuito amplificador hay un par de circuitos estándar que puede utilizar. El circuito final del tablero que se muestra aquí tiende a ser un poco grande y sucio.

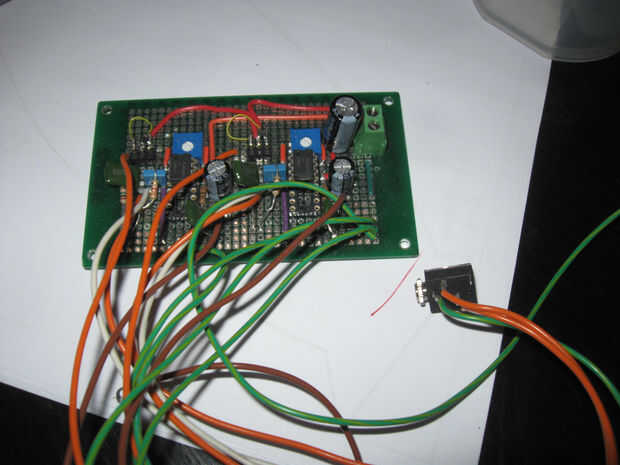

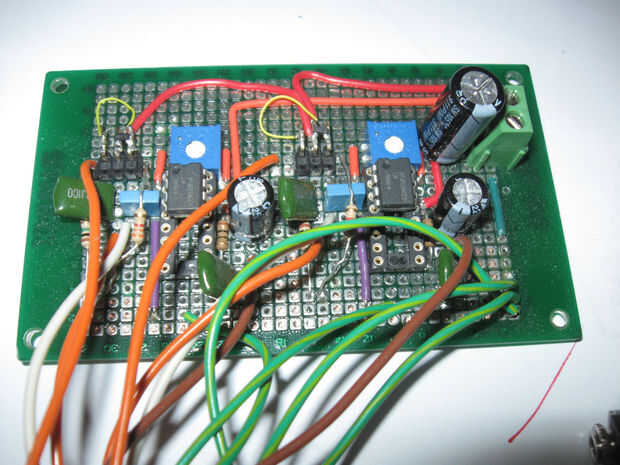

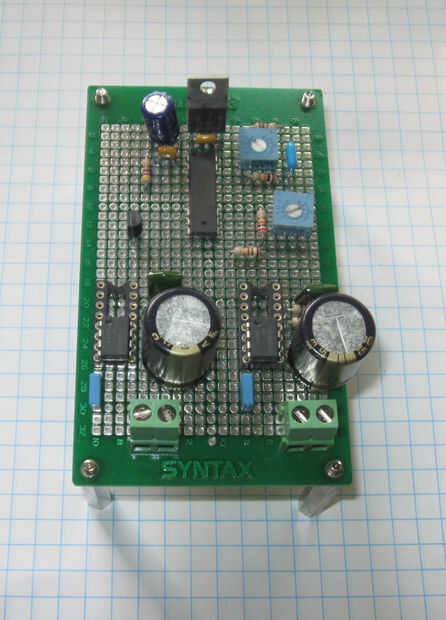

La primera junta en las imágenes después de que el esquema tiene un circuito de preamplificador en el mismo, esto no funcionaba hacia fuera para que hormiga bien se parecía a recoger y amplificar una estación de radio local de AM.

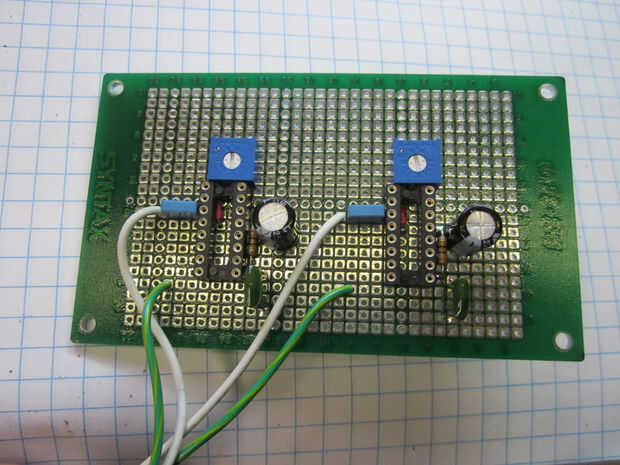

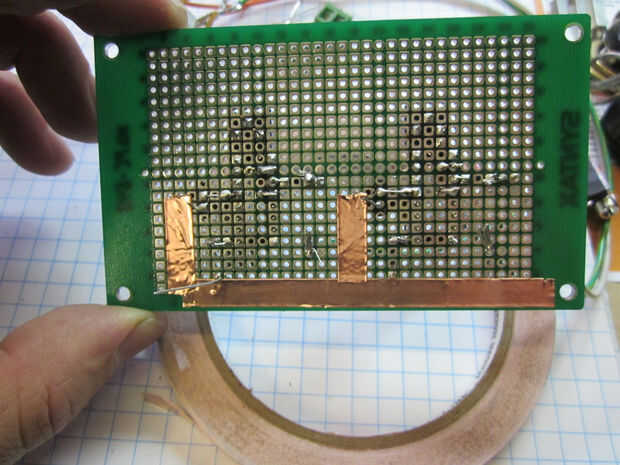

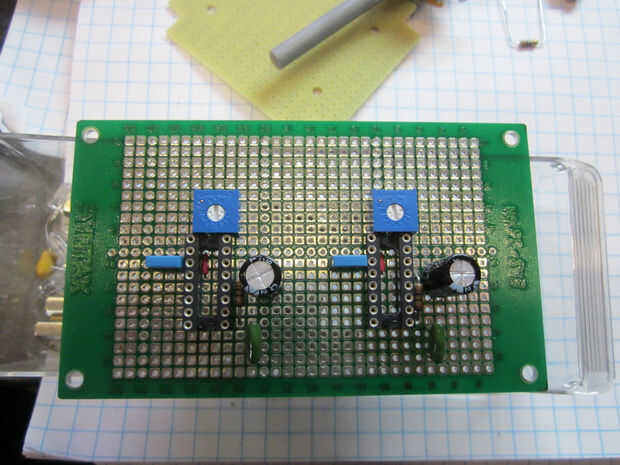

Fue rehecho sin el preamplificador con mucho mejores resultados.

Ahora puedo escuchar realmente lo que se dice a mi alrededor. Puede tratar de modificar el circuito estándar de estándar de LM386 . Esto se hace mediante el uso de recursos web que son demasiado numerosas para enumerarlas aquí!!!!!!

El LM386 es un amplificador muy versátil que permite una ganancia de 20 a 200.

Compruebe hacia fuera este circuito y luego volver aquí!

Los micrófonos duales entran a través de un enchufe de 3 pines, amplificando hasta aproximadamente 35 pies.

En Canadá Si eres parte de la conversación entonces es legal escuchar y grabar!

Usted puede reconocer este circuito ya que hago uso de ella como un dispositivo de audio de mi amplificador de guitarra. Compruebe esto hacia fuera

El aumento de la variable es enviado a los altavoces en el sombrero. Esto le permite escuchar conversaciones que son un poco demasiado lejos para oír normalmente.

Aquí la entrada es del micrófono y está acoplada a la bocina de salida.

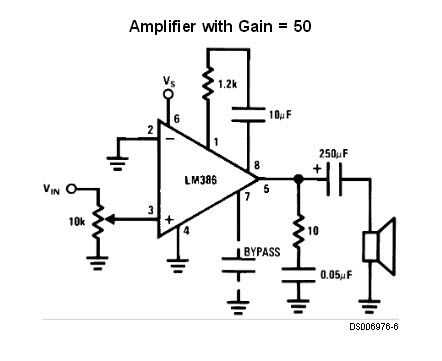

Naranja es vivo y Brown es ganancia. Éstos van a los altavoces y son blanco y verde. Este es el circuito básico de la hoja de datos.
