Paso 1: Escoger sus piezas

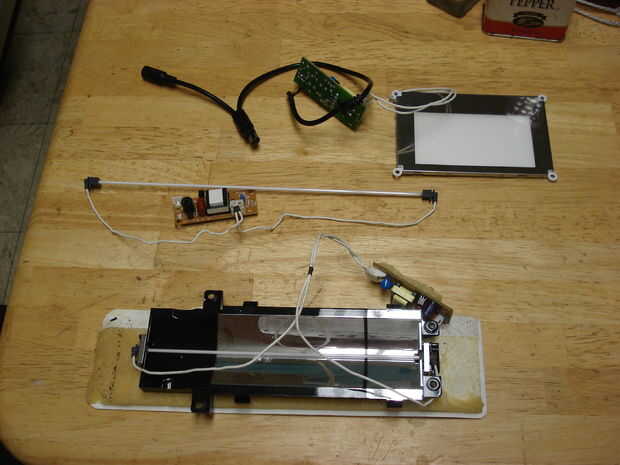

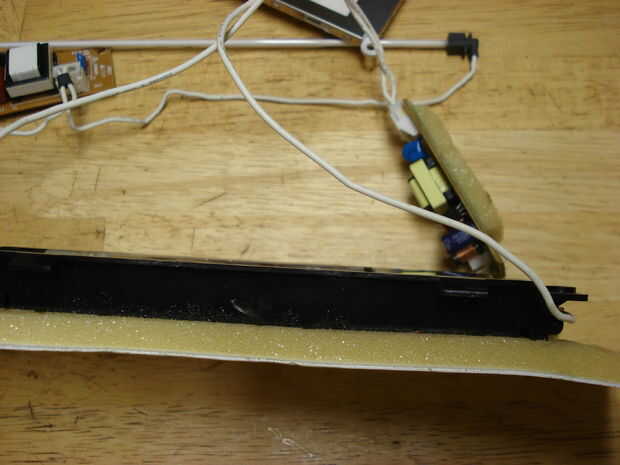

Primero son unas tripas de varios escáneres y tapas. Con la no cubierta, solo bombilla, es mecanismo real explorador que se mueve en la bandeja de debajo del vidrio. El pequeño rectangular fina por encima de él en la misma foto es de la tapa de un escáner, para su uso con diapositivas, transparencias, negativos, etc.. La tapa era bastante flexible y endebles, así que no lo guardo con la luz. Mismo puede decirse de la caja para la luz de fondo, que salió de un adaptador de tipo barra tira mucho como la de mi linterna de bicicleta real. La luz es más corta que la otra barra estilo uno usé y por lo tanto menos superficie y menos brillante, que es el principal motivo de que no usar éste. Se * le * haberme dejado poner el LED frontal, sin embargo, que no podía hacer con la linterna que terminó con. Todos estos se muestra a continuación funcionan en 12VDC y toman en cualquier lugar de acerca de 250mA a 700mA. Eso es un montón de energía, pero también es mucha luz.

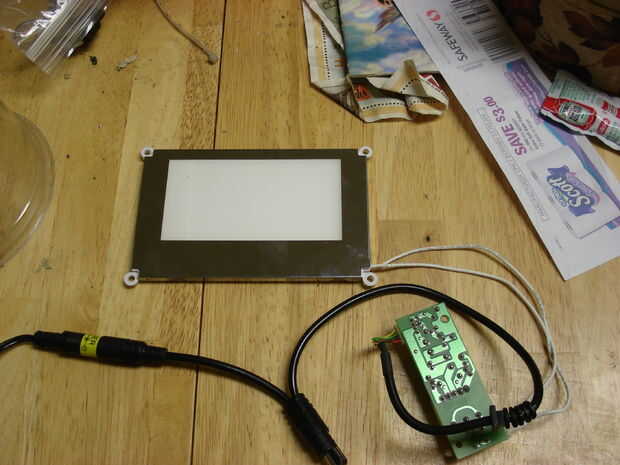

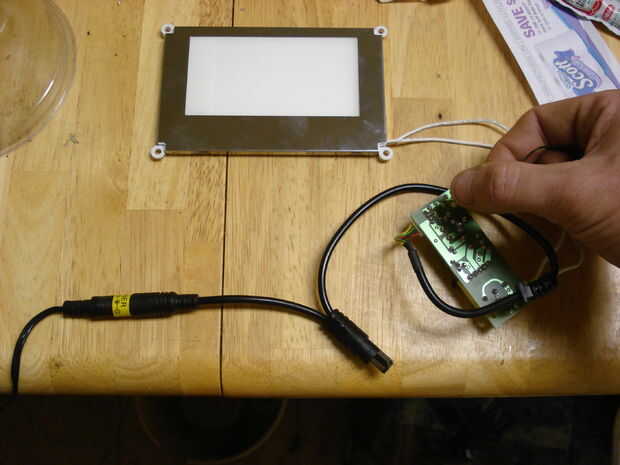

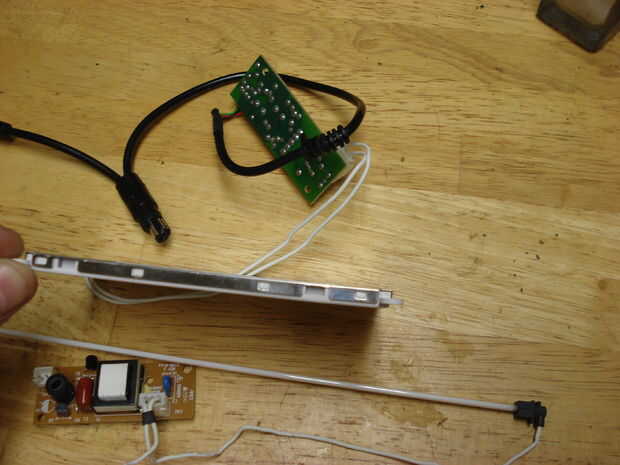

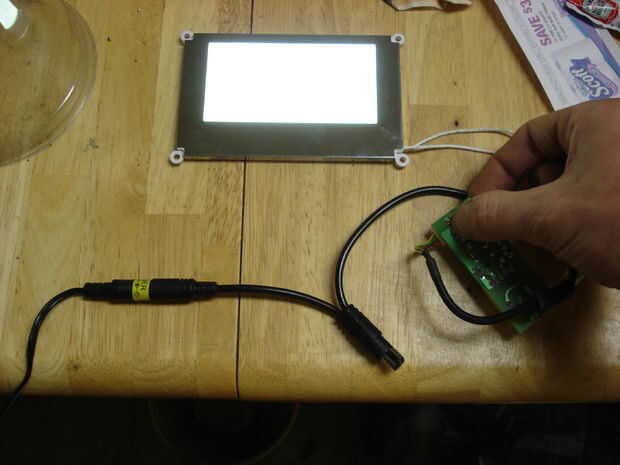

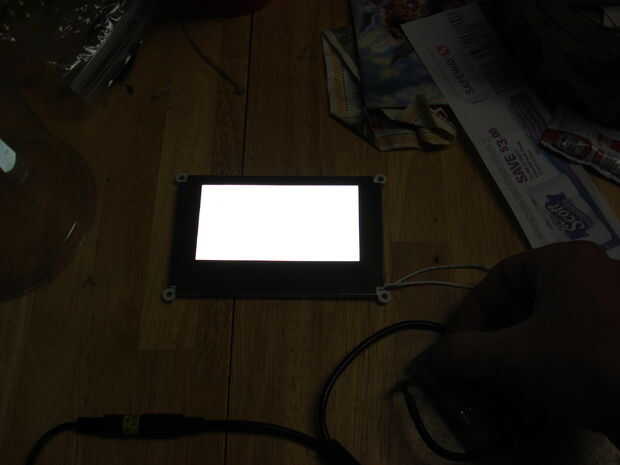

Las siguiente fotos pocos muestran cómo delgado es la una unidad pequeña, y como se ve con la luz encendido y apagado. Dado que es la unidad de 250mA, es bastante brillante. La iluminación de la cocina tomé estas imágenes es 160W (tubos de 4 pies de 4 x 40W, sin difusor), directamente bajo la luz, de 4,5 pies sobre la mesa. La imagen que muestra que enciende con la luz en el centro de la cámara fue lo suficientemente brillante para forzar la cámara a iris abajo y atenuar el fondo para no overlight del centro donde está la iluminación CCFL. Para mostrar mejor como se ve al lado el siguiente dos fotos muestran lo y luego en con la cámara centrada fuera de la zona la luz causaría al diafragma hacia abajo. No es demasiado brillante, en comparación con otros adaptadores de escáner que he usado, pero está bien para su tamaño.

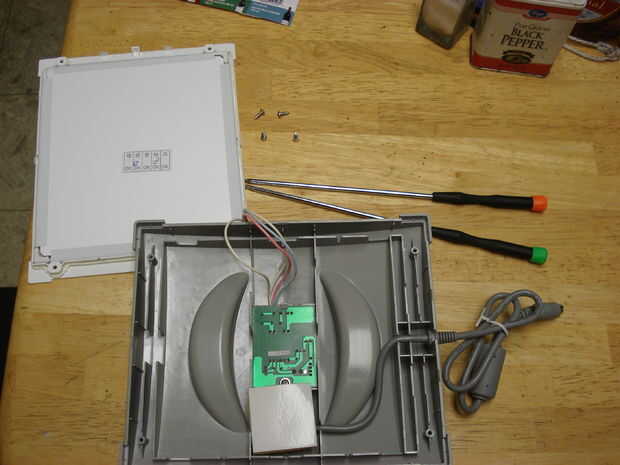

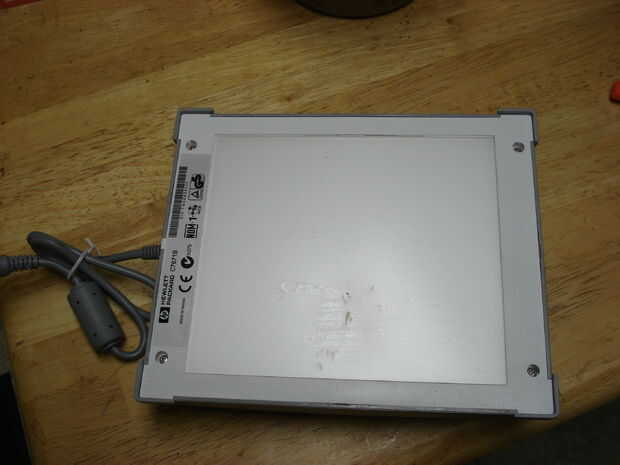

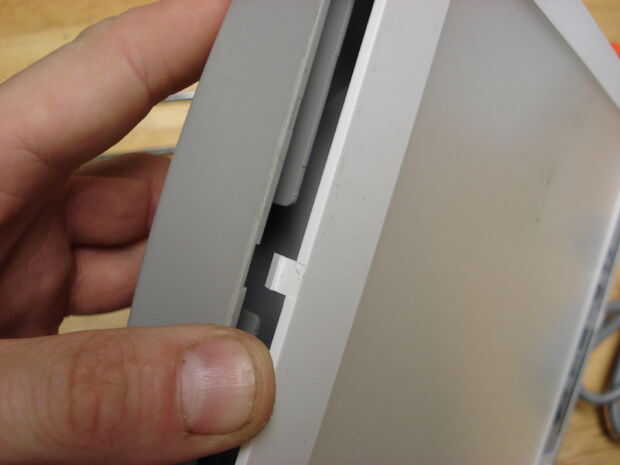

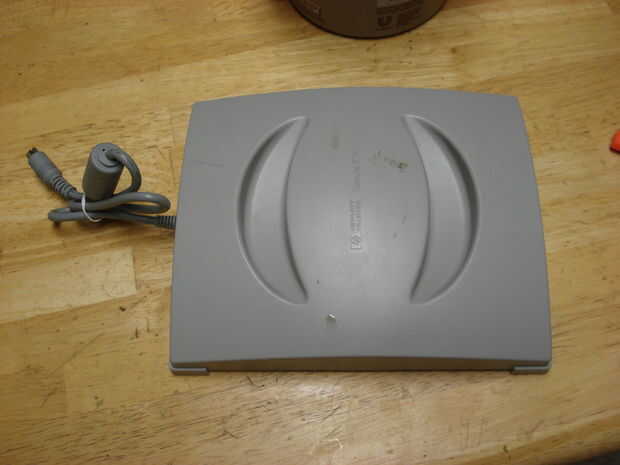

La siguiente serie de imágenes muestra un mucho más grande explorador adaptador, que es aproximadamente del tamaño de mi mano tendida. Salió un HP y también funciona a 12V, pero toma cerca de 1Amp. Tengo una idéntica he usado por varios años como una lectura ligera y es lo suficientemente brillante para ser incómodo mirar directamente en un oscurecido habitación si estás dentro de unos pocos pies (aunque hace un buen trabajo de iluminación de la habitación). Esta muestra la secuencia de tomar aparte--los tornillos que ves en las esquinas del marco son solo philips y todo lo que la mantiene unida más allá de ése es algunos pequeño clips en los bordes de la carcasa trasera gris.

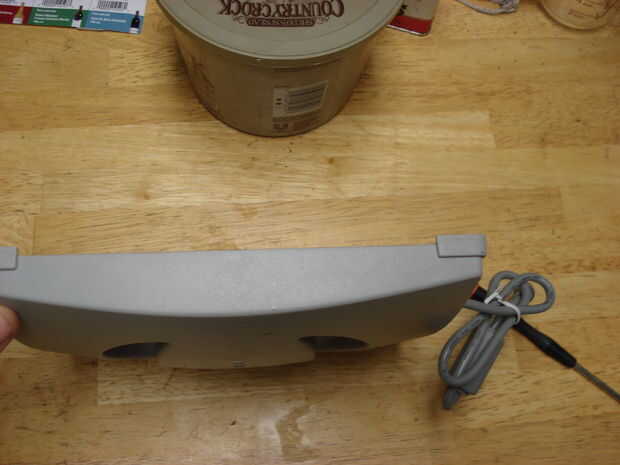

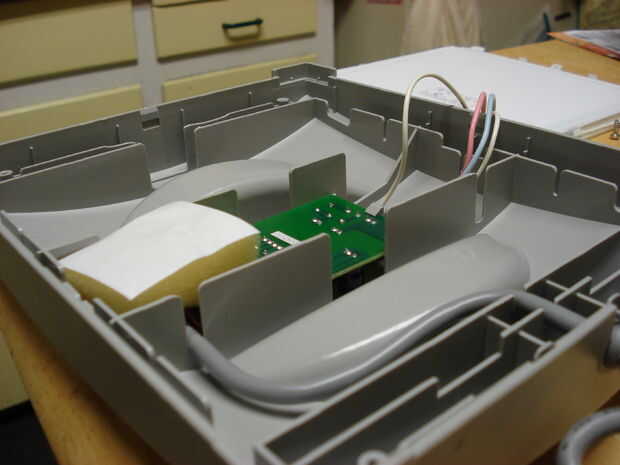

Es muy delgada, casi lo mismo que mi mano descansando cómodamente en una superficie plana, pero debido a la manera que ha hecho tiene mucho espacio interior. Puedes ver el fino (1/4", tal vez) módulo de luz sí mismo en su cara en la parte superior izquierda de la imagen completamente abierto. Siguiente muestra un ángulo oblicuo en el interior de la carcasa, que la profundidad de la caja donde usted podría poner su otra electrónica.

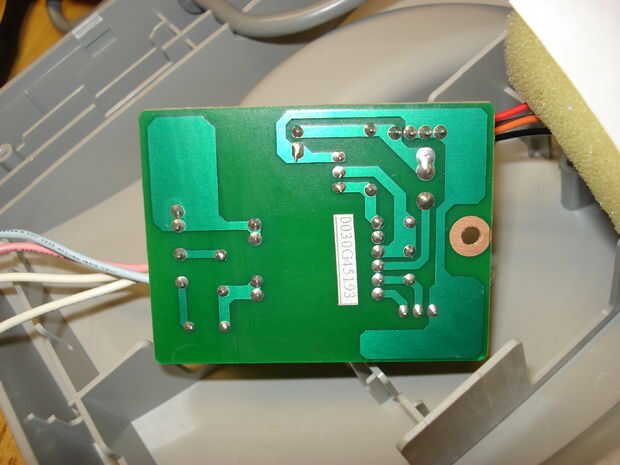

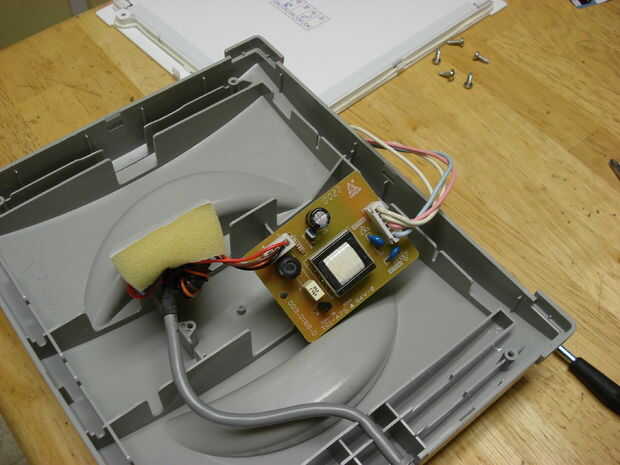

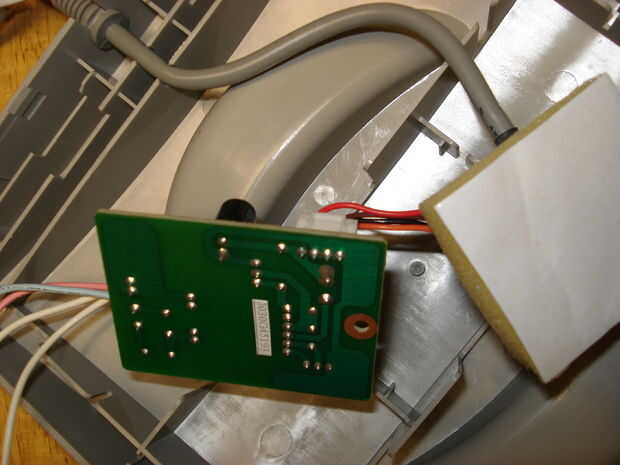

Después de que el PCB y los componentes, demostrando que a pesar del grueso cable con varios cables, sólo tiene dos conexiones, una para encendido (rojo) y uno para tierra (todo el resto de los cables). Fácilmente podría cortar el conector principal y usar el cable corto de izquierda para ejecutar a la batería, si está también en el manillar o en la parte delantera del bastidor. De lo contrario, usted necesitará quitar el cable externo enteramente y empalmar su propio cable de alimentación, que es lo que tenía que hacer en mi unidad existente.
Hay una gran variedad de estas cosas por ahí, y muchas personas tienen escáneres que vinieron con ellos pero nunca nunca nunca usan esta parte. Si eres una de esas personas, ahora es tu oportunidad para hacerlo servir algún propósito además es caja de obedecer la ley de la gravedad. Si no es así, que tal vez conozcas a alguien así, o ser capaces de encontrar uno fácilmente para nada en una tienda, o en Freecycle.org. Que es donde todos estos--desechados de otra persona.
Ten en cuenta que cualquiera uno encontrar y utilizar, debe tener bastante sitio dentro de las partes va a instalar. Preferiblemente con suficiente frontal área no utilizada por el módulo de luz que puede montar una superficie decente de LEDs, pero si, como gran plaza que se muestra arriba, que ninguna superficie frontal sobrantes existentes, se puede todavía añadir en los bordes laterales, algunos mirando hacia adelante, algunos al lado. O puede usar cubiertas totalmente separadas para ellos (es simplemente más fácil tenerlos todos en una carcasa para fines de montaje y cableado).
Otra consideración es lo fácil que es resistente a la intemperie el caso. La mayoría son de muy fácil, sólo tienes que aplique una tira muy delgada de sellador de silicona en los bordes del acoplamiento de la caja donde se encuentra con el plexiglás u otro difusor y también en la entrada de cable y revés los bordes de la carcasa. Sólo asegúrese de que todo funciona antes de sellar para arriba si usted elige este método, ya que es difícil de conseguir aparte otra vez (aunque no imposible).
