Bicicleta marco de la construcción de plantilla (6 / 10 paso)

Paso 6: Conjunto de soporte inferior

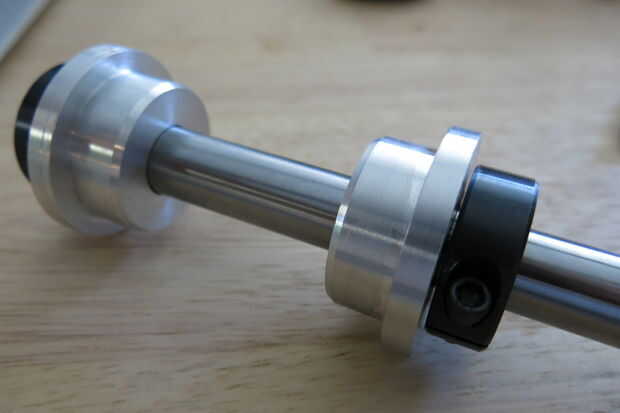

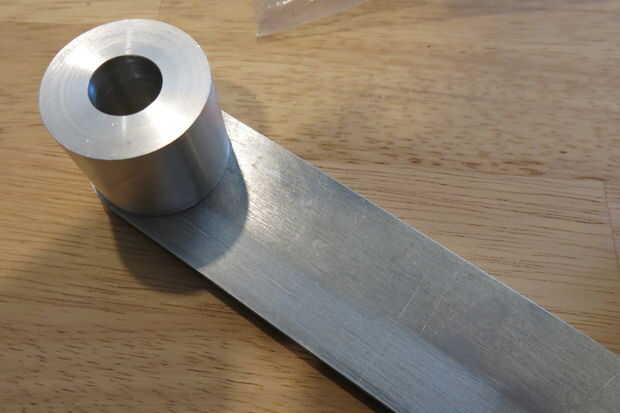

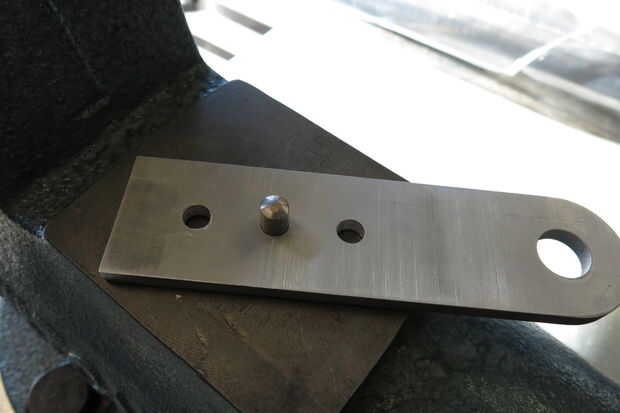

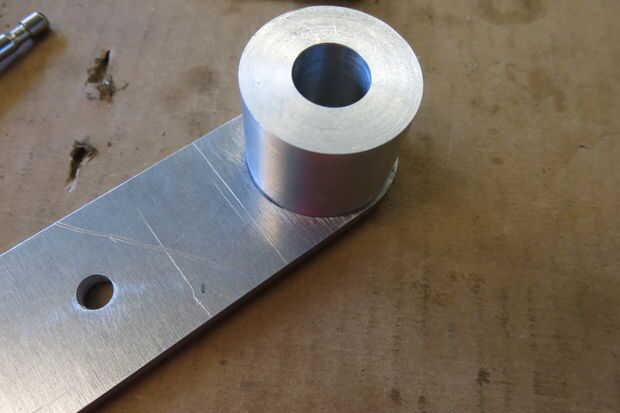

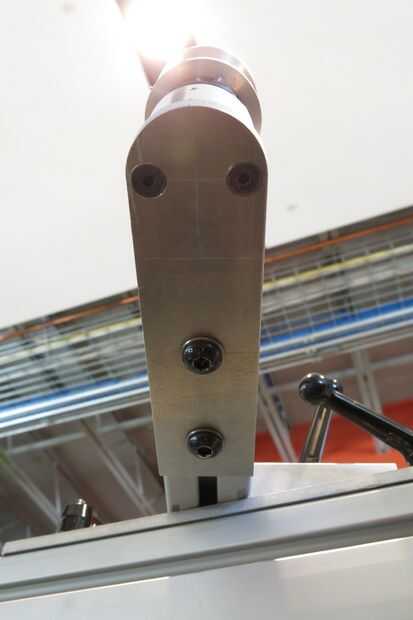

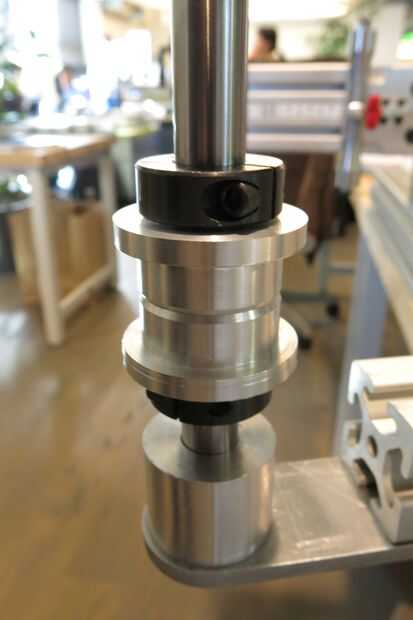

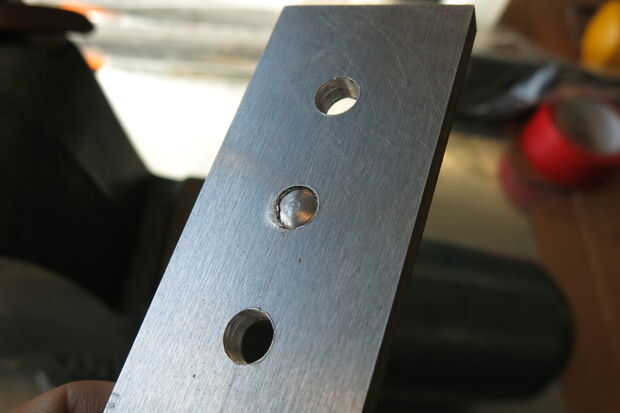

The BB assembly is fairly straight forward. Usé una 1/4 placa posterior (corte en el chorro de agua) para montar el conjunto de la plantilla con dos pernos/tuercas en t. Cumplí tres diferentes piezas en el torno. Uno es un simple cilindro para sostener la varilla de soporte (barra de acero de 5/8"). Los otros dos son "conos" para apoyar la caja del pedalier. Diseñé esta Asamblea trabajar con 73mm y 68mm ancho BBs. Para ajustar el ancho de la cáscara de BB que Deslice los collares de bloqueo que se montan a la varilla de 5/8". Asegúrese de que el centro de la caja del pedalier se alinea con la línea central del bastidor.

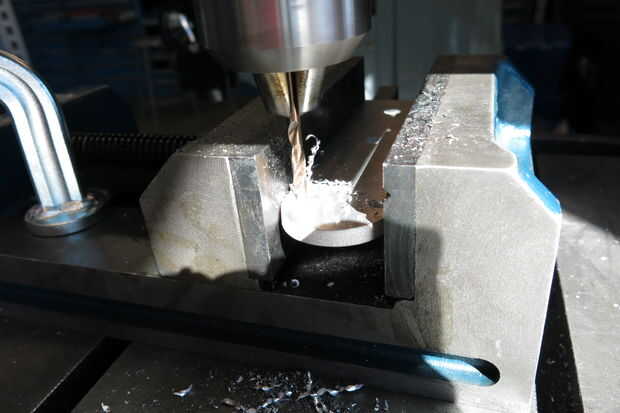

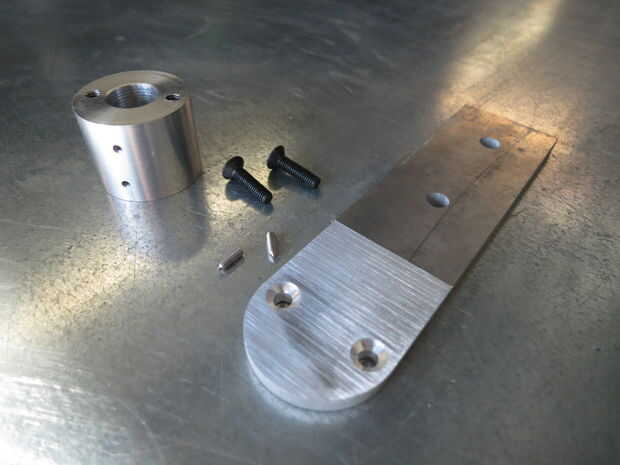

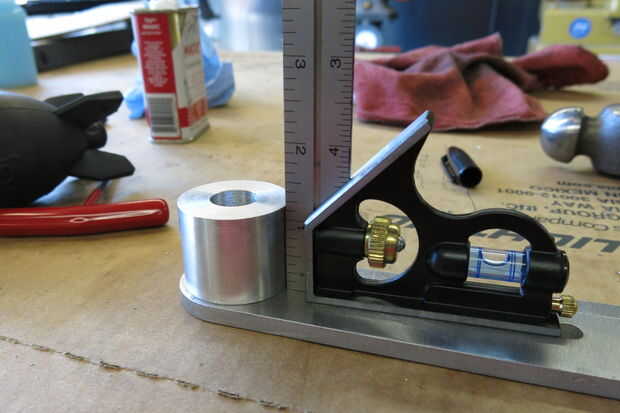

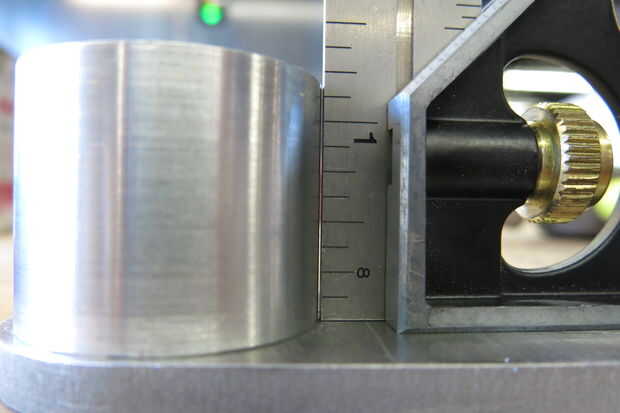

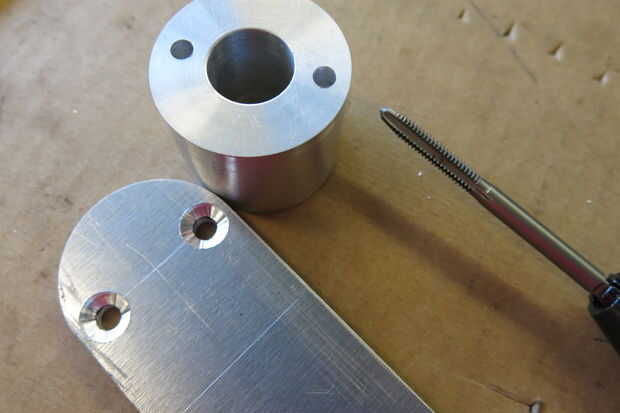

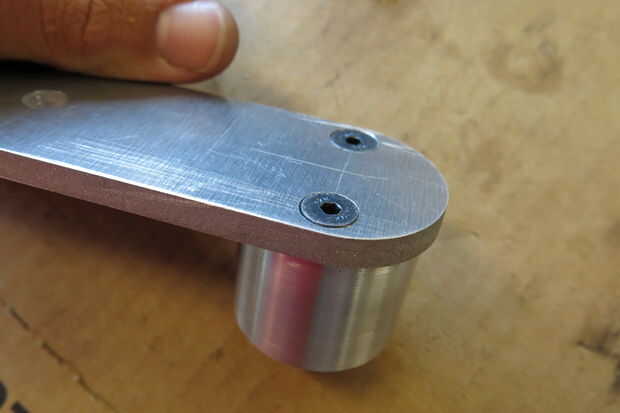

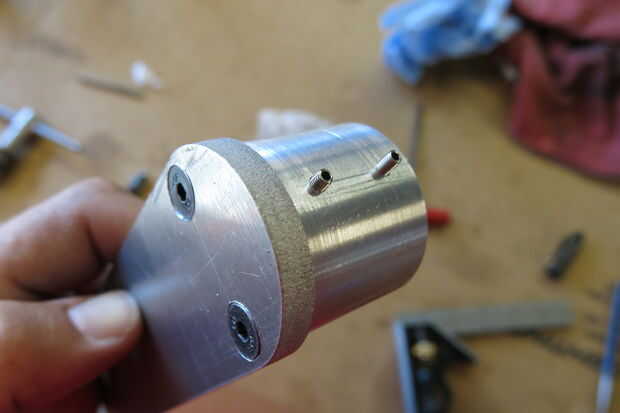

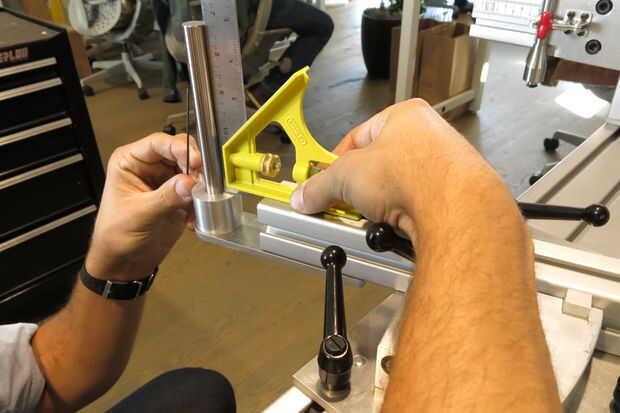

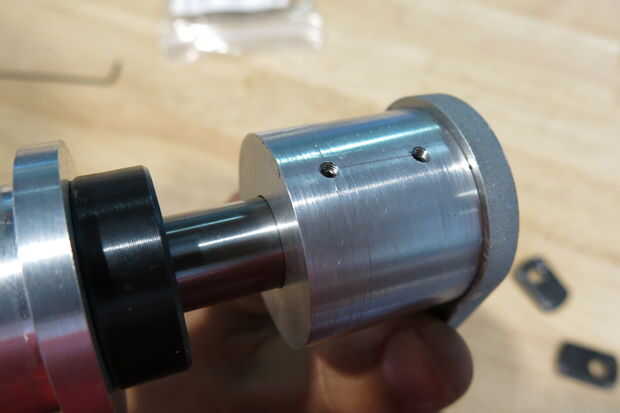

Para asegurar el cilindro que contiene la varilla de 5/8" a la placa trasera perforado y golpeado ligeramente la parte posterior de la misma. He perforado los agujeros correspondientes en la placa trasera y les atornilladas. También perforado y golpeado ligeramente el cilindro para tornillos pequeños. Estos celebrará la varilla bien perpendicular a la ayuda de ST. Los conos se llevan a cabo en el lugar de la varilla con abrazaderas de traba de McMaster.
El gran error que descubrí una vez que empecé edificio con esta plantilla fue que hice los conos de BB de aluminio. El ajuste apretado de la cáscara de BB acero en el gran cono provoca problemas una vez que comience el calentamiento. El aluminio se expande diferentemente que el acero y realmente se queda atascado en la caja del pedalier. Tengo que hacer nuevos conos de acero.

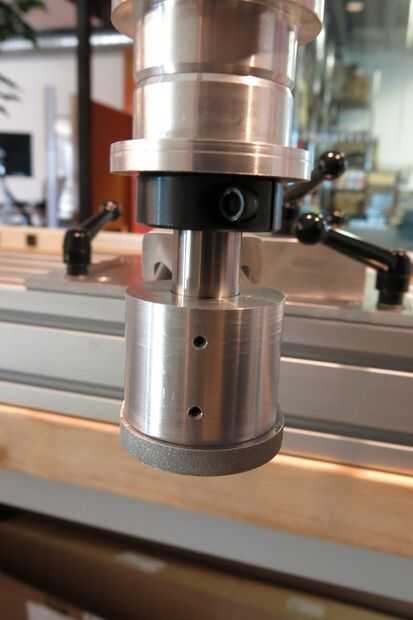

Monte el conjunto de BB a la Asamblea de ST en la posición correcta (distancia del centro de BB a canales en la Asamblea de ST, ver croquis).

Si usted está planeando en hacer que el accesorio de tándem, hacer dos de estas asambleas.
