Paso 2: La columna vertebral

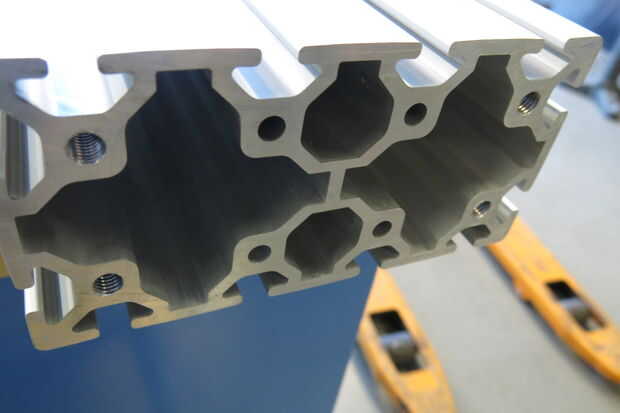

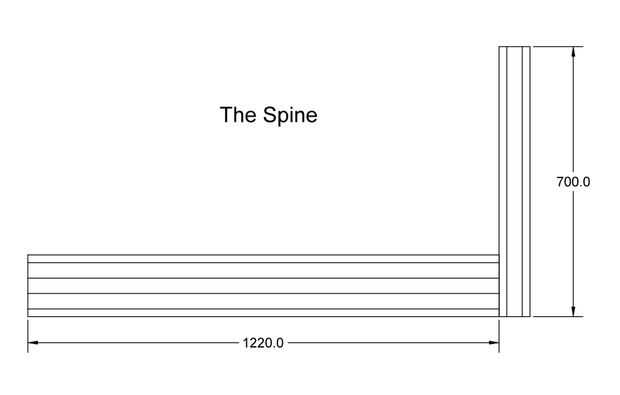

Un tamaño grande muñeco grande Surly ha cadena estancias que son 827mm de largo y una longitud del tubo superior eficaz de 614mm. Con mi fórmula simple que da 1441mm de longitud de la espina dorsal. La pieza más corta de extrusión de 80-160 que pude encontrar vino en una longitud de 1220. Compré esta pieza y dejó sin cortar.

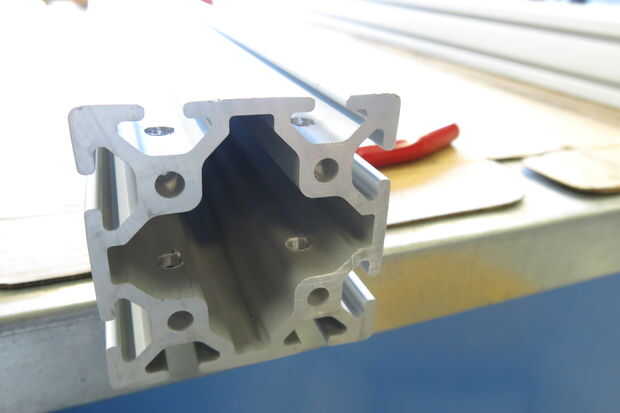

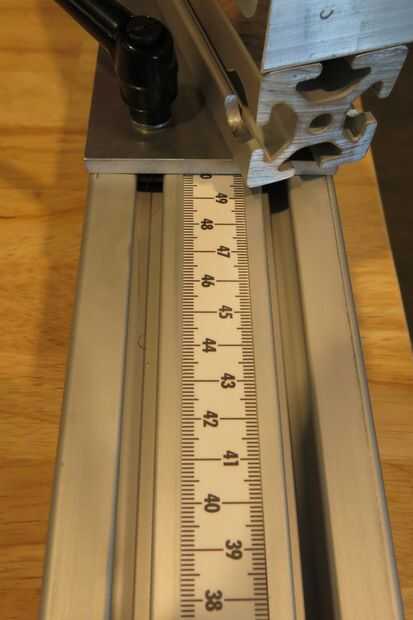

La columna vertical se hace de extrusión de 80-80. Debe ser lo suficientemente largos para permitir que el tubo principal que se celebrará en varias alturas. Altura del tubo principal no es una medida primaria de diseño del marco. Sin embargo, con el diseño de Arctos se utiliza para configurar la plantilla para una estructura particular. Me decidí por 700mm de la columna vertical. Esto debería permitir a construir bicicletas tan grandes como el que se deba. Porque tubo altura es una medida usada para la creación de la plantilla, que quería un dispositivo de medición del embutido. Pedí adhesivo respaldado cinta métrica métrica de McMaster Carr. Usé el Bridgeport molino a una arboleda de la misma anchura como la cinta de la mayoría de la columna vertical. Alineación de esta cinta se basa en el conjunto del tubo de la cabeza, voy a comentar más en esa sección.

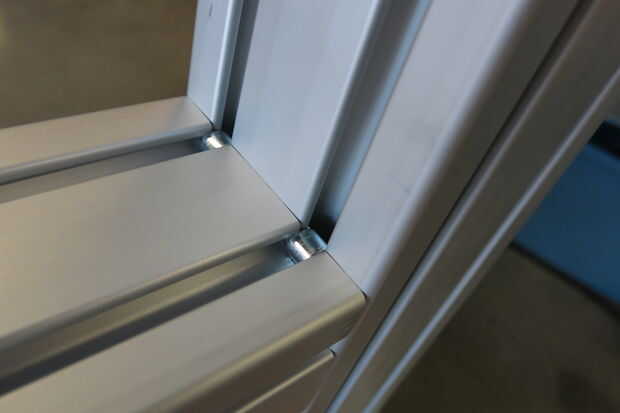

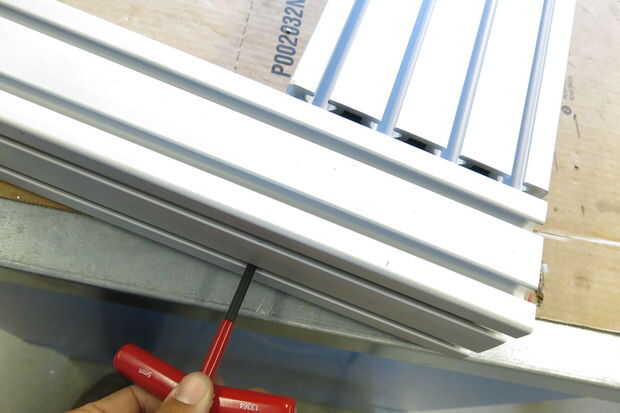

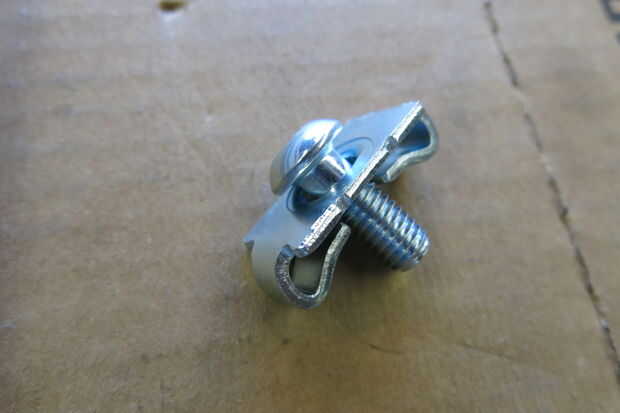

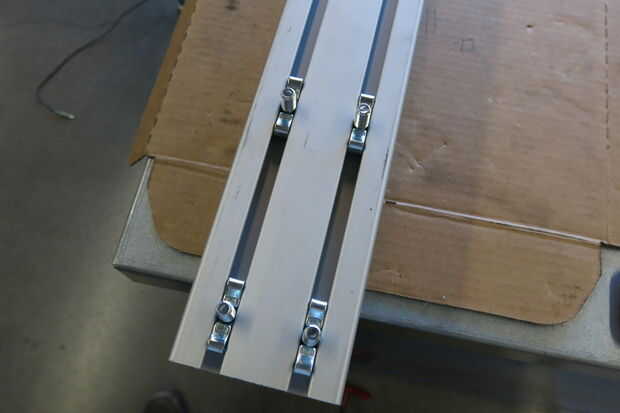

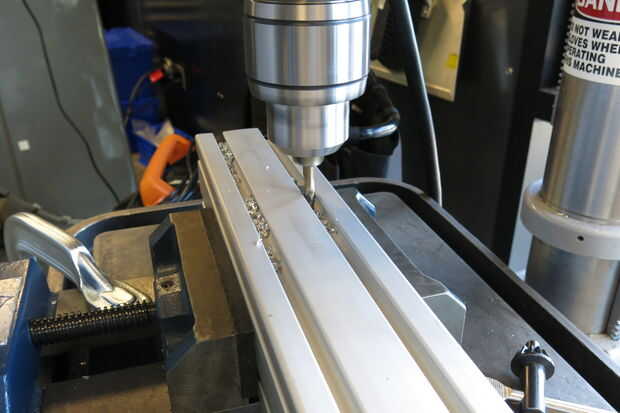

La columna vertical de la columna vertebral de la principal/horizontal fue adjuntar con hardware específico. Obtener el tamaño correcto para su extrusión. Para usar este hardware necesita perforar un orificio aunque la columna vertical para obtener una llave hexagonal de allí. Usted puede cortar los agujeros a través de sólo al centro de la columna vertical y utilice un trinquete en el espacio estrecho o puede perforar a través de todo el camino para que puedas usar una llave recta con una conveniente manija desde el exterior. Taladré todos ellos por cierto. Estos agujeros no tienen que estar tremendamente precisa especial si taladra agujeros diámetro por lo que la llave se ajusta sin apretar. Hay 8 posibles orificios en el extremo de la columna principal que se puede utilizar para fijar la columna vertical. Decidí usar el exterior 4. Debe colocar los agujeros en la columna vertical para que alinee con los agujeros en la columna principal. Medí la ubicación de estos 4 agujeros en el extremo de la espina dorsal principal con pinzas. Me mide, marca y centro perforado su ubicación correspondiente a cada lado de la columna vertical. Perforé de cada parte a través al centro, de que manera que no necesitaba un 80 mm largo Taladro broca. Usé un broca de diámetro con un montón de espacio para la llave hexagonal de 6mm (mis Pernos M8 usan un hexagonal de 6mm).

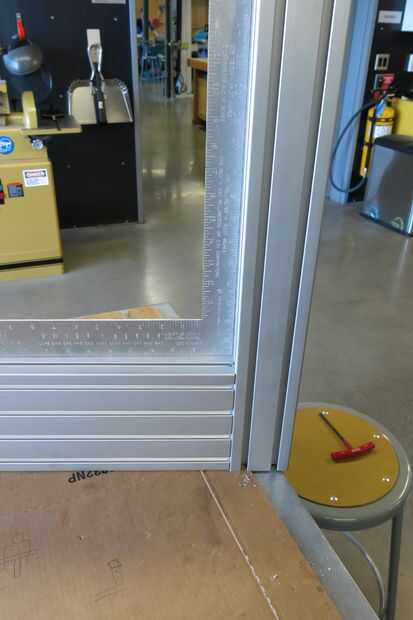

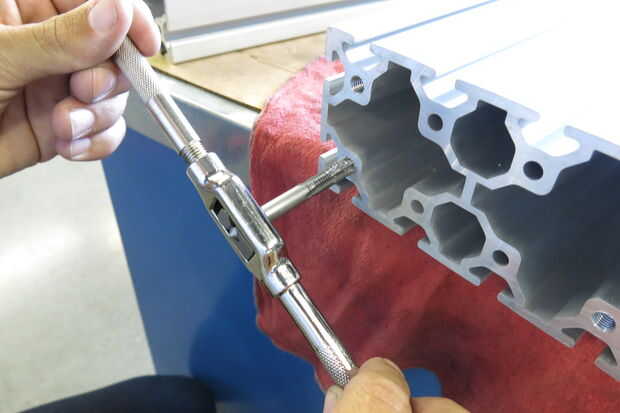

Asegúrese de que el final de la columna principal se corta Plaza a sus canales para que los canales verticales, una vez Unidos, será perpendiculares a los canales horizontales. Esto podría ser difícil de hacer con un gran pedazo de extrusión de aluminio... Afortunadamente mina vino bastante cuadrado al vendedor. Ahora toque en los orificios del extremo en el borde de la columna principal para que se fije la columna vertebral vertical. Como he mencionado anteriormente el 80/20 está listo para un toque específico, en mi caso M8 x 1,25.

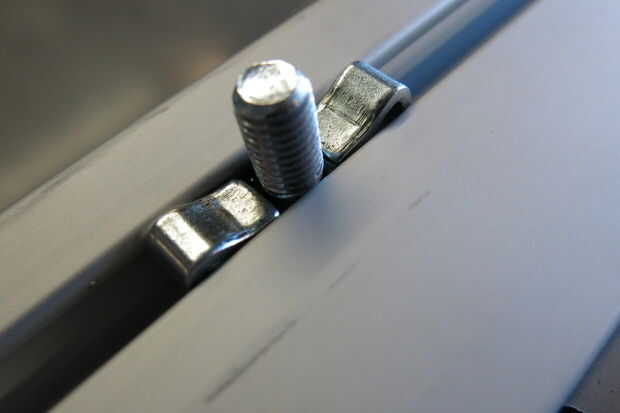

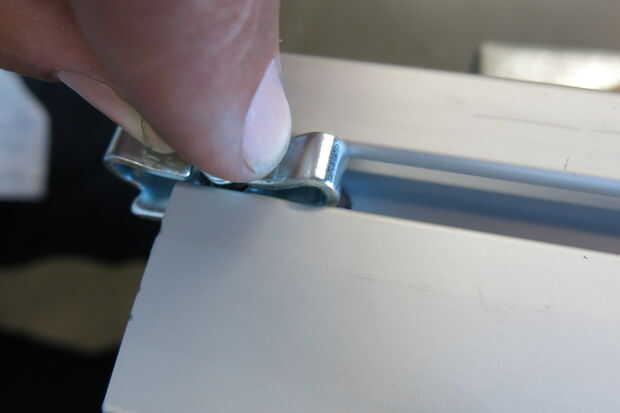

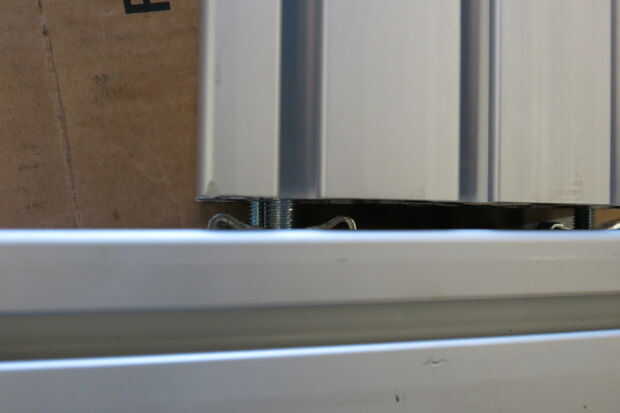

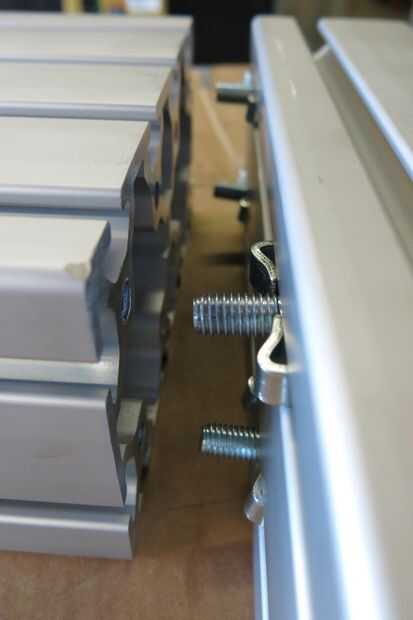

Deslice el hardware y apretar secuencialmente. Antes de que usted apriete hacia arriba Asegúrese de que la cara de las piezas de dos columna queden al ras y son perpendiculares uno al otro.
