Bicicleta generador cargador (3 / 10 paso)

Paso 3: Batería para inversor

Inversor:

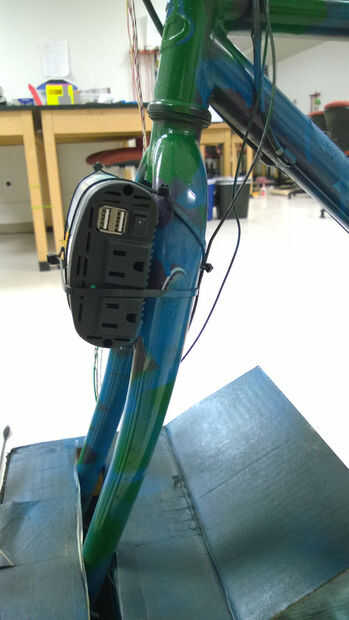

Uno no puede conectar su teléfono móvil o un ordenador portátil directamente en la batería. No sólo no hay un enchufe de 3 puntas o un puerto USB de la batería, no hay garantías para asegurarse de que los dispositivos Obtén la tensión adecuada y corriente y nada para activar el voltaje de C.C. de la batería en AC para su ordenador portátil. Aquí es donde el inversor ; toma los 12V de la batería y proporciona la interfaz para cargar los teléfonos y ordenadores portátiles. Al igual que la carga de la controladora, que inversor que usted elija dependerá de las tensiones que deben tomar de la batería (12V), cuánto poder que debe proporcionar a los dispositivos de carga (media teléfono: 5W; Portátil media: 45-60W), y qué tipo de puntos de venta que necesita. El inversor que utilizamos tiene la capacidad para proporcionar de 400W y tiene dos enchufes y dos puertos USB, aunque es probable que no se utilice el número completo de puntos de venta no los 400W completo a la vez.

Si sólo te preocupa cargar teléfonos u otros dispositivos USB, es posible omitir el inversor totalmente si bajar el voltaje de la batería a la tensión sugerida de 5V para un teléfono y tiene un puerto USB práctico. Esto evitaría el inversor de la conversión de DC a AC y luego de regreso a DC, sin embargo la pérdida de energía de este proceso es en gran parte insignificante y vale la pena considerar una interfaz más limpia, la gente es mucho más probable confiar un inversor con su teléfono a un puerto de carga USB improvisado.

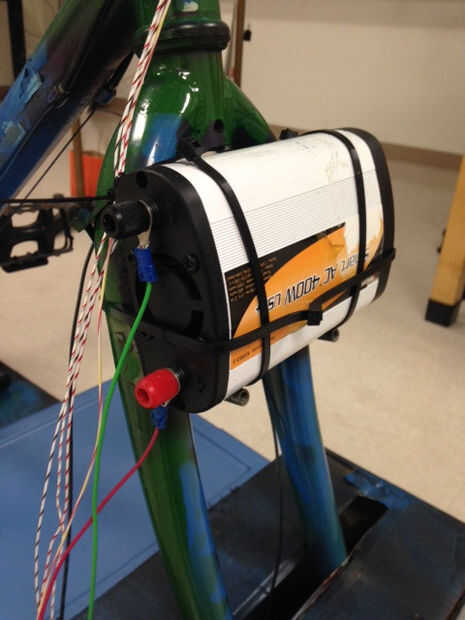

Conectar el inversor a la batería es tan sencillo como conectar el positivo del inversor para el extremo positivo de la batería y el negativo al extremo negativo de la batería. Este es el desnudo mínimo necesario para un generador de bicicleta operacional. El generador cargará la batería mediante el controlador de carga y la fuerza de voluntad de la batería del inversor, carga cualquier dispositivos están conectados.
Para ver cómo mejor manejo y control de la carga de la batería y dispositivos electrónicos, ver paso 4 en la integración de la Arduino a nuestra estación de bicicletas.
