Bicicleta generador cargador (2 / 10 paso)

Paso 2: Generador a batería

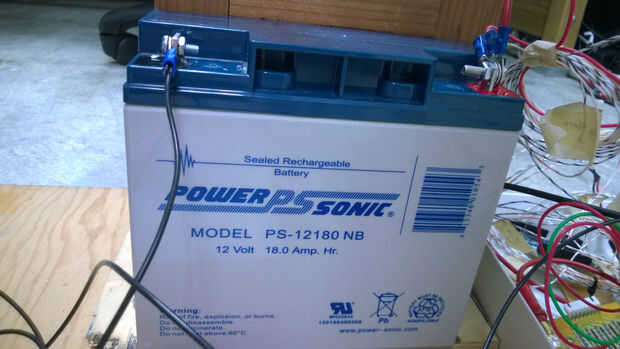

Batería:

Una gran variedad de baterías funcionaría bien en este proyecto; hemos optado por usar una batería de plomo 12V simplemente porque eso era lo que teníamos disponible. Aunque no es necesariamente importante usar un específico tipo de batería para este proyecto (siempre que sea recargable), es muy importante saber lo que está usando la batería. Diferentes baterías como a ser cargados diferentemente. En el caso de nuestra batería, le gusta cargarse a 14V y una corriente no mayor de 5.4un. Estos datos pueden ser adquiridos fácilmente de la hoja de datos para su batería.

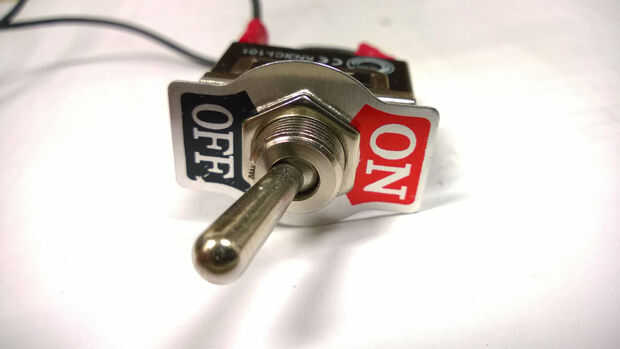

Otros consejos de cuidado de la batería: para evitar descargar la batería demasiado baja, esto puede dañar permanentemente la batería. Por el contrario, también no quiere sobrecargar la batería, esto también puede dañar permanentemente la batería. Además, las baterías eventualmente se degradan con la edad. Hay nada que pare el envejecimiento de las baterías, pero por tratar bien la batería y no dejar que se sientan demasiado tiempo sin uso, puede ampliar su vida útil. Para evitar descargar la batería con carga fantasma tiramos en una base interruptor de encendido entre el extremo negativo de la bateria y nada que podría conectarse a él. Para ver cómo utilizamos nuestro Arduino para controlar el voltaje de la batería, consulte el paso 4 en la integración de Arduino con la carga de la batería.

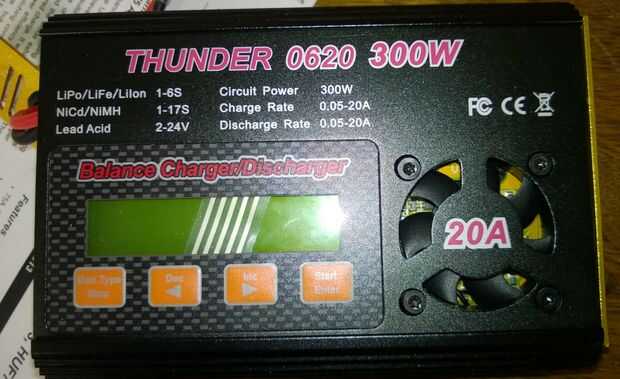

Controlador de carga:

Obviamente no podemos sólo conectar el motor a los terminales de batería y carga en la bomba tan rápido como sea posible. Rápidamente destruiría la batería. Para resolver este problema, conecte el motor a la batería a través de un controlador de carga. El trabajo del controlador de carga es mantener las tensiones y corrientes aplicadas a la batería en el reino para la batería. En nuestra configuración, el controlador de carga se encenderá cuando el usuario comenzó a pedalear. Manteniendo pulsado el botón de inicio durante tres segundos impulsaría el controlador de carga para comprobar el estado de la batería (automatización del paso está cubierto en el paso 4). Si era seguro cargar (no completamente cargada) comenzaría el controlador de carga cargar la batería. Cuando dejó de pedalear, así que sería el regulador de carga.

En la compra de un controlador de carga, es importante encontrar uno que funciona en la gama de entradas y salidas que requieren el generador y la batería. Para nosotros eso significa que un controlador de carga que puede tomar un voltaje de entrada de hasta 24V y proporcionar una corriente limitada a 5.4un 14V. El controlador de carga que hemos comprado tenía una variedad de configuraciones diseñadas para cargar a muchos tipos de baterías y permitió una corriente de salida ajustable (que establecimos a 5A). Es, en última instancia, este límite de corriente que la resistencia del generador en la bicicleta.
