Bicicleta funcionado vehículo de 4 ruedas (DiffBikeDorli) (12 / 16 paso)

Paso 12: Módulo de bicicleta independiente

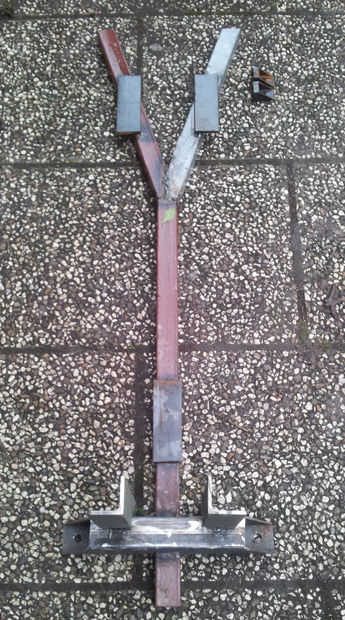

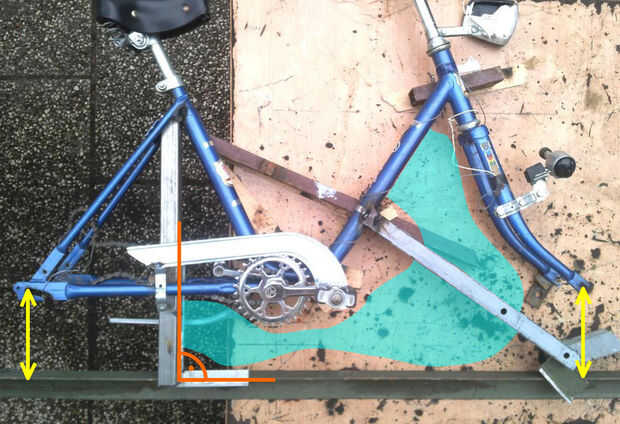

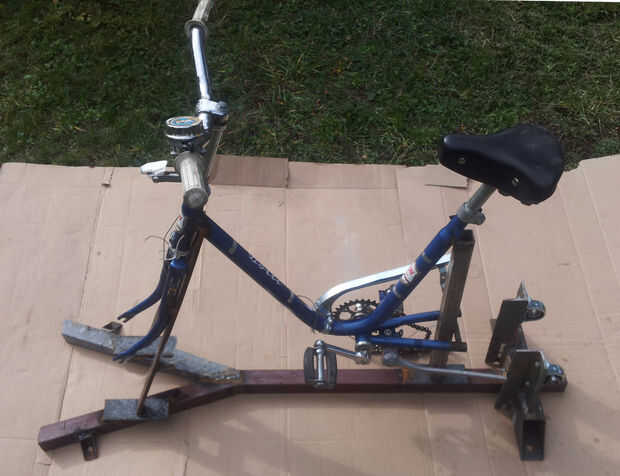

Hacer otro Y más desorden. Este tiempo se utiliza una bicicleta sin marchas, así que no hay espacio para el tensor de la cadena es necesario. el desorden en la parte trasera que contiene los rodamientos se monta sobre el Y este tiempo. La moto tiene 3 bares, uno debajo de la silla, y 2 cerca del manillar. Los 2 últimos son planas, permitiendo así que el siguiente truco: si están fijadas a la estructura Y, la moto puede seguir moviéndose hacia adelante y hacia atrás para tensar la cadena. Los 2 últimos bares no son montados inmediatamente pero la barra de la silla de montar y un bar de ayudante se suelda con autógena en primer lugar, en el plano de simetría de la bicicleta, pintado de azul en una de las fotos de arriba. Después de eso, pie vertical, las 2 barras delanteras se realizan y se quita la barra auxiliar.

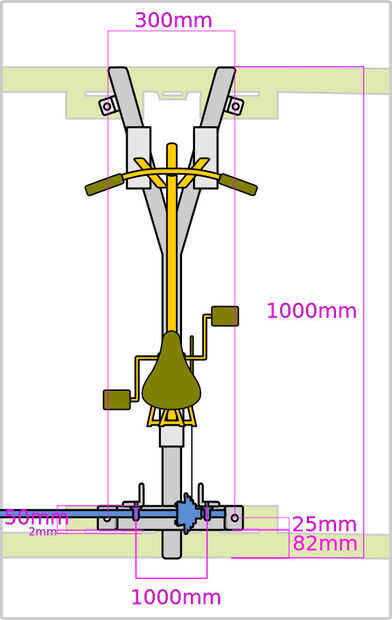

Use una regla como la barra de ángulo verde en el mismo cuadro para indicar la línea de base (futura) Y borde superior. Las tomas de rueda deben ser de 16cm por encima de esta línea y 3 bares deben terminar allí, de nuevo se utiliza tubo estructural de if40x40mm.

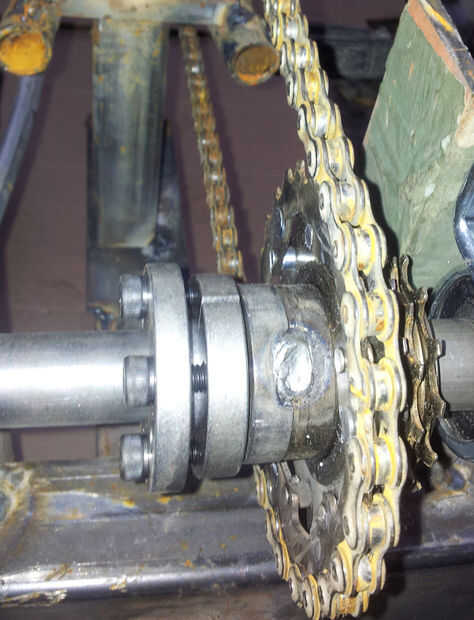

Poner todo en el chasis principal, introduzca el eje selector completo, ajuste los casquillos de cojinete si es necesario, montar el eje. Elegir un equipo, la cadena de montaje, Monte la bicicleta. Si la cadena es de amplia para el cogset-rueda libre, como podría ser en una moto solo engranaje, piñones grandes tienen que ser quitado, triste pero simple, cuadro último.
