Bicicleta de fibra de carbono (1 / 7 paso)

Paso 1: Hacer la plantilla

You need:
2x4s (chatarra hará)
Soportes de 3 "L" (creo que 5 pulgadas de largo)
3 pies de varilla roscada (usado M10 x 1,5)
3 formas de cono que encaja en el tubo tubo y asiento
Usé un mandril de pvc para sujetar la caja del pedalier
6 tuercas de fijación (para la gota trasera montaje)
4 tuercas regulares (para tubo y asambleas de tubo de asiento)
6 arandelas (para la gota trasera montaje)

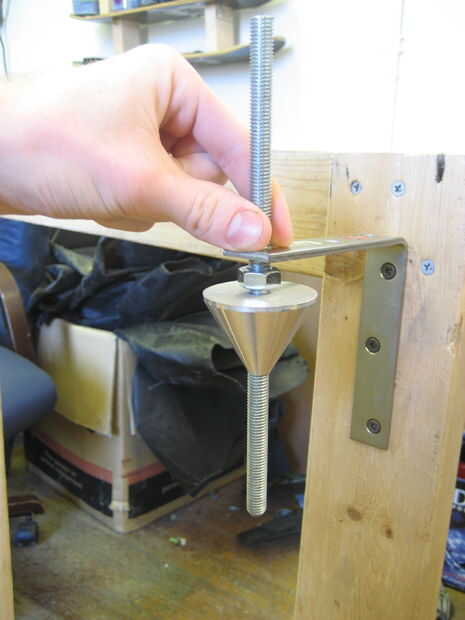

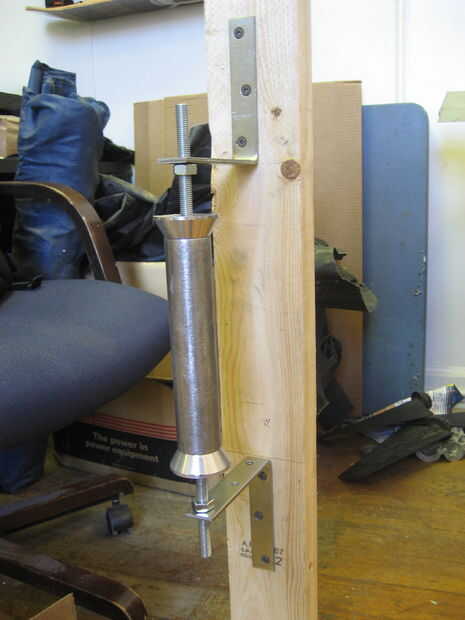

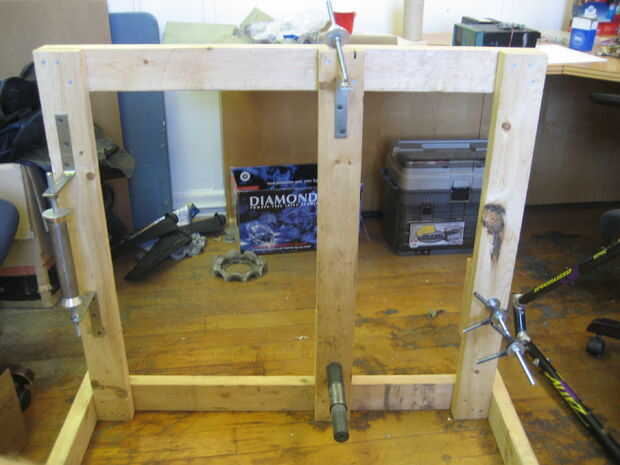

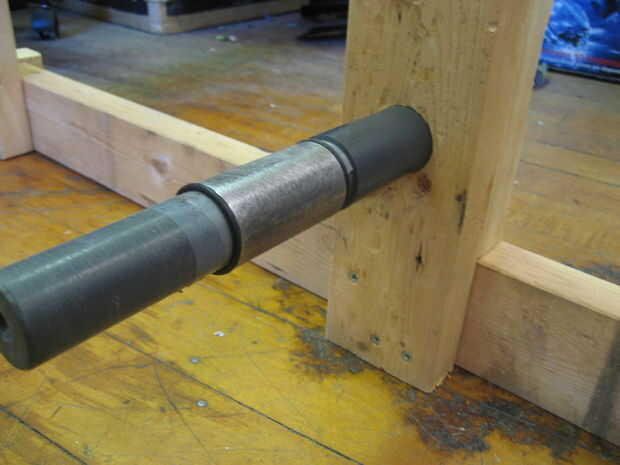

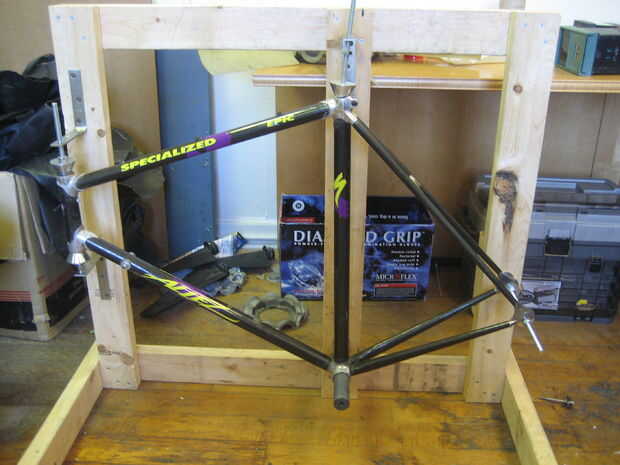

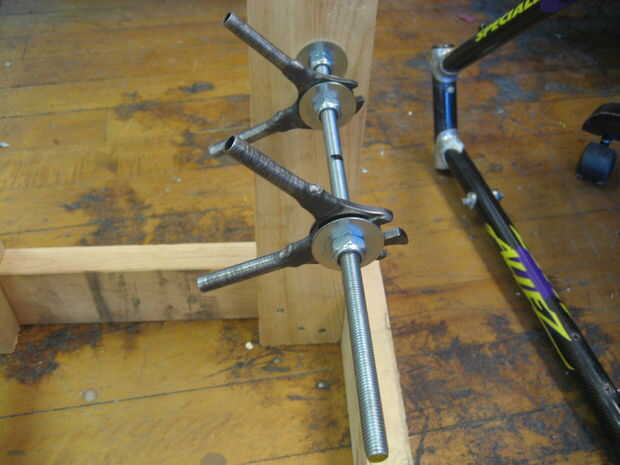

Hay 3 2x4s verticales que sujetan el tubo de dirección, tubo del asiento, pedalier y punteras. Hay una segunda pieza de 2 x 4 en la parte trasera donde va el agujero del soporte inferior y donde va el agujero posterior deserción escolar. Tengo las medidas de un viejo marco de la bici. los conos fueron hechos en un torno de culata de aluminio, rosca un agujero en ellas para no tener que utilizar más las tuercas de fijación. Taladré un agujero para el mandril de shell de soporte inferior con una sierra (necesita un ajuste apretado para que no se mueva), el pvc fue rechazado de 1,5 pulgadas para que el soporte inferior a encajar. El droputs encaja muy bien en la varilla M10. Me perforó un agujero a través de 2x4s para la barra y una arandela y una tuerca de fijación en ambos lados. las punteras están aseguradas con una arandela y una tuerca en cada lado. Sigamos hacerle bicicletas a actualizar la plantilla de aluminio extruido, así puedo hacer diferentes tamaños.
