Bicicleta de carga de bambú (Tiki Bike) - actualizado 01/12/2015 (1 / 8 paso)

Paso 1: materiales

Traté de materiales locales de origen si es posible (y por "locales" me refiero que fregó mi sótano primero). No tengo bicicletas de donantes ahí para este proyecto, pero tengo un banco de trabajo razonable que podría ser nivelado y utilizado como cuartel general de una construcción.

Piezas de metal: he comprado la mayoría de mis pedacitos de metal marco de Nova , pero Paragon Machine Works hace cosas aún más agradable. Me quedé con Nova para reducir al mínimo los gastos de envío. Erróneamente supuse que puesto que los tubos de la cabeza eran tubos específicos de moto, no necesitaría fresado para adaptarse a un audífono - mal. Compré los siguientes para alrededor de $100:

-Tubo de dirección - un headtube de ID acero de 44mm (suficiente para dos proyectos) para auriculares de cero apilado. Encontrar una tienda de bicicletas con el ID correcto 44mm frente y fresado herramienta fue un desafío inesperado. En retrospectiva me gustaría ir con una unidad externa de la Copa más tradicional. Específicamente había elegido el arreglo de 44mm por lo que podría correr un auricular ajustable si es necesario ($150 para un Angleset, pero en caso me cagué de la geometría de dirección quería la oportunidad de un 2 º opción). También, cabe mencionar que las horquillas de Harry vs Larry se hacen con tubos de dirección cónicos, así 44mm es el diámetro del headtube mínima que funcionará con las nuevas horquillas.

-Tubo - el tubo de dirección más larga que pude encontrar fue medir una de aluminio de 24" y diseñado para una 1 1/8" exterior taza threadless auricular el volante. Un tubo más largo habría sido más agradable, pero no tengo una forma de la superficie interna de la máquina así que me quedé con un producto específico de bici - esto resultó para ser tonto puesto que el tubo específico de moto necesita moler cueste lo que cueste. Si tuviera el dinero en efectivo, un tubo de fibra de carbono habría sido macarra. Debo tienen ambos tubos molido y enfrentarse a aceptar auriculares antes de construir el marco - no comete el mismo error de.

-Asiento del tubo - para ser insertado en un tubo de bambú adecuado y actuar una manga para una tija de 27,2". Muchos constructores recomendadas contra simplemente deslice una tija de sillín en un tubo de bambú sin una manga del metal. Sabemos que los tubos del asiento son cónicos en un extremo para caber de cerca tu tija de sillín. Asegurarse de que se recorta el extremo correcto (no cónica).

-Estas salidas para permitir el uso de una interna orienta eje y frenos de disco. Además, estos abandonos parecían funcionaría bien en un tapón de epoxi después algunos. Por último, estos abandonos han integrado lengüetas de disco, freno de disco puente entre sillín y vaina no sería necesario.

Horquilla: Me las arreglé para conseguir una real Harry vs Larry horquilla de un distribuidor local... realmente un santo local. Tuve problemas para encontrar confeccionadas 20" acero tenedor con un novillo de 1 1/8" tubo y provisiones para un freno de disco. Mi otra opción era tener a alguien una lengüeta de freno de disco a una horquilla de BMX de la autógena.

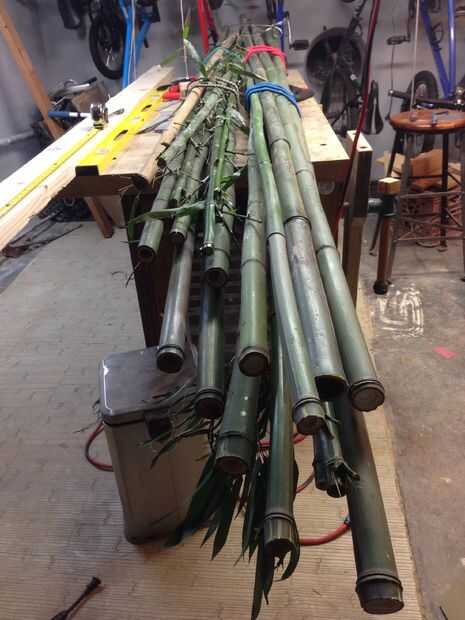

Bambú: Estaba todo listo para comprar postes de bambú de suministro de Frank a un costo de casi $200. Tengo mucha suerte y un vecino me presentó a alguien con un tortazo de bosque de bambú no deseados en el centro de la ciudad. He podido cosechar una buena selección de postes de hasta 40 mm de diámetro gratis! Lo hice en febrero, que fue agradable ya que hay una ventaja teórica a la cosecha de bambú en los meses más fríos. Coseché más de necesario porque no tenía ninguna manera de predecir cuántos pierdo a agrietarse durante el proceso de curado. Resulta que perdí muy pocos. Permite por lo menos 2-3 meses para curar, de lo contrario tus bastones se continúan reduciéndose después de no haber construido el cuadro - bueno. Los polos que en mi caso fueron los con curvas sexy en ellos - tipo de pena. Había curado mi polos por apilarlos horizontalmente en mi sótano con atención para maximizar el flujo de aire. Había convertido una vez después de 3 semanas. No me molesté en nodos de última hora y no me molesté con golpe incendiaron los polos porque encontre consejos contradictorios sobre el tema... Además, tenía también muchos polacos para hacer frente a.

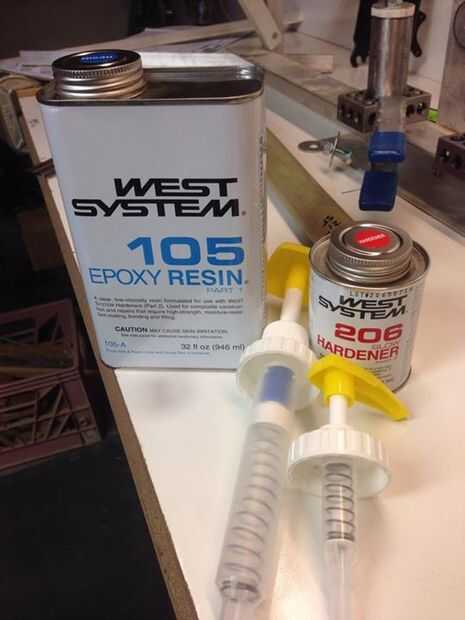

Epoxy: existen varios productos disponibles que trabajan muy bien en el Reino de epoxy. Fui con Sistemas de Occidente porque muchas de las fuentes que encontré tenían experiencias positivas con sus productos, y podría pedir rápidamente a través de Amazon. Super Sap CLR de las resinas de entropía es supuestamente lo que usa Craig Calfee en sus bicicletas. Sus precios son razonablemente competitivos con sistemas de Occidente. Desde que usé 2 qts de epoxy y 2 pts de endurecedor en mi generación (me hubiera gustado que 3qts como un cojín), el precio diferencial entre los dos productos es tragajo. Oeste sistemas se pueden comprar en pequeñas cantidades, sin embargo. Originalmente había planeado hacer mi viradas con pegamento del gorila, pero cuando vi cómo su volumen ampliado como curado, inmediatamente abandoné esa idea ya que la expansión polos probable empujar fuera de la alineación. Terminé usando epoxi espesado con harina de trigo normal a las juntas de Unión y epoxy coloreado con café para mojar las fibras (más sobre esto más adelante) de la tierra. Actualización 01/12/2015: usé el sistema de epoxy de baja viscosidad de Raka en las reparaciones discutidas al final de este instructivo. Producto de raka es mucho más barato que sistemas de Occidente, pero los olores son más fuertes, el epoxi más viscoso y sucio. En general, prefiero el producto sistemas de Occidente debido a la facilidad de uso. El producto Raka sin duda hace el trabajo, sin embargo, y el precio es justo.

Fibras de embalaje: Marcos de la bici de bambú se mantienen unidas por juntas de envolturas conjunto fibra empapada en epoxy. Puede utilizar cualquier fibra con razonable resistencia a la tracción para hacer la matriz conjunta abrigo. Muchas personas optan por usar remolque de fibra de carbono. Calfee y otros usan materiales naturales, tales como fibras de la estopa de cáñamo. Investigué mis opciones exhaustivamente antes de finalmente sólo coger un rollo de 50' de 3/8" cuerda de Manila (realmente fibra de abaca) de mi local Home Depot. El pensamiento de enarenar lejos en fibra de carbono en mi casa era muy desagradable. Opté por saltar las fibras de estopa de cáñamo porque parecía tonta a la caza de una fuente lejana de una fibra rara cuando la cuerda de la fibra de abacá muy fuerte podría comprar en cualquier ferretería y cortar a longitudes personalizadas. Retrospectivamente, con un remolque de tejido plano de fibra de carbono, tal vez 3/8" ancho o menos, habría rendido más articulaciones uniforme que habría requerido menos lijado que mi cuerda juntas... que yo no la arena de todos modos. Actualización 01/12/2015: usé 12 K CF remolque y 1" amplia CF cinta de sarga en reparaciones discutidas más adelante. El CF requiere el tratamiento mucho más cuidadoso que las fibras de la cuerda de manila. Uso de CF con el epoxi de Raka más grueso fue un dolor. Si usted decide ir con remolque de CF y la cinta, utilizo el remolque más amplia se puede encontrar (más "K") y de la cinta es tan amplia como te las arreglas. Los hilos de la trama y remolque intentará venir aparte tan pronto como empiezas a manejar el material.

Herramientas: hay muchas herramientas que fueron útiles para este proyecto. Voy a mencionar los destacados.

- Tirar corte fino Sierra: esta Sierra fue mi mano derecha. Mucho mejor que cualquier herramienta cortar postes crudos, tamaño cura postes, recorte la longitud durante el montaje, etc.. He utilizado el que se muestra en la zona activa.

-Dremel herramienta: usé un modelo simple de velocidad variable y un número de archivos adjuntos (ver imagen en esta sección). El 115 y el disco de corte EZ-lock fueron los accesorios más útiles. Muy práctico tener, pero los raspadores eran mucho más rápidos para la eliminación de grandes cantidades de material cuando modelar juntas de inglete. La Dremel tenía el borde en formar uniones con y rápidamente quitar la piel exterior de bambú, sin embargo.

-Escofinas/archivos: usé un par de Limas gruesas para hacer un montón de inglete. Invaluable. También encontré archivos muy útiles para esculpir un borde limpio entre la envoltura común y los postes de bambú durante las etapas de acabado.

-Mezcla de sticks (palitos).

-Guantes: invertir en guantes lavado de vajilla y limpieza decentes que cubran los antebrazos. Lave el epoxi sin curar de ellos con alcohol para fricciones o Gojo mano limpia entre usos. Esto funciona mucho mejor que los guantes de nitrilo, que se rompen fácilmente durante el empalme envuelve el proceso, incluso cuando duplicado/triplicado hasta. Usted conseguirá epoxy en todas partes, garantizado. Preparar para esto.

-N95 mascarilla y gafas de seguridad. Más para pulir/lijar involucrado en la conformación de polos que cualquier otra cosa. El olor de epoxy era mínimo en mi caso.

- 1-2-3 bloques: compré 2 pares especialmente para este proyecto, y super amable. No una necesidad, pero fueron bien vale la pena el dinero para mí.

-Lijadora mano potencia: muy útil. Invertir en una pilas de 50, 120 y 220 lija si va a esculpir como Calfee juntas.

-SOLO tazas de mezcla de epoxi (utilicé la variedad más pequeña en lugar de la variedad del kegger college)

-Cinta eléctrica: para envolver las articulaciones y exprimiendo el exceso de epoxy. Experimenté con grado contratista caro, medio de la pendiente de la ruta, y el cheapo rollos. Las cosas caras se resistió a ajustar un poco mejor, pero honestamente, que si confías en sucesivas capas para proporcionar compresión, puede utilizar un toque más ligero y más barato cinta. Al final, no pude justificar gasto $4/rodillo de la cinta a la velocidad que con las cosas. Para un proyecto como este, es fácil utilizar 8 o más rollos de cinta. Fácilmente. Perforó la cinta con un taladro y mi pequeño granito de arena. También se puede utilizar un alfiler (ver blog de Amy Qian).
