BaW-Bot parte 3: Adición de la vista y al tacto al Bot (4 / 8 paso)

Paso 4: Probar el receptor IR

Subir un dibujo de prueba
Subir el bosquejo usando la Junta de arranque FTDI.  Esto fue escrito por Ken y simplemente imprime los códigos de IR el sensor recibe, en el Serial monitor (he modificado a imprimir los decimales en lugar de hex original de Ken).

Prueba unos mandos a distancia
Una vez cargado el bosquejo, iniciar al Monitor de serie en el IDE de Arduino (herramientas, Serial Monitor).

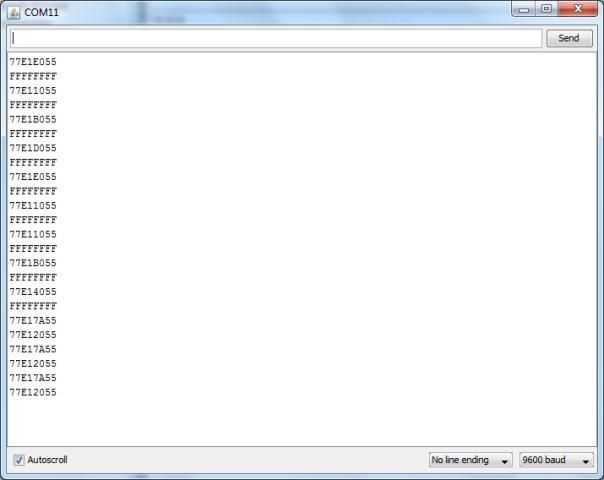

Punto de un número de control remoto hacia el sensor y ver lo que sale en el serial monitor al pulsar los diferentes botones.  Usted debe ver salida similar a la imagen de arriba.  ¿Nota que cada tecla genera un código ligeramente diferente?  Estos códigos únicos nos permitirá escribir un bosquejo que reacciona a un código particular – es decir, un determinado botón en un mando a distancia.
En algunos casos un botón podría generar varios códigos, o presionado un botón podría resultar en una repetición de código – lo ignoramos estos para este proyecto.

Copia el código para el botón elegido
Ahora que has visto cómo aparecen los códigos, presione el botón que desea usar para iniciar/parar el BaW-Bot.  Ahora copia y pega el código en el Monitor Serial en un documento de prueba temporal – necesitaremos más adelante.

Para mi bot, usé el botón play/pause en mi estación de acoplamiento iPod remoto.  Esto ha generado 2 códigos, así que sólo la primera de ellas: "2011265621"

Ahora vamos a poner este código de buen uso.
