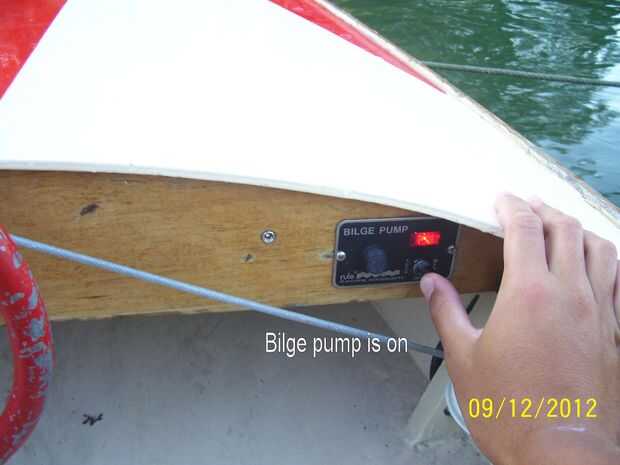

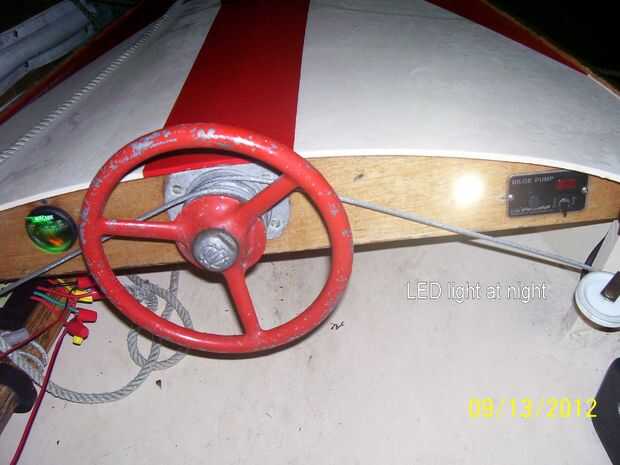

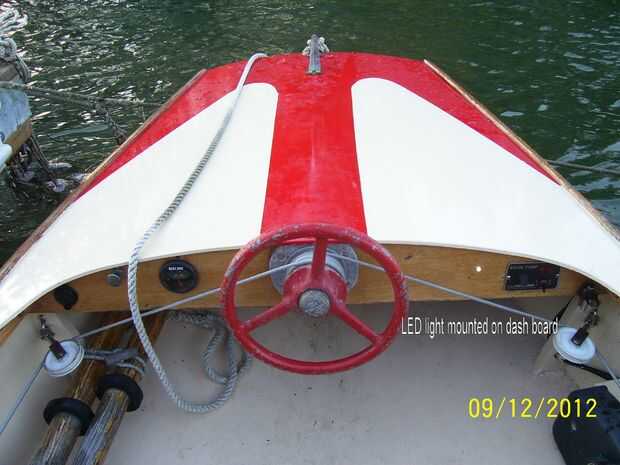

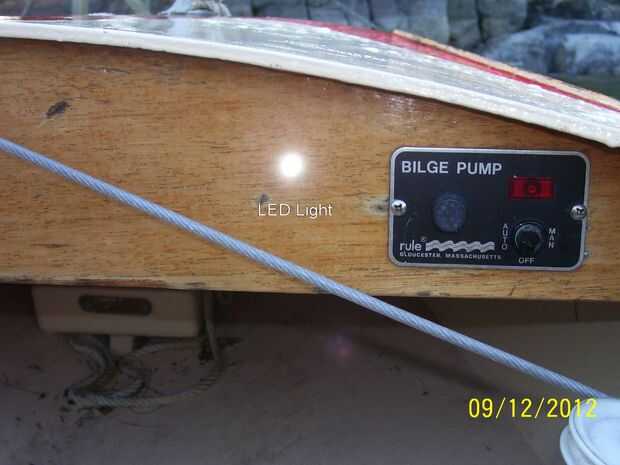

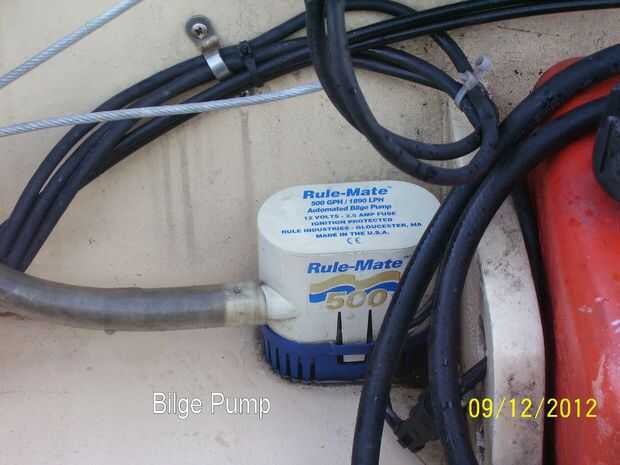

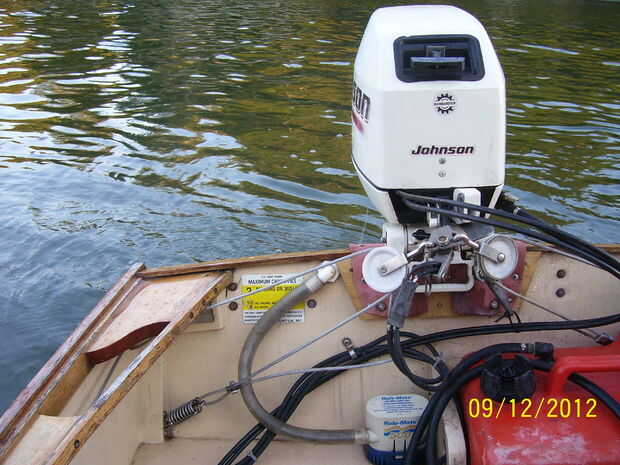

Hace un año, hielo y lluvias durante la noche causaron Skimmer (mi barco de motor pequeño) a punto de zozobrar debido a un fallo de la batería de la bomba de achique. Para evitar este desastre de volver a ocurrir hice este indicador para monitorizar el estado de tensión de batería de bomba de sentina. La luz del LED montada en el tablero de instrumentos es fácilmente visible por la noche a través de nuestras ventanas de la casa.
Descripción del producto:

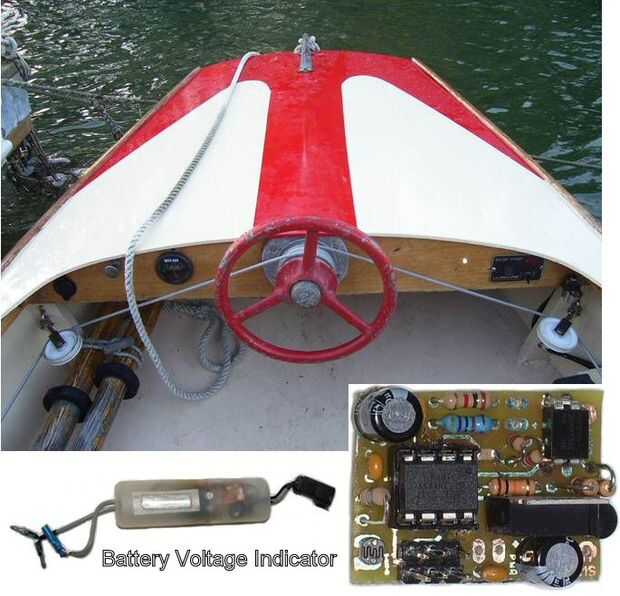

Controlado por un AVR ATTiny, este indicador de voltaje programable mide y reporta la tensión con una serie de destellos de un LED situado en el tablero de instrumentos cuando el interruptor de la bomba de sentina está en la posición automática. La luz puede controlarse a través de nuestras ventanas de la casa en la noche de más de 100 pies. Este indicador de voltaje de batería es muy versátil y puede utilizarse en gran variedad de aplicaciones que requieren la supervisión de un nivel de voltaje de la batería. Por ejemplo, barcos, vehículos todo terreno, motos de nieve, vehículos y proyectos solares que tienen las baterías. Además, este sistema ofrece una constante de 12 voltios a 1 amperio a pesar de la tensión de entrada variable (DC 3-35V) auxiliares que es ideal para pequeños motores, solares y otras fuentes de energía fluctuante. Esto significa que la medida de voltaje es exacta por debajo de 3 voltios por un regulador de 5V adicional que es la fuente de voltaje y corriente de referencia del procesador.
Características:
~ Pequeña huella; electrónica separada significa que el LED solo toma una cantidad mínima de espacio de escritorio
~ La electrónica puede ser montada lejos el LED y los elementos
~ El LED se enciende automáticamente al anochecer
~ Obras con sistemas de 12V y 24V
~ Puede programarse para trabajar en todas las tensiones entre el 5 y 24V
~ Niveles de estado voltaje pueden ser reprogramados a una batería específica (AGM, plomo ácido, etc.)
~ Luminoso y visible
~ Cuatro niveles de estado de la batería: crítica baja, baja (necesita carga), buena y carga
~ Bajo consumo de energía
~ Se ejecuta en la batería que mide lo que significa que no requiere una fuente de alimentación adicional
~ Uso de la energía smart; automáticamente se atenúa durante la noche y como el voltaje de la batería cae a conservar la energía de más
~ Cuanto el nivel de estado de batería baja el LED se atenúa por PWM para conservar el poder ya menguante.

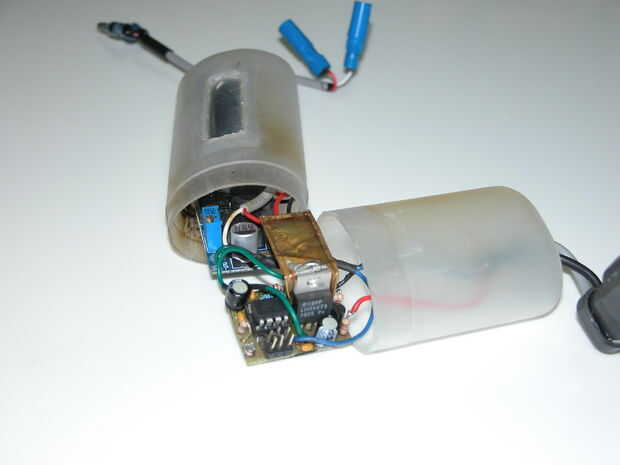

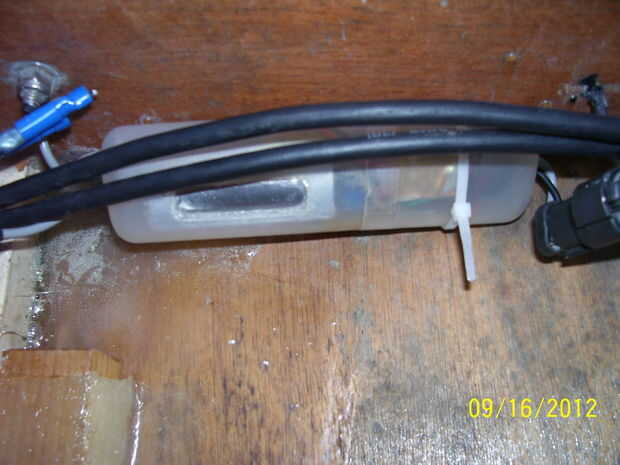

~ Agua electrónica resistente caja
~ Campo ajustable ajuste luz atardecer significa que el caso resistente al agua no necesita ser reabierto
~ Ajuste la oscuridad luz por parpadear una luz de destello brillante en una cierta secuencia
Leyenda de la batería:
El LED es constante cuando la batería está completamente cargada, parpadea lentamente (1s 0.5s apagado) cuando debe ser cargada y parpadea rápidamente cuando la batería es muy baja.
Materiales:
12V LED
chip de LED (opcional)
Transistor MOSFET para controlar el LED principal
Regulador de 5V (LM7805)
12V fijada regulador de salida aquí
http://www.prodctodc.com/DC-335-to-1230v-auto-buckboost-Converter-Voltage-Regulator-for-Solar-Power-Panel-Power-Supply-p-100.html#.UFgAv41lRVU
ATTiny 85 chip (ver esquema para más detalles)

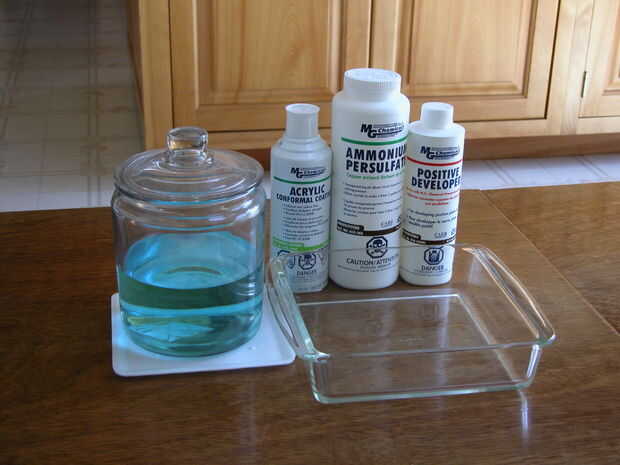

Productos químicos para la fabricación de PCB:
Persulfato de amonio
Revelador positivo
Revestimiento acrílico de conformación
Resistencias (utilicé resistencias que tenían un cociente de 1 a 4,7 para medir el voltaje de la batería)
Herramientas:
Soldador eléctrico (punta fina)
Multi medidor
Cortador/pelador de cables
Destornillador Philips plana

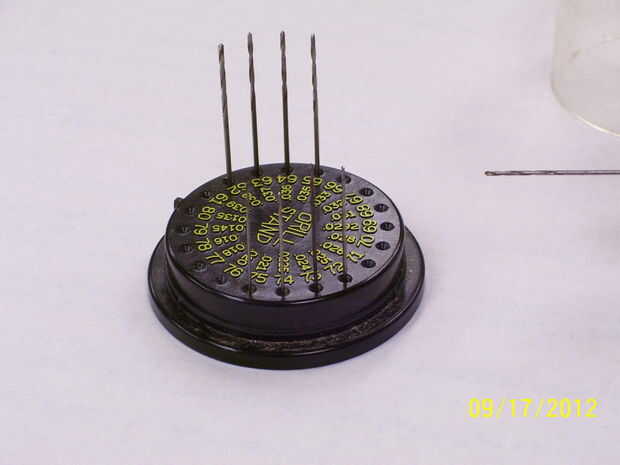

Herramienta Dremel (perforación y corte de los accesorios)
Tablero de pan
Computadora
Desarrollo del tablero (por favor vea mi otro proyecto sobre un robot autónomo para obtener más información y ver este sitio web para ver ejemplos)
http://www.mgchemicals.com/tech-support/Instructional-Guides/videos/#prototyping-Professional-electroplating
Pasos:
Diseño de placa de circuito impreso (PCB)

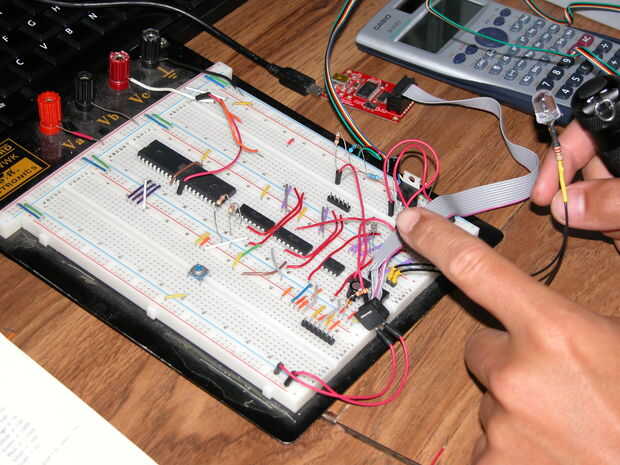

Prueba el diseño en tablero de pan
Fabricación de PCB
Ver adjunto esquemático de águila (Nota: por alguna razón las etiquetas tienen una tendencia a perder su lugar después de ser guardar.)
Programación
Asamblea

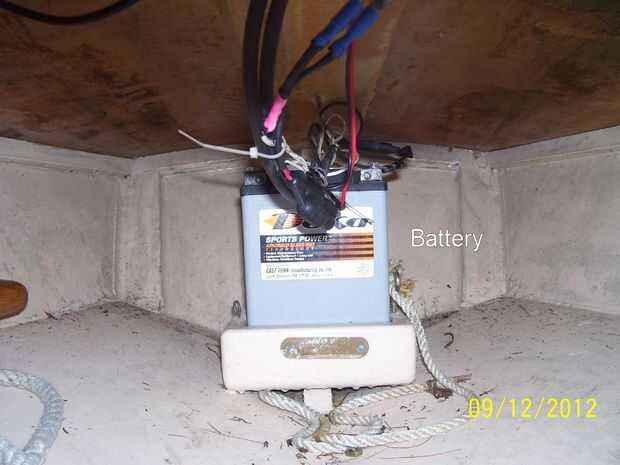

Instalar el indicador de voltaje de batería

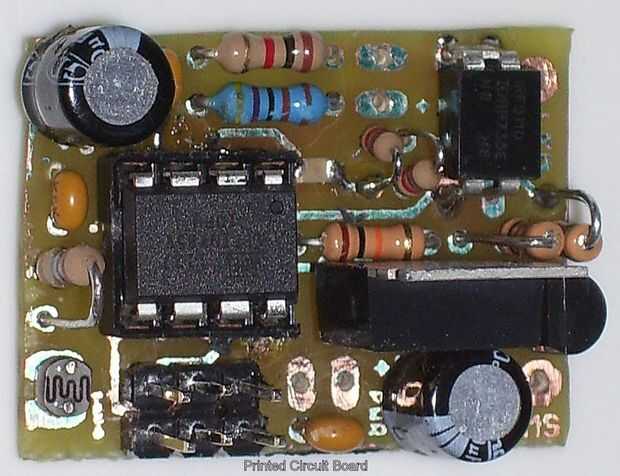

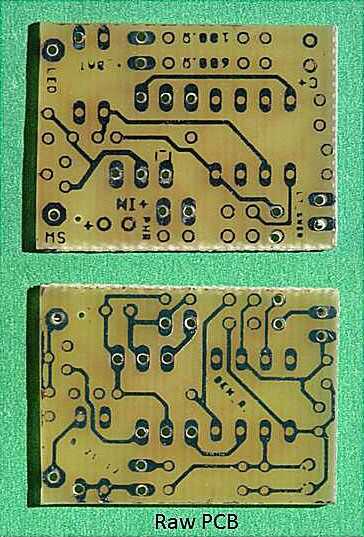

Fabricación de PCB:

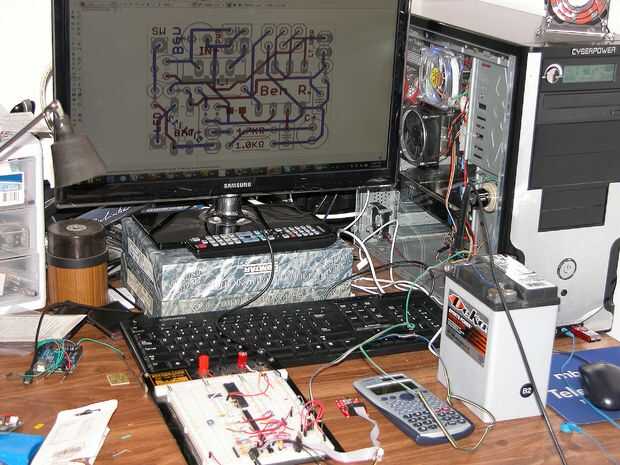

El PCB fue diseñado en la computadora usando la versión gratuita de Eagle. Explorar el programa y no dude en modificar el diseño de circuitos para adaptarse a sus necesidades o mejoras.
Hay un esquema. Para abrirlo, guardarlo en su computadora y abrirlo con el águila.
Puesto que el proceso de desarrollo ocurre en un cuarto oscuro, no puedo tomar fotos del proceso. Por favor, consulte esta página para hacer tu propio PCB. http://www.mgchemicals.com/tech-support/instructional-guides/videos/#prototyping-professional-electroplating
Utilice un soldador de punta fina para soldar los componentes en la placa. Tenga cuidado de no dañar los componentes por sobrecalentamiento con un soldador. Haga clic en las fotos de arriba para ver las notas sobre el proceso.
Espero que disfrute de mi proyecto y por favor ve mi otro proyecto sobre un Robot Solar autónoma y por qué he entrado la competición de láser de huracán.
Gracias,
Ben Rawstron
