De vez en cuando me encuentro con un aviso de batería agotada
de mi DMM y cuando no tengo batería de repuesto es bastante molesta para comprarlo.
Desde entonces, he decidido sustituir la batería de 9V DMM con dos pilas de tipo AAA de litio recargables.
La forma es bastante simple. A preparar una batería de 9V agotado. Me podría recomendar un energizador uno porque su estructura es bastante bueno para realizar este proyecto.
Encontré un paquete de baterías de iones de litio preparado con cargador pero he decidido hacerlo por mí mismo.

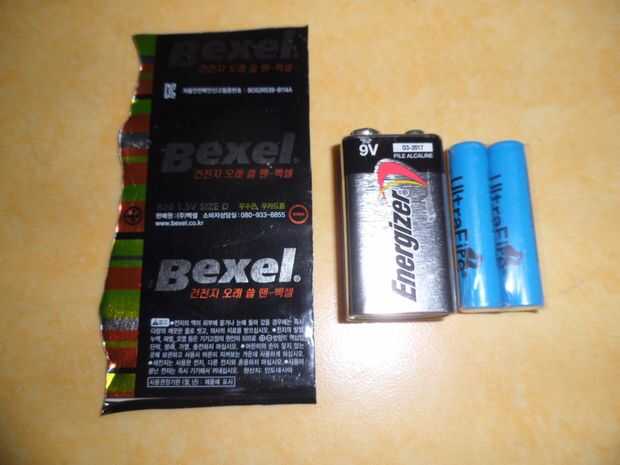

Materiales:

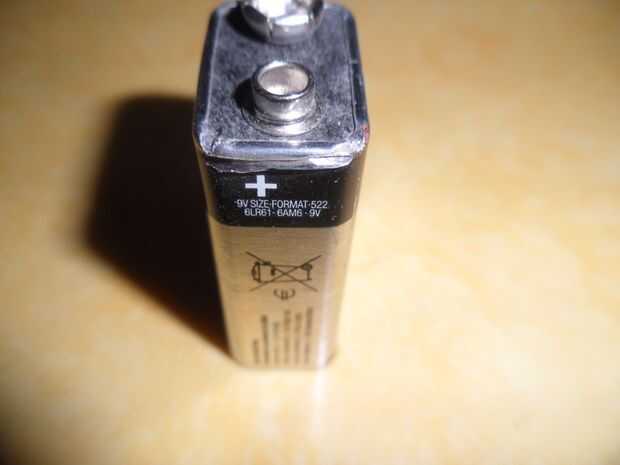

1. 1 batería de 9V agotado "Energizer" (para usar el shell y terminal)
2. 2 de AAA tipo Li-Ion battery(10440). He comprado 4pcs de Aliexpress.
3. algunos hoja de metal (hasta se vuelva a encender de otra pila seca)
Herramientas:
1. Dremel
2. utilidad de las tijeras
3. largos de la nariz Pliyer
4. diagonal corte Pliyer (cualquier tamaño)
5. vernier Caliper(Optional)
Pasos de trabajo:
A. Desmontaje de:

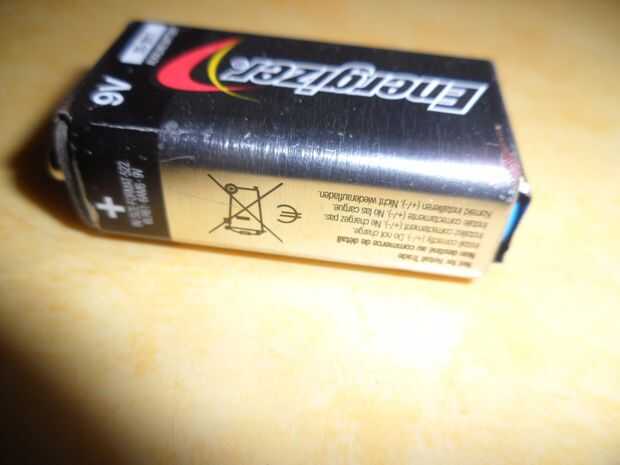

1. tratar de cortar el lado (el lado no-coser sería mejor) de la batería de 9V con dremel. La mitad de ella sería mejor, para no dañar las partes internas. Vas a extraer la hoja terminal sin daño y debido a la cáscara de dos esquina debe ser removida completamente.
2. Recorte el área restante con corte diagonal pliyer.

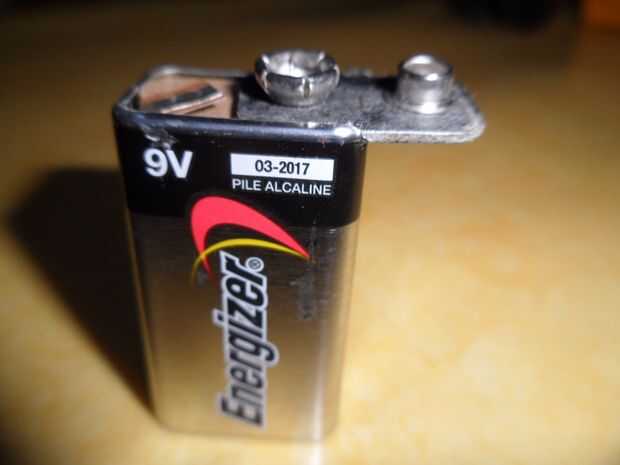

3. Deslice el tablero de bornes y quitar todas las partes internas.

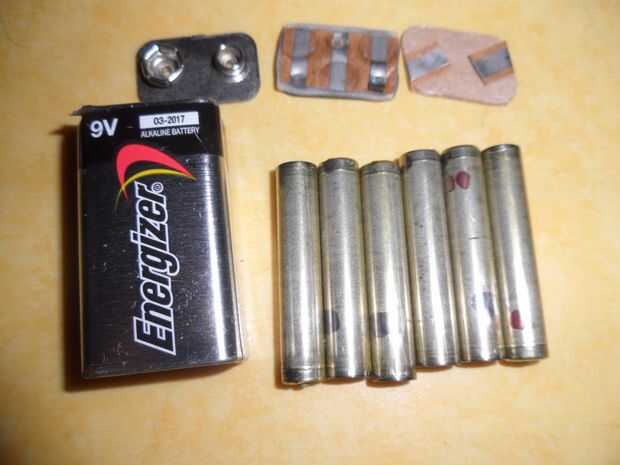

4. deseche todas las partes internas y sólo tener tablero de bornes. También necesita la cáscara. Puedes ver la 6pcs de celdas y fondo y puente superior hojas.
5. hacer ajuste final el lado cortado para fácil deslizamiento en el tablero de bornes.

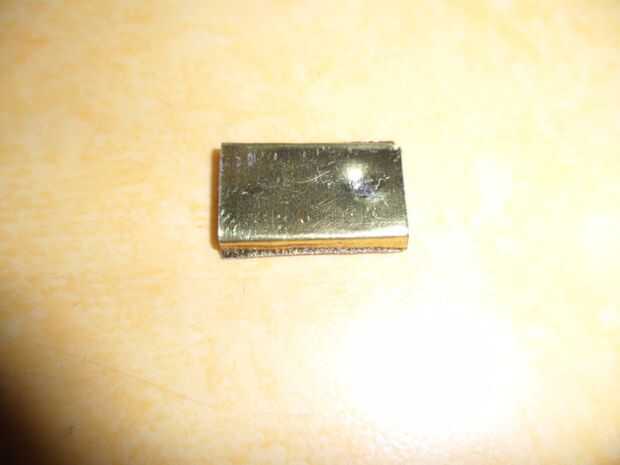

B. hacer hoja inferior
1. porque el tipo AAA batería del Li-Ion es leve ya que las células de unidad existente, usted tiene que hacer placa de unos 2 mm extruido fondo.

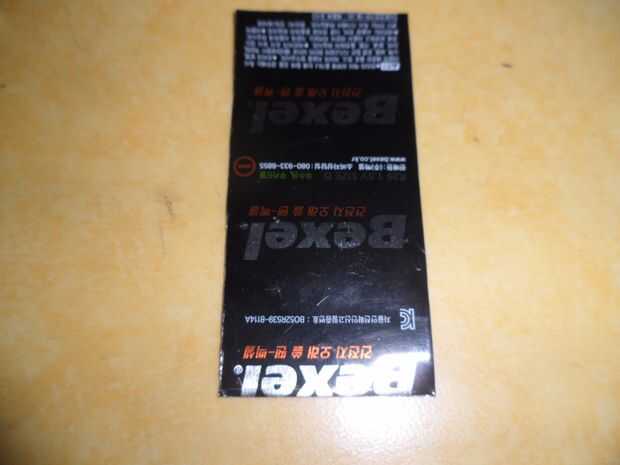

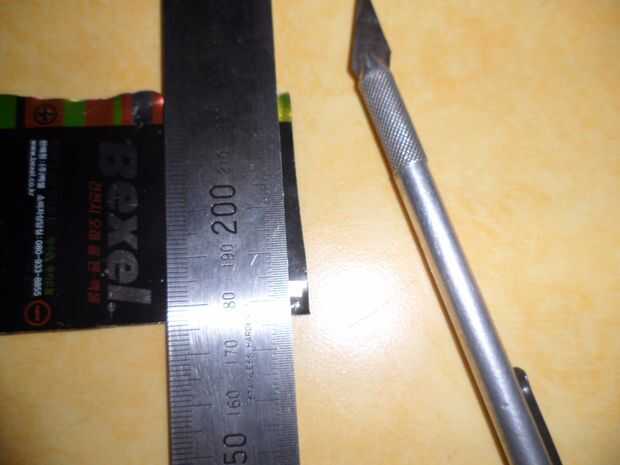

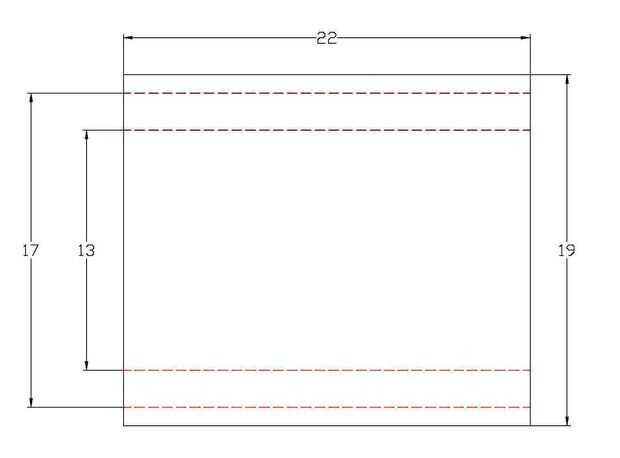

2. con la hoja plateada estaño hasta se vuelva a encender, tiene que proporcionar hoja recortada y marcada de doblaje según el dibujo.

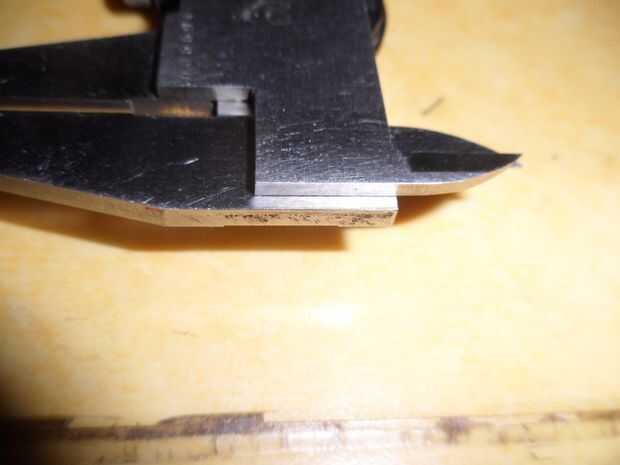

3. a través de mi experiencia que financiar la medida paso de pie de rey es muy útil para marcar este tipo de hoja pequeña. Después de establecer el valor de la medición de la pinza, poner la hoja a la medición del paso y trace la línea con un cuchillo. Será mejor visualmente si la superficie se pinta.

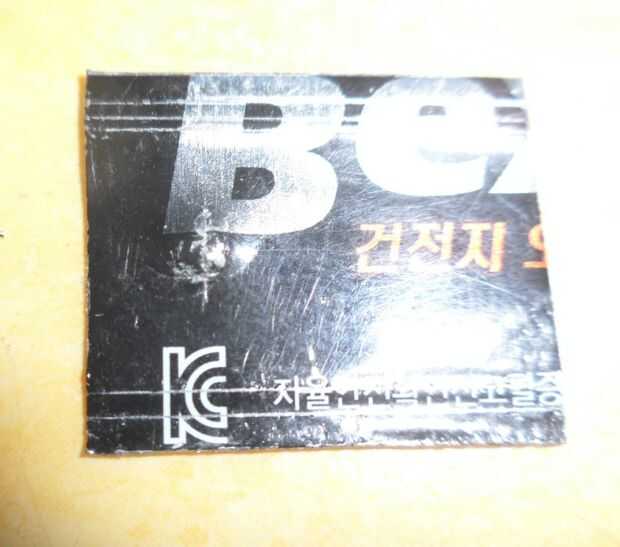

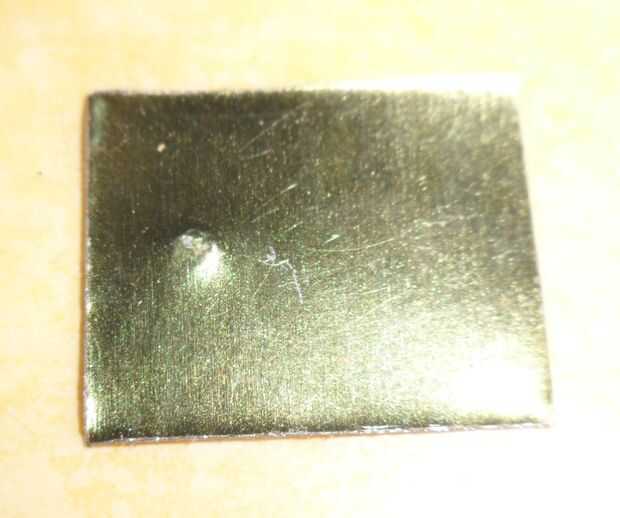

4. antes de empezar a doblar, hacer un punto sacado de batería negativo contacto. Empuje hacia abajo con un destornillador Philips aproximadamente 5mm dentro de la línea de centro.
5. doble primero la parte interna de la extrusión. Trata de encajar la hoja plegada en la parte inferior de apertura. Ajustar el ancho si es demasiado flojo de apretado.
6. doblar que el borde con longitud mínima. El borde se requiere para mantener la hoja inferior en posición.
7. trata de encajar en la bajera doblada hasta el fondo de apertura. Será necesaria cierta deformación debido a la esquina redonda.
8. cuando te sientes bien con la sábana bajera, pulir las zonas de contacto de la batería (extruido y el lado cercano) con Dremel o papel de lija para el buen contacto de la batería positivo y negativo.
C. Asamblea

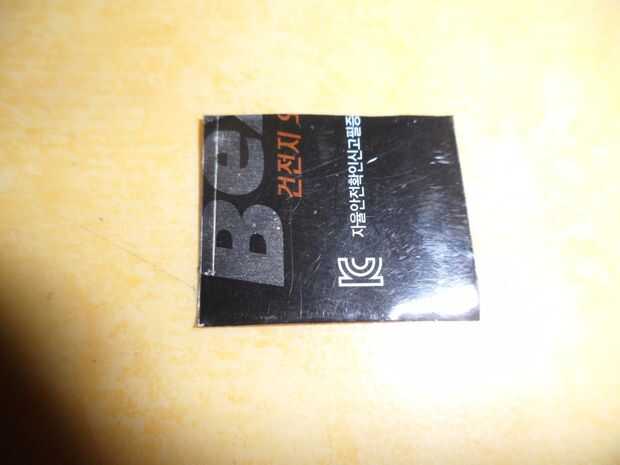

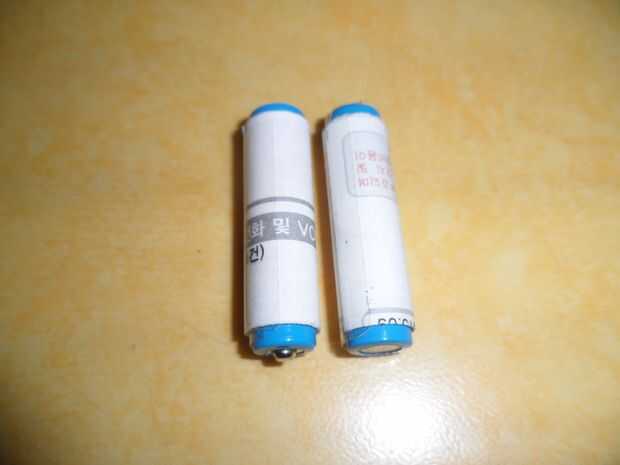

1. el tipo AAA batería del Li-Ion es demasiado delgado para caber en el shell de 9V. Yo he rodado una hoja de papel (para hacerlo más grande.

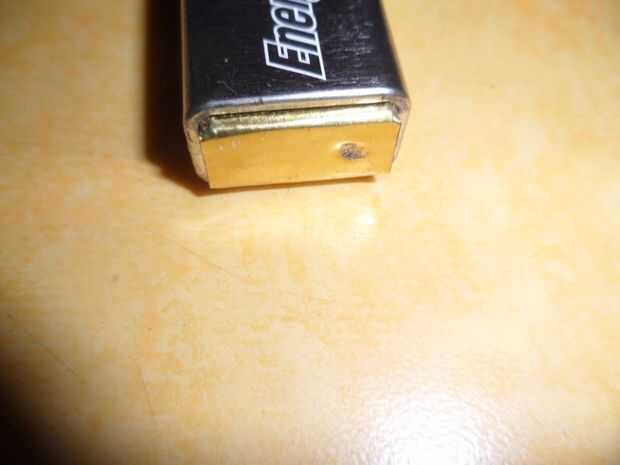

2. poner en la hoja inferior acabado en posición. El punto de extrusión irá al lado positivo.

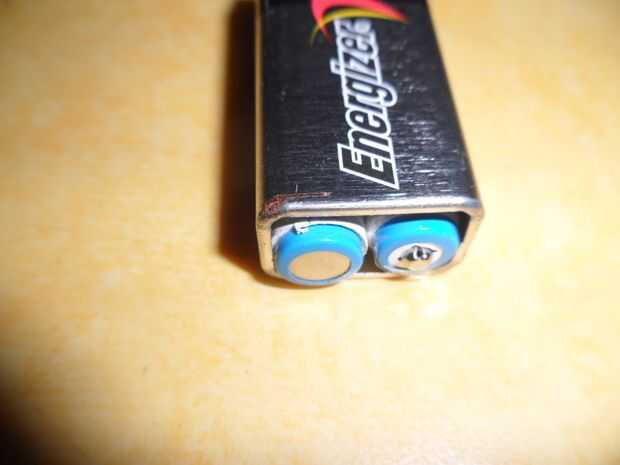

3. poner en la dos tipo AAA batería del Li-Ion en la posición (arriba, abajo).

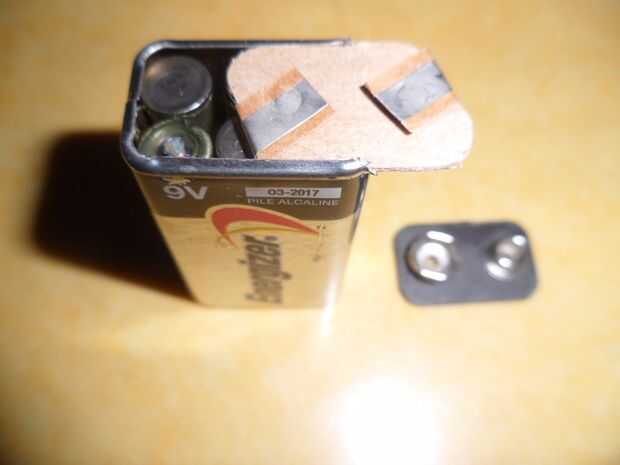

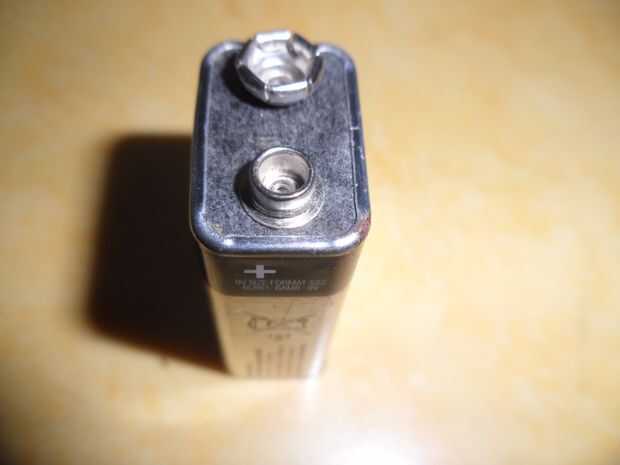

4. Deslice en el tablero de bornes en posición. El terminal hembra irá en primera.

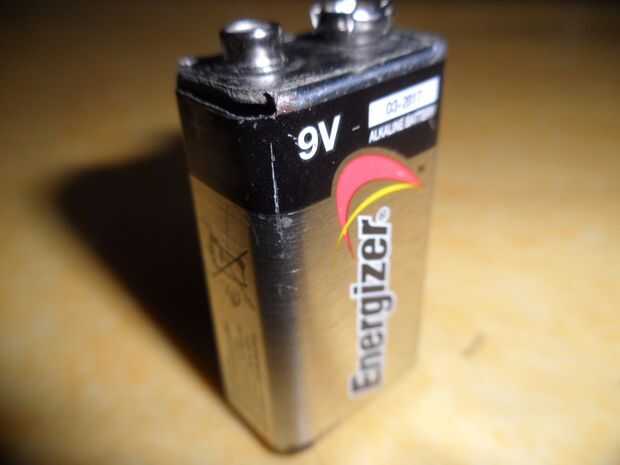

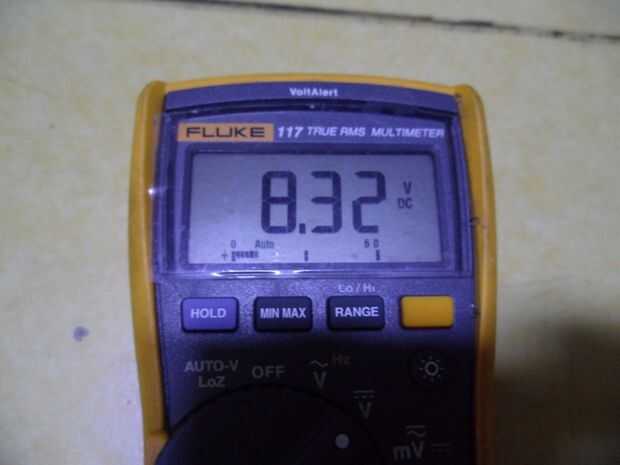

5. Verifique el voltaje y la polaridad de la batería. Mi medida era 8.32V.
D. aplicación

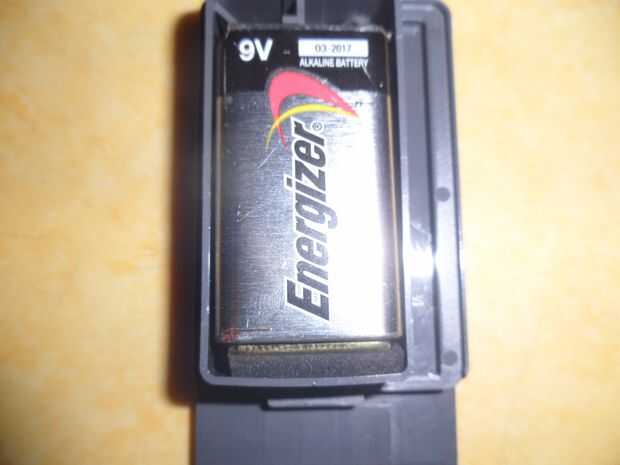

Había abierto el compartimento de las pilas de mi DMM y aplicada la nueva batería. La esponja, copia de seguridad de la batería hace permiten aceptar la nueva batería que es de unos 2 mm más largo que normal.
E. acabado
Con este proyecto, pude guardar mi tiempo para comprar la nueva batería y algunos penny también.
El voltaje real de este nuevo paquete de muestra 8.32V, que funciona perfectamente con mi DMM.
