Batería hackeable

* aviso legal: este contiene baterías de Li-On, pueden ser peligrosos pero también lo son las herramientas eléctricas. Por favor respeto electrónica y su maravillosa naturaleza, como Im no se hace responsable si haces algo estúpido *

Primero y principal, no hacerlo, sin embargo quería compartir a la comunidad, porque para mí, esta Ive batería encontrada parece ser muy hackeable para otros fines. Heres las especificaciones:

Voltaje de entrada: DC 15-24V 2.5A Max
Salida de voltaje: 12-24V C.C. 4A Max 70W
Especificaciones en la caja dicen su 52Wh
Salida máxima es 72W.
Tiempo de funcionamiento: 4 hrs dependiendo de la carga
Tiempo de carga: 3 a 8 hrs.
Pesa alrededor de 418g

Lo encontré en walmart.com (dónde más!) Por alrededor de 8 dólares. Pensé, bueno, esto tiene que ser útil en algo más que lo que fue diseñado para. Su originalmente para ordenadores portátiles, pero teniendo en cuenta el voltaje de entrada/salida y otras especificaciones de comprarlo no me pude resistir. Mi pensamiento inicial fue que contendría las baterías de NiMh, pero hoy Cuando miré en la parte posterior, dice que contiene células Li-On. Hmmmm. Esta petición de ser hackeado.

En las fotos. No pude mantener a mis manos de esta cosa. Yo sabía que había un camino interior, pero ¿cómo? No es de extrañar que prueba lo a mi fuente de alimentación de netbooks y no cabe. Gee que sorpresa (sarcasmo).

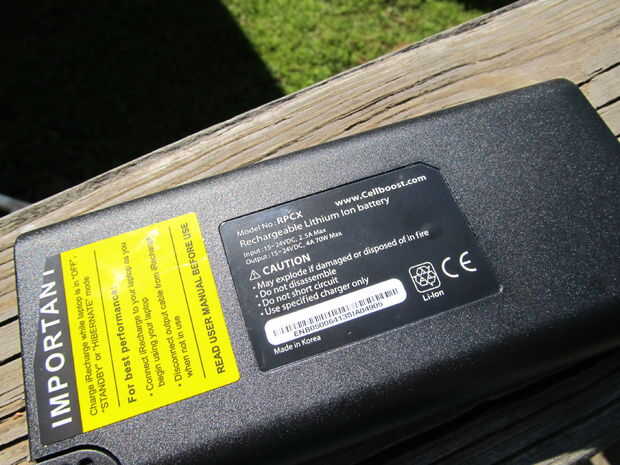

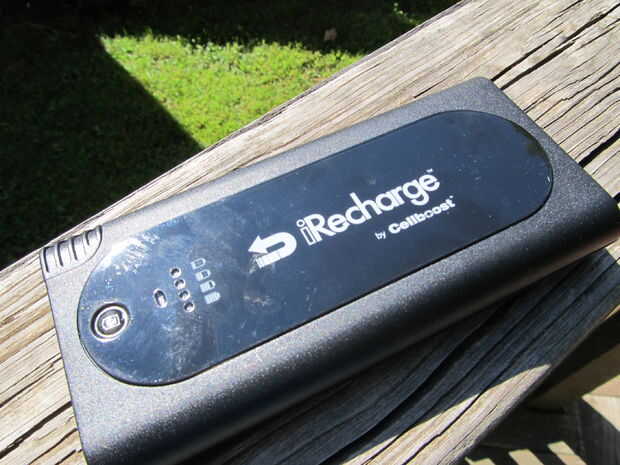

Fotos 1 y 2 muestran el exterior del mismo.

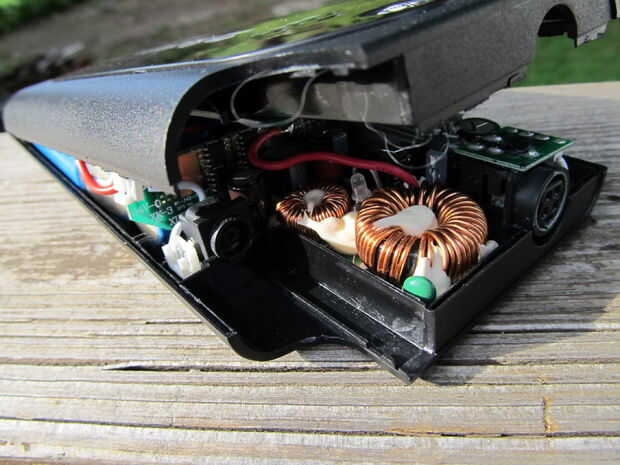

3ª foto muestra sólo una ojeada del interior como estaba abriendo... y un vistazo a lo que estaba oculto. ¿Las baterías de litio que dices? Me pareció interesante...

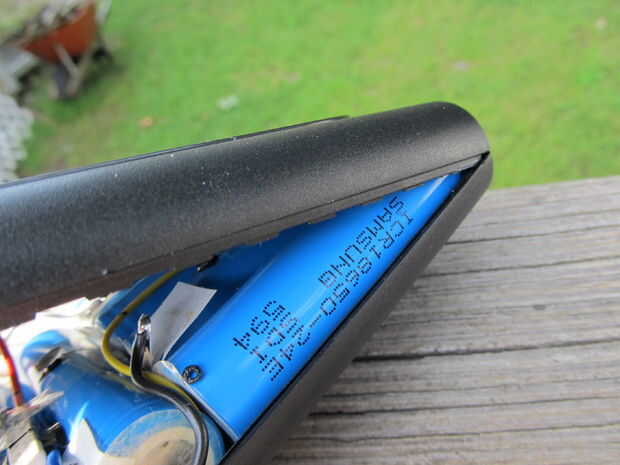

4 º foto es auto explicativo. Hmm de Li-On baterías fabricadas por samsung. Una rápida búsqueda en la web me trajo aquí (clicky). 2400mAh. las células están conectadas en serie-paralelo. Voy a adivinar su algo como 4800mAH por celular Dual @ 11.1V total. Dont Forget, que tensión se potencia aún más...

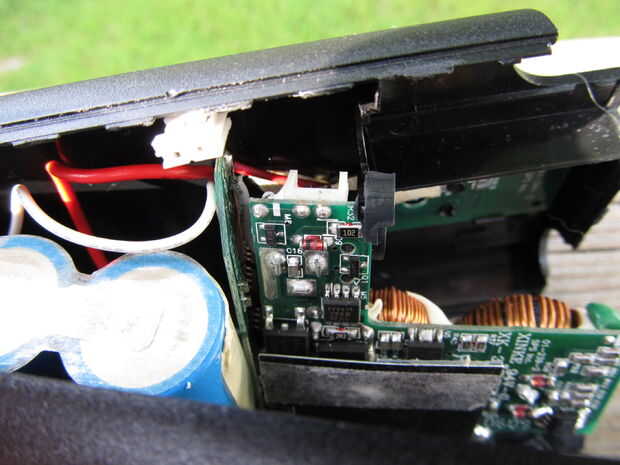

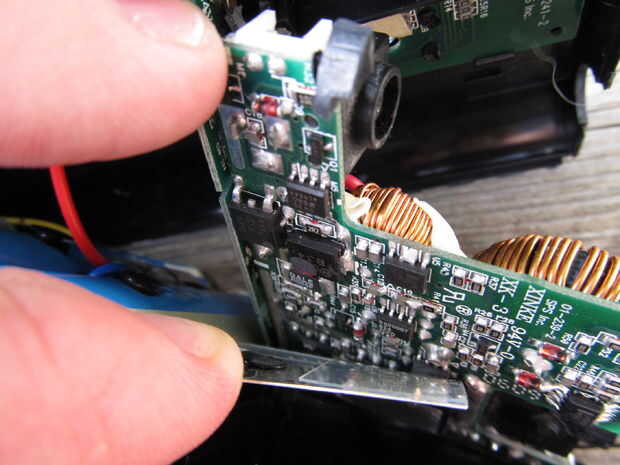

5ª y 6ª foto me muestran tratando de echarle un vistazo a la parte inferior de las cosas, tratando de determinar dónde va ese conector de entrada. Es una mierda que no tengo cargador poner los adaptadores que vienen con. Hackear a mi amigo, hack en .

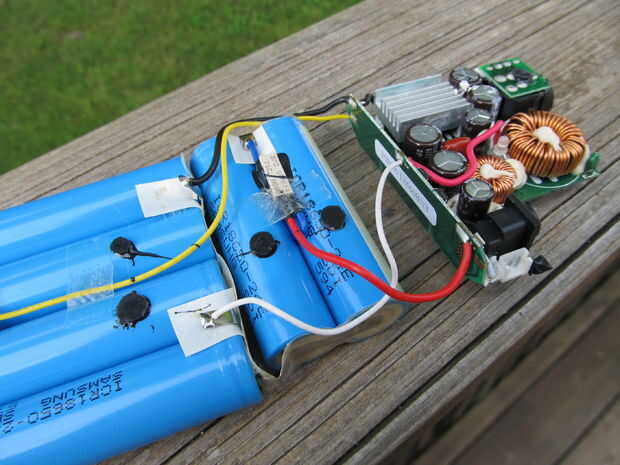

Última foto muestra todo el asunto cayó en el paquete. OPPS. No hay células donde dañado en la realización de esta presentación de diapositivas.

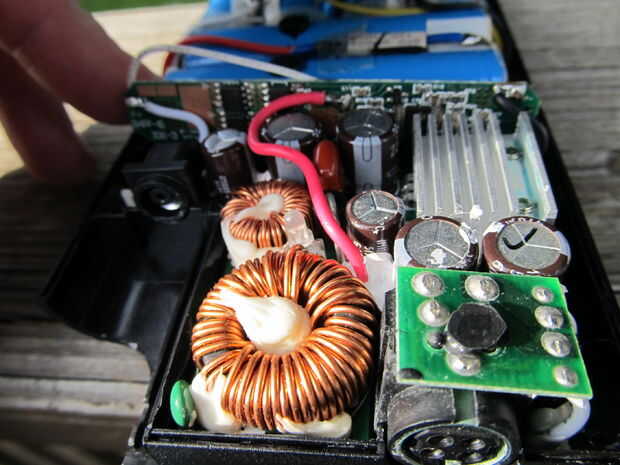

Esto es absolutamente maravilloso. Mi mente está encendida con Ideas sobre qué hacer y cómo mejorarla. Los Fets se ajustaron a un pedazo de aluminio. ¿Mejora allí? Apuestas. Ártico de plata de los hackers de mi compañero. Me siento en algún momento que probablemente habría recalentado. Soy en realidad pensando en reemplazar el circuito del convertidor boost todo, por algo... ¿Más pequeño y que necesita 4 amperios de la corriente de todos modos? IM seguro de 1amp sería suficiente (en cuanto a la salida de la Junta no se ve como si tiene algo que ver con la carga, pero puedo equivocarme).

Lo más sorprendente que encontrar sobre esto es que el voltaje de entrada es casi exactamente igual a lo que un Panel Solar pone hacia fuera para cargar una batería de 12V. ¿Energía libre y barata cualquier persona? Una vez más, todo cuesta un poco menos de 10 dólares (incluido envío). ¿Han encontrado pilas Li-On por el mismo precio? ¿Tal vez, pero con cargador incorporado y convertidor? .

Oh no vincular el producto aquí, probablemente se considera spam :)

Actualización: soldar algunos cables en la parte inferior del puerto de carga y funciona! Por supuesto ahora me encuentro que tengo una punta de repuesto que se ajuste a la cosa, para no tener que pasar por el apuro de la soldadura. ¡ Oh bien. Además, 2 de las 6 células consigue caliente, bien caliente. Alrededor de 35 C caliente.
