Paso 7: La tensión
Para probar cómo la salida responde a la tensión de control, decidí usar inially un 50kohm Potenciometro para variar la tensión de entrada al pin 5 de IC2. Descubrí que cuando el voltaje de entrada está por debajo de 2.9V, ya la frecuencia de salida es impredecible y a veces mi multímetro Lee 15 Hz, 20 Hz, 30 Hz etc.. También en 2.9V, lo multímetro Lee un ciclo de trabajo de salida de alrededor del 11%. Si todavía recuerdas el escenario que hemos analizado anteriormente en el paso 3 (funcionamiento monoestable del 555 timere IC), que es exactamente el escenario que sucede cuando la tensión de control de entrada se disminuye más lejos 2.9 V. ideal el ciclo de deber de salida debe disminuir pero recuerda que el ciclo de deber del reloj es en un 90% por lo tanto, la duración del estado bajo entrada es 1 décimo del período total. Disminuir el ciclo de deber de salida también significa disminución de la duración del retraso y cuando alcanza un punto donde el retardo de salida es menor que la duración bajo entrada del reloj, la salida de retriggers ya que cuando cambia a alto, el disparador entrado es todavía bajo, restableciendo así la demora como si la frecuencia se incrementa por el multímetro. Dadas estas condiciones, la salida del ciclo de deber mínimo ideal debe ser 10% pero basado en las mediciones iniciales, fue descubierto para ser alrededor 11-12%.
Por otra parte, cuando el voltaje de control de entrada es superior a 8.6V al 95% medido, la frecuencia de salida se reduce a 5 Hz y la única explicación que se me ocurre es la siguiente: aumentar el deber ciclo más significa aumentar la duración del retraso de tiempo donde se superpone la siguiente entrada. Cuando la entrada activa bajo, la salida es todavía alto que significa que el tiempo de retardo es todavía por lo que se omite la entrada de disparador. Su como si IC2 salta un disparador de entrada a la vez reduciendo la frecuencia de salida a la mitad.

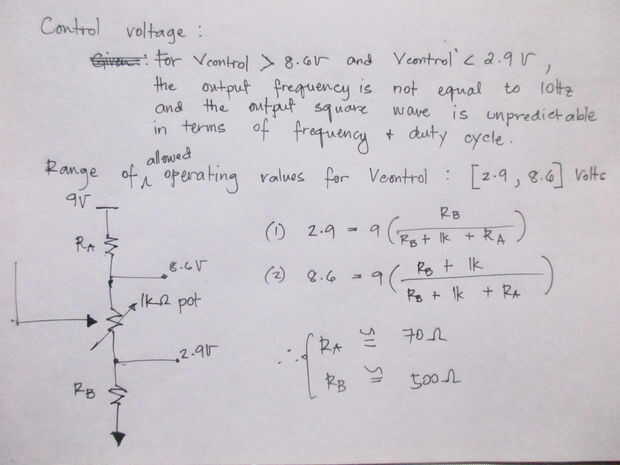

De acuerdo con este resultados, tenemos que crear una configuración de resistencia, esta vez utilizando un potenciómetro 1kohm, tal que la tensión mínima de entrada al control del pin de IC2 sería 2.9V y la entrada de voltaje máximo sería 8.6V desde una fuente de voltaje de 9V. Para lograr esto, descubrí que necesito dos resistencias adicionales en serie con el potenciómetro. (Los cálculos se muestran en la imagen de arriba).
Con esta configuración de resistencia, ahora estamos listos para probar si todo el circuito funciona como inicialmente previsto.
