Control de velocidad del motor con cerebro...

Mi proyecto sobre control de la velocidad de un motor por su mente... Se trata de un proyecto de módulo Arduino y Neurosky ThinkGear... El objetivo es controlar la velocidad de golpe de secador de pelo para levantar una pelota de ping-pong y flotar con la ayuda de sus ondas cerebrales... Control de la mente...

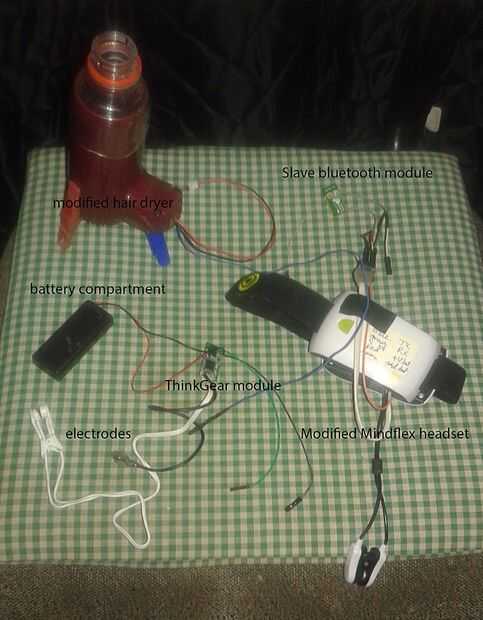

Cosas que necesitará:

-Módulo ThinkGearAM Neurosky (utilicé un auricular de repuesto Mindflex modificado)

-Emparejado 2 módulos bluetooth (esclavo y maestro)

-Arduino

-Secador de pelo (modifiqué un viejo, usando sólo DC motor y caja)

-IRLZ44 lógica mosfet Mosfet se une al motor de secador de pelo para controlar la velocidad de la misma.

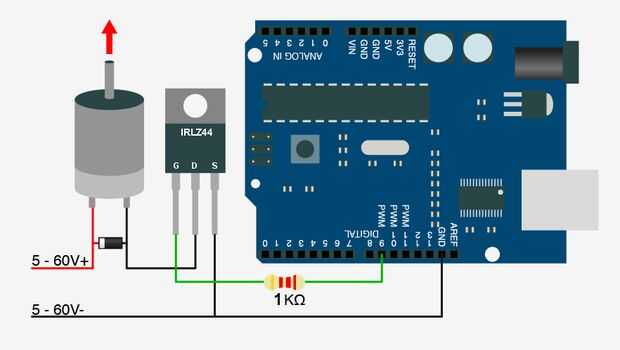

MOSFET circuito controlador de motor es el siguiente:

Módulo maestro bluetooth está conectado a los pines de Arduino rx-tx para recibir datos de ondas cerebrales ThinkGear módulo de la... Datos de onda cerebral es procesados por el módulo ThinkGear dentro de auriculares (que funciona con 2 pilas AA), un electrodo seco recoge los datos de mi frente y lo envía sobre esclavo módulo bluetooth al maestro bluetooth módulo Arduino... se necesita onlt tx conexión del módulo al pin rx de bluetooth... Hay muchos ejemplos detallados en internet acerca de esta conexión...

Hoja de datos de ThinkGear AM: http://www.seeedstudio.com/document/pdf/TGAM%20Dat...

Biblioteca de Arduino BrainWave: http://dangerousprototypes.com/2013/11/11/arduino-...

Arduino bluetooth HC-05 conexión:

La escritura de Arduino para controlar el motor con los datos del cerebro es la siguiente... Y no te olvides de votar por mí si te ha gustado este proyecto...
