Paso 9: Central de elevación Base disco y disco

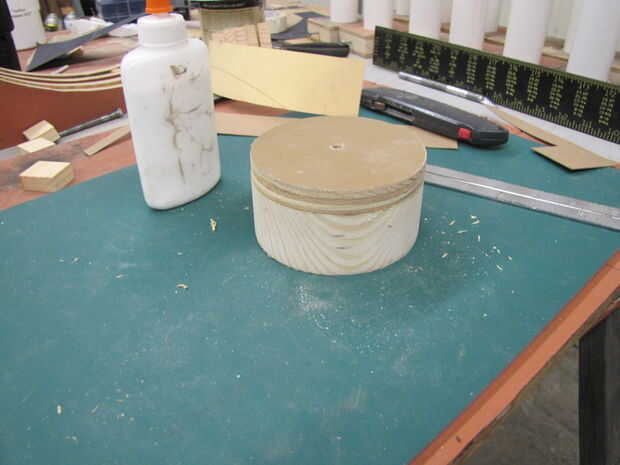

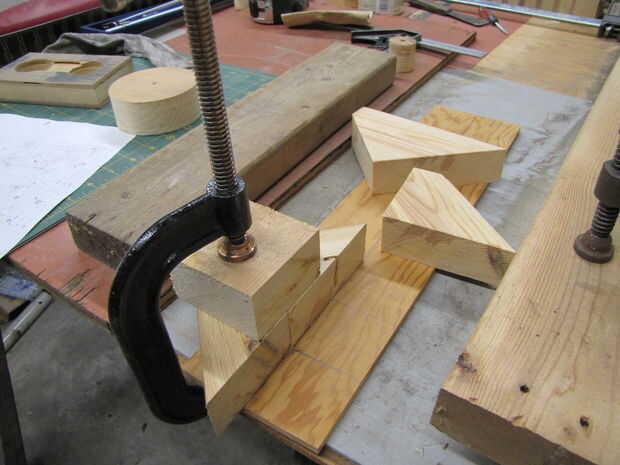

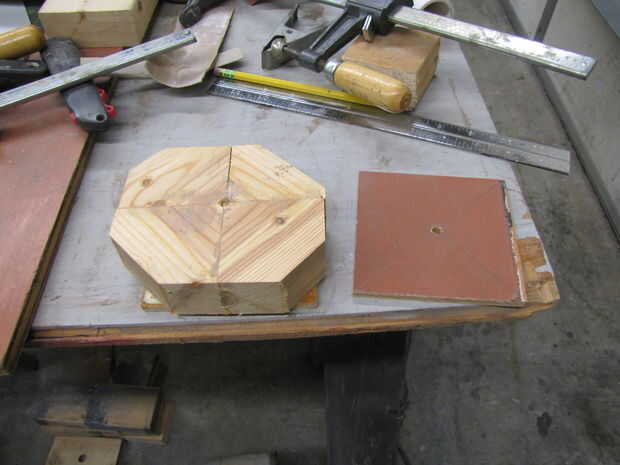

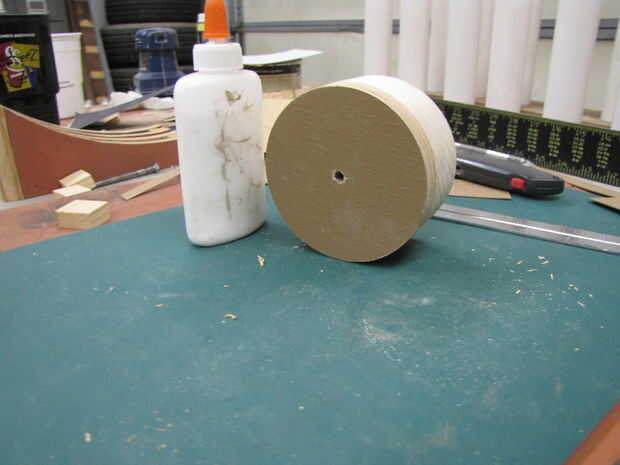

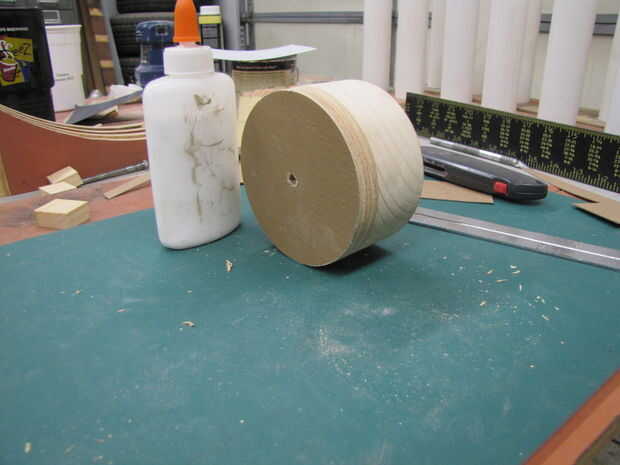

Usé cuadrantes de pino en lugar de una sola pieza para evitar que los ojos del tornillo penetre veta. Corté los cuadrantes de desecho 2-por el material, asegurándose que el grano del borde paralelo a la hipotenusa de los triángulos y pegado a un pedazo de madera contrachapada de contar ya con el centro marcado con un agujero perforado para que coincida con el piloto de la Sierra de agujero de 4". Después de la fijación y permitiendo que se seque, perforé el agujero piloto a través de los pinos para marcar el centro de la capa restante de madera contrachapada. Después de esta capa se pega, corté el disco usando una sierra del agujero 4" en la prensa del taladro.

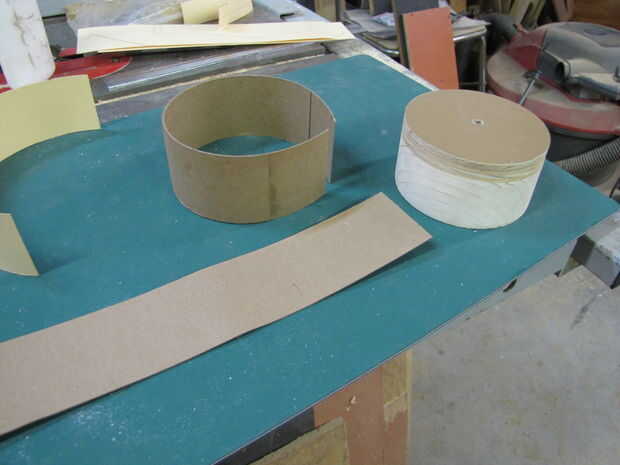

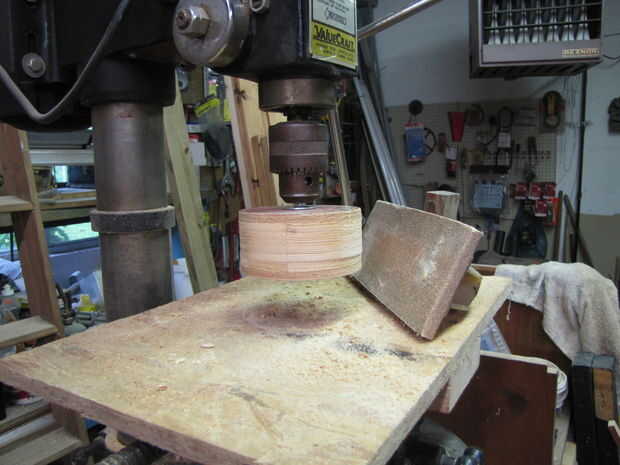

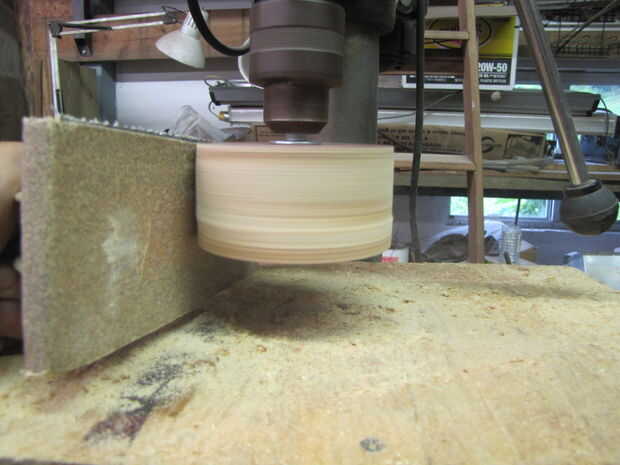

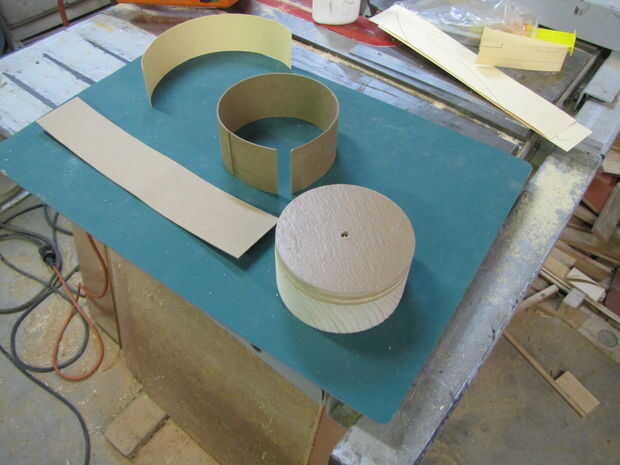

Usando un perno de ¼", fender arandelas y una tuerca de acoplamiento, había montado el disco de corte en el taladro y lija suave en la circunferencia. Como con la parte inferior guía clavijas, envuelve el disco con cartón y papel que calza perfectamente dentro de un anillo de 4" PVC. Aseguró el disco de madera interior de PVC con un tornillo de drywall. Con la bandera de apoyar los bolsillos, marcó el PVC como perforar agujeros para los ojos del tornillo; roscado en los ojos del tornillo, comenzando en la misma posición relativa; y los ojos con una 17/64" broca de escariado.

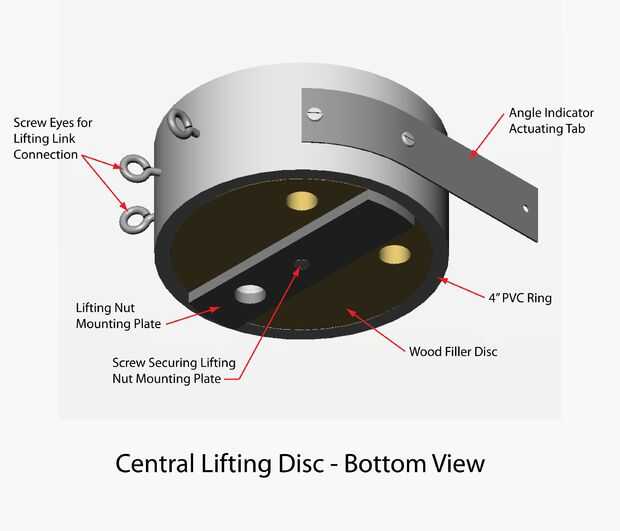

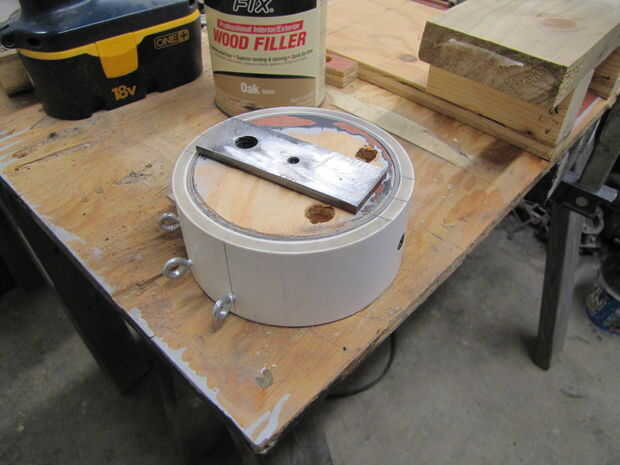

(3) ½" los orificios perforados en el disco: 1 para el tornillo de elevación y 2 para las barras guía. Utilizar una pieza Forstner de 1", perforó un hueco en la parte inferior de la masilla para madera para el ½" tuerca de elevación. Esta tuerca, que ocupa el vástago roscado para el tornillo de elevación, está conectada a través de una placa de montaje. ¼ "x 1½" acero stock, corté un pedazo que cabría en el interior diámetro de 4" PVC. Taladré un agujero de ½" para la varilla roscada y un orificio de 13/64" a ser aprovechado para un hilo de ¼-20. Un ¼" máquina tornillo cabeza avellanado asegura la placa de montaje a la parte inferior de la Asamblea de disco.

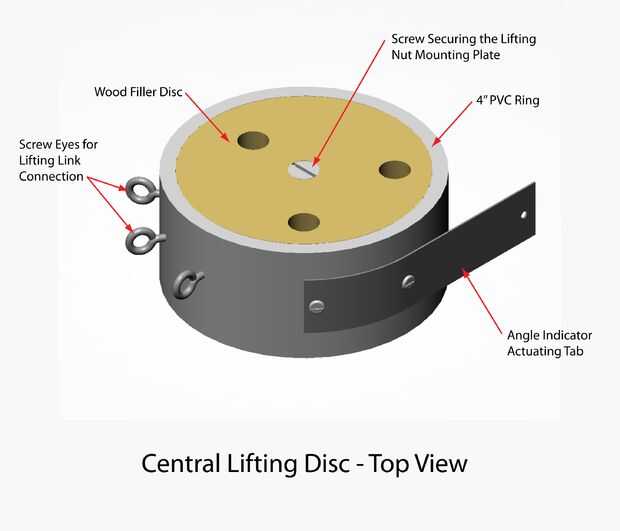

Para accionar la cinta de indicador de ángulo de elevación, os adjunto en la parte posterior del disco una ficha corta de una tira de chapa. Se une al disco a través de dos tornillos para madera y tiene un agujero cerca del extremo para el tornillo que sujeta la cinta indicadora a la pestaña de sujeción.

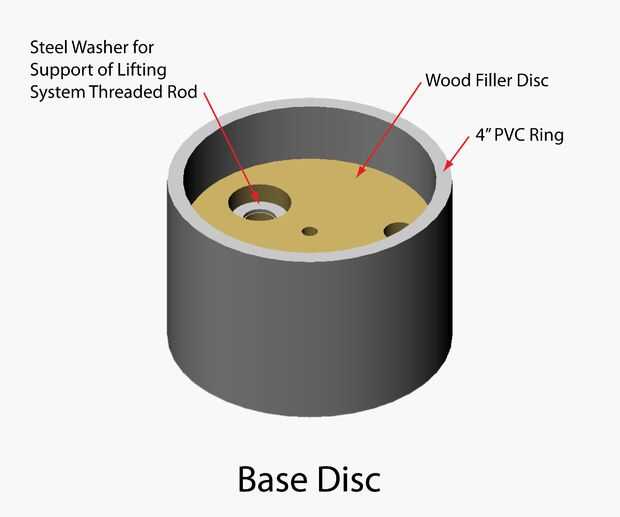

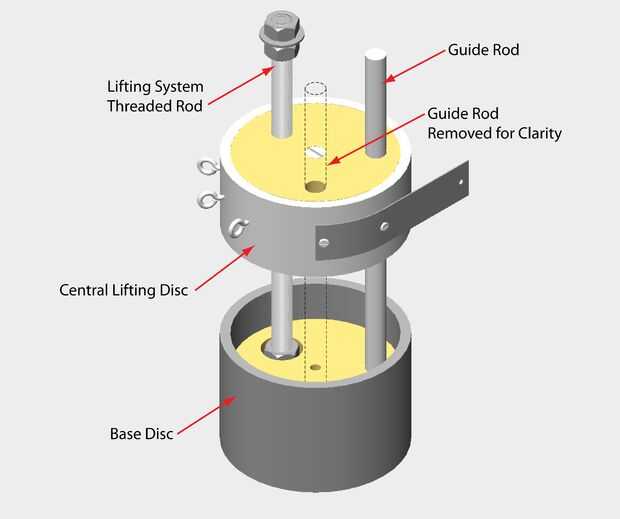

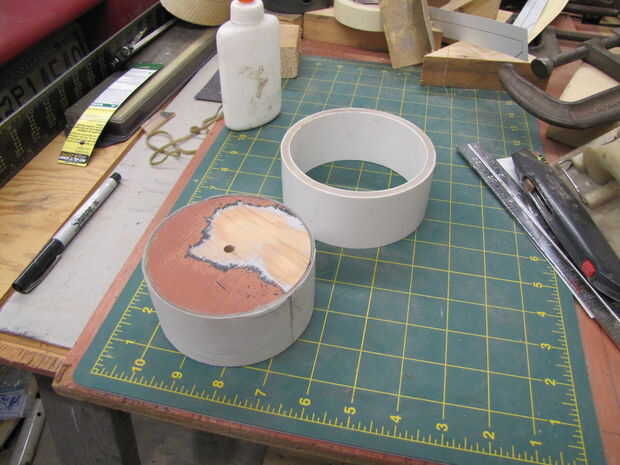

La construcción de la base disco es similar al disco de elevación central, menos los ojos de tornillo, tuerca de elevación y ficha de indicador. No había necesidad de montar el disco de pino de cuadrantes, puesto que no hay ojo de tornillo están presente alrededor de la circunferencia.
