Basados en Arduino pantalla música visual (2 / 4 paso)

Paso 2: Alambre de todo:

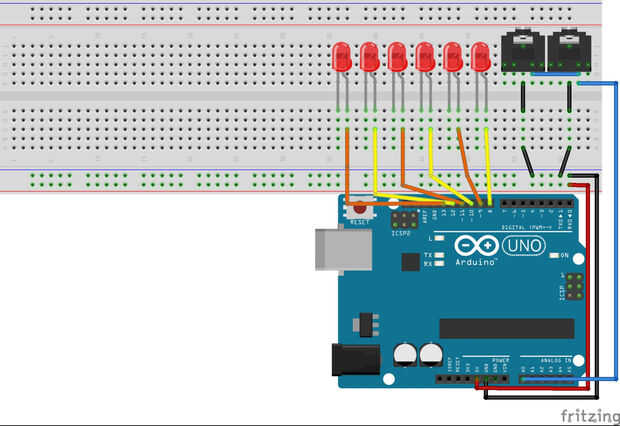

Tiempo para construirla! Tampoco puede seguir el dibujo de Fritzing, o mis instrucciones.

  • Cable de energía de tu Arduino a tira de la energía de tu protoboard. (No olvides tierra!)
  • Enchufe los conectores de audio al lado del otro y el audio hacia fuera los pernos de alambre entre sí. Cable los pines de tierra a tierra.
  • Conecte el pin analógico A0 a la salida de audio en las tomas.
  • Los 6 LEDs en una fila en el protoboard, conecte los lados de la ground a tierra a través de las resistencias de 220 ohmios.
  • Cable de pines digitales del Arduino 8-13 a los 6 LEDs en la protoboard.

¡ Listo!
