Barato poder suministrar de componentes disponibles (5 / 5 paso)

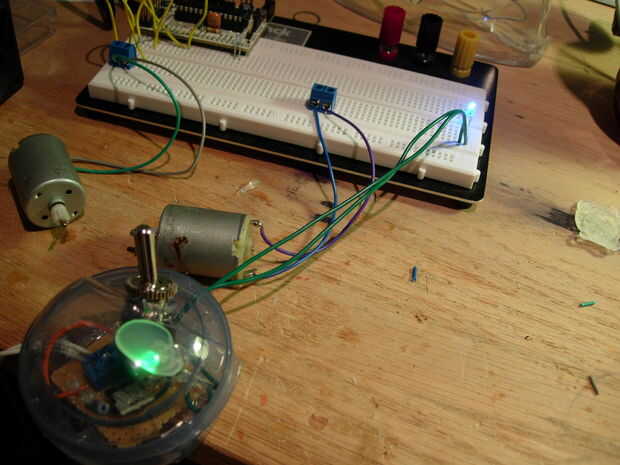

Paso 5: Enchufe, disfrutar.

Ahora Atornille los cables desde el ladrillo de la energía en los terminales de la derecha en el tablero (no creo que es importante, pero para el motivo de la Convención puede importa a usted), y luego los cables a tu poder suministrar en otros terminales (o los mismos si su perezoso y como tener que lidiar con la dificultad de intentar conseguir dos cables en el mismo terminal al intentar enroscarla)

Intento a voltajes de baja primero. El LED debe encenderse en 3v. Sin embargo, si el LED no enciende, desconecte inmediatamente y revise su circuito. Esto significa una de dos cosas, ya sea tu LED está muerta o al revés, o tienes un corto y rápidamente están matando su ladrillo de la energía. Examinar todo con un multímetro, asegúrese de que el LED va la manera correcta y vuelva a intentarlo. Incendios eléctricos no son divertidas, así que asegúrese de que no empezar uno.

Otra nota, me di cuenta de que los 7805 tiene un disipador de calor por una razón, y que mi caso fue prácticamente sellada, por lo que perforado unos agujeros de ventilación para cosas interesantes hacia abajo un poco. Dudo te necesitan, pero bueno.

Espero disfrutar de esto y por favor, hágamelo saber lo que piensa o lo que me preguntas. Otra vez, si vida en Montreal y sabe de un lugar a comprar componentes electrónicos sería impresionante si usted puede me avisan.

Aclamaciones.
