Barato, bonito y raro A4 del trazador de gráfico ($25 + algunos chatarra) (7 / 9 paso)

Paso 7: Montaje todos junto

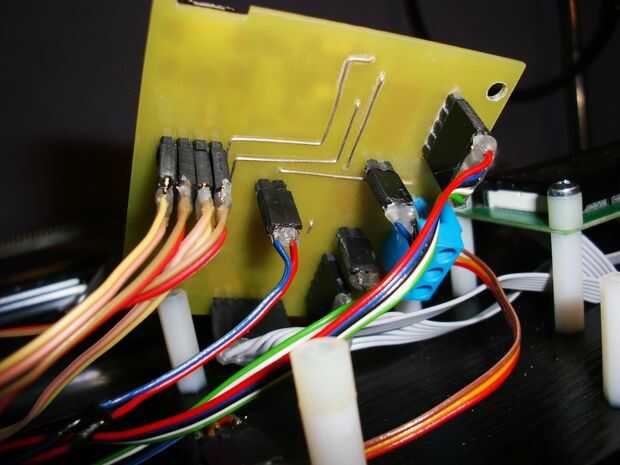

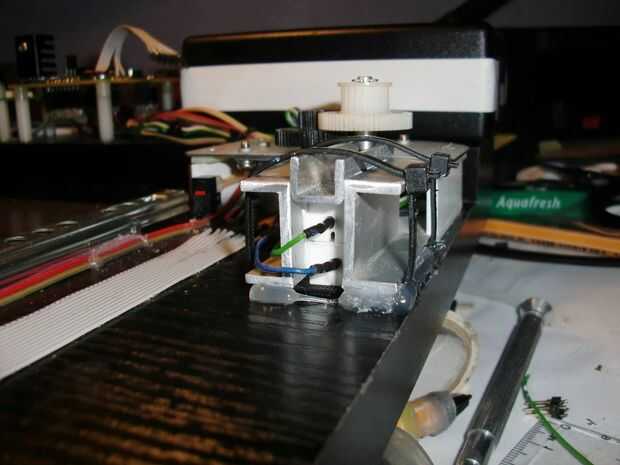

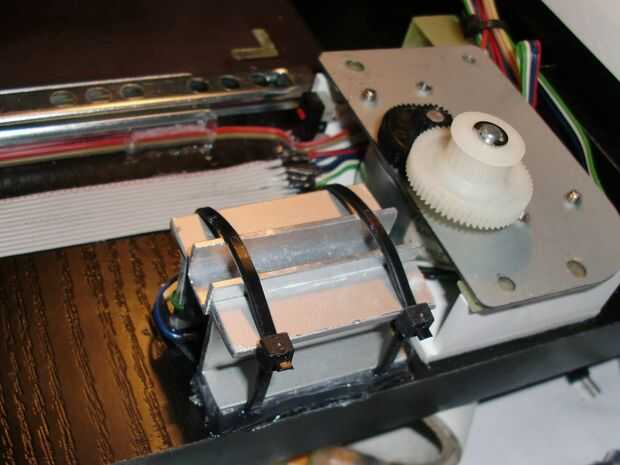

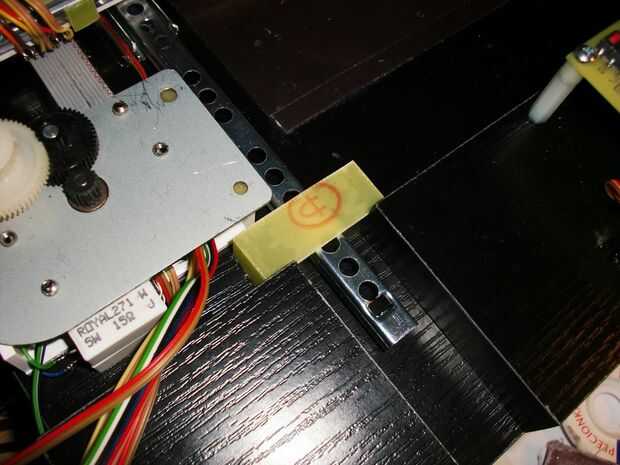

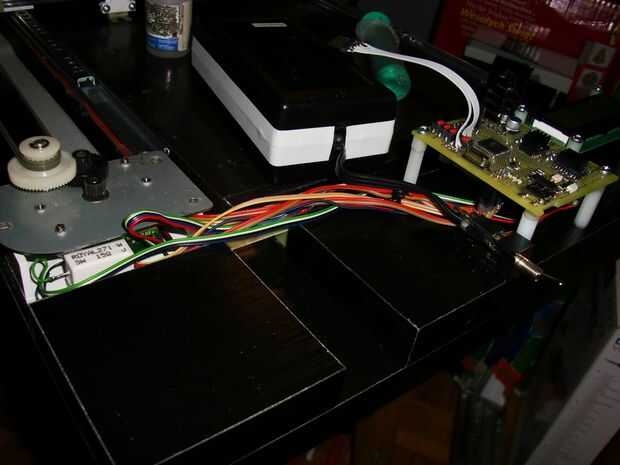

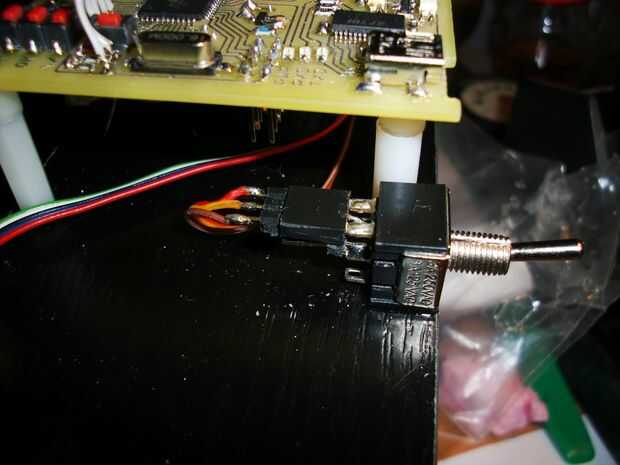

En la segunda foto que se puede ver un "puente" hecho de laminado - se hace porque el regulador puede atrapar en los cables. También hay dos resistencias de 15 ohms 5W soldadas en serie con las bobinas del motor de pasos de X. Tuve que bajar la corriente del motor, pero más tarde que pasé estas resistencias (que se muestra en las dos últimas fotos). Sólo tiene que conectar cada toma goldpin como presentado arriba.

Los titulares de la hoja de montaje

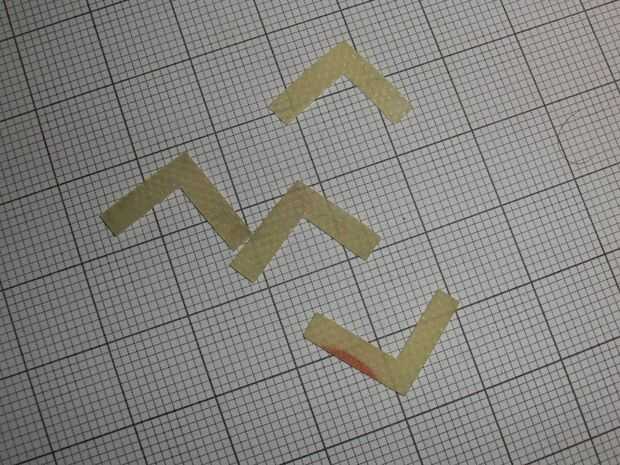

La hoja debe estar sujeto en posición constante. Utilice tijeras para cortar estos "rincones" en laminado y arena a cerca de 0.2 mm de altura. I montado con cinta adhesiva de doble cara, fijar las posiciones y luego pegados con pegamento. Para determinar posiciones, necesita dibujar líneas de principio a fin de cada eje (simplemente quitar las correas dentadas, introducir el bolígrafo y moverlo con la mano a lo largo de cada eje).
