Barato, bonito y raro A4 del trazador de gráfico ($25 + algunos chatarra) (3 / 9 paso)

Paso 3: El sostenedor del electroimán

Es el momento de construir la parte mecánica de la máquina... empezaremos desde el eje Z.

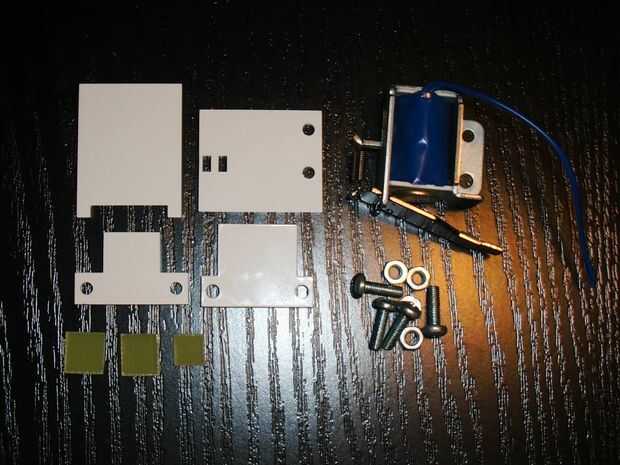

En primer lugar, encontrar piezas de plexiglás presentadas en la primera foto. Además de eso, vas a necesitar 4 tornillos de M3 y las tuercas y 3 piezas de laminado. Sólo córtelos con tijeras. Sus dimensiones deben ser similares, pero no tiene que ser igual.

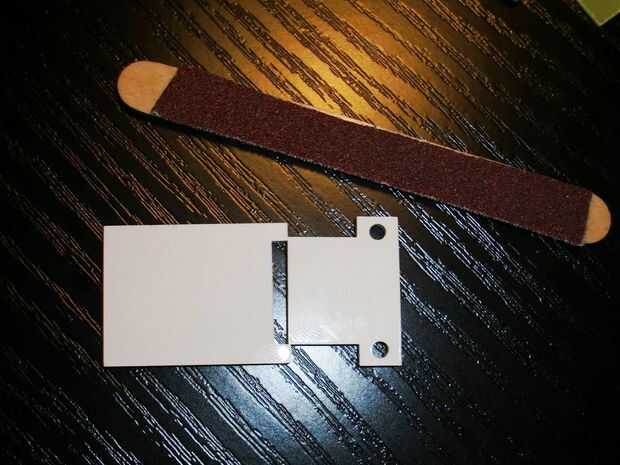

En la segunda foto puedes ver lo mal las partes fueron cortadas. Al parecer alguien no tiene en cuenta el ancho del haz láser. En realidad, todas las piezas son un poco más pequeñas de lo que pedí... De todos modos, tuve que limpiar los lados de esta parte con papel de lija.

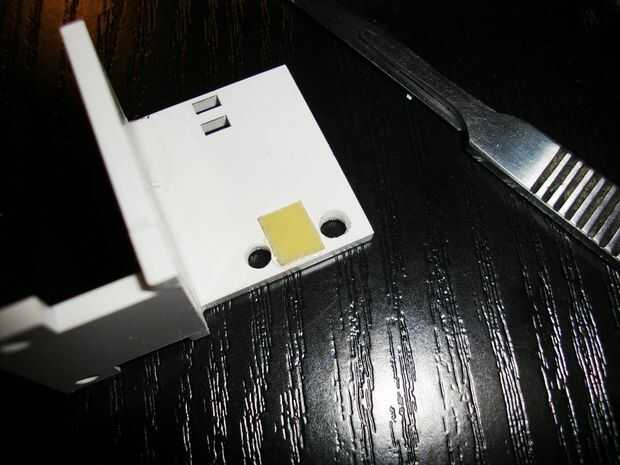

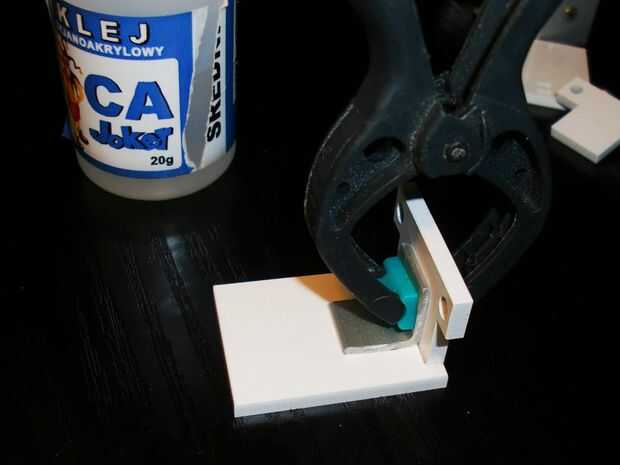

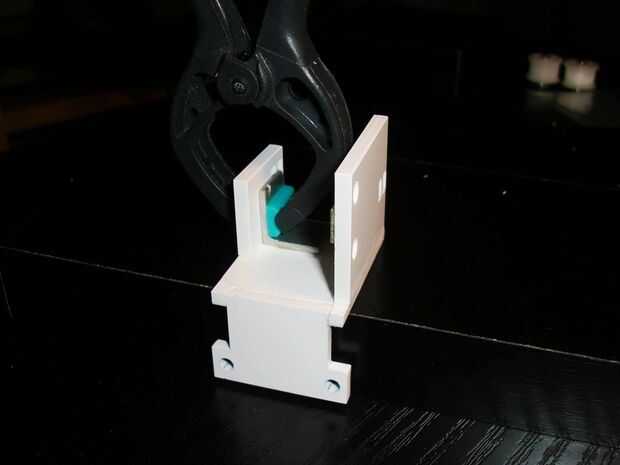

Vamos a pegar! Usé pegamento para todas las partes de plexiglás. A continuación, necesita pegar el rectángulo más pequeño de laminado. Es sólo un espacio entre plexiglás y electroimán. Puedes ver que he modificado los orificios para tornillos. Como he dicho, las partes fueron un poco fuera de escala y electroimán no encajaba. Por ahora, dejar el resto de piezas de laminado. Utilizamos en el paso siguiente.

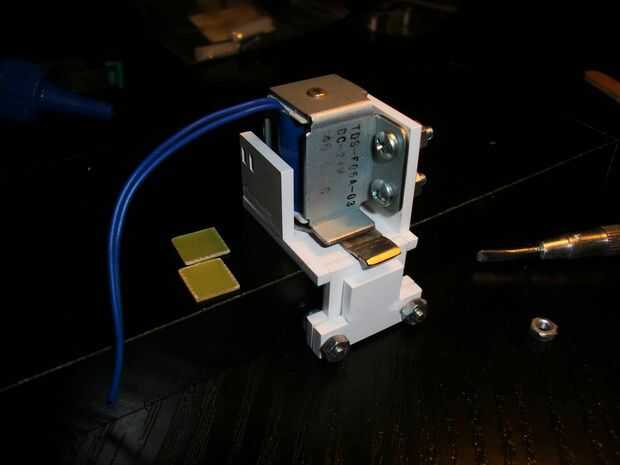

En la última foto, hay una parte adicional montada con 2 tornillos. Se utilizará para sostener el papel, pero lo haremos más adelante.
