Bandera de LED americano. (3 / 7 paso)

Paso 3: Dibujándolo hacia fuera.

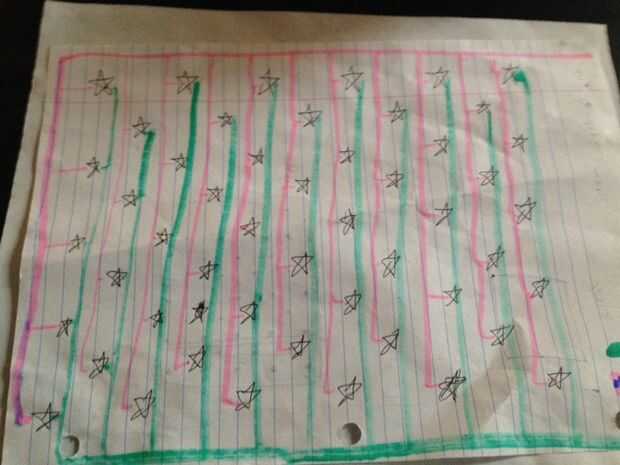

Así que lo que hice a continuación se sacó la bandera en el tablero con un lápiz. Lo que esto también me permitió hacer es sacar de mis planes para el cableado. lo que decidió es que 20 luces, cerca de 5 por línea. Mi plan es que las luces rojas en las líneas blancas, entonces voy a tener un marco que viene hacia fuera de 1 pulgada que tendrá tablas que corren sobre ellos haciendo que la luz que refleja apagado del tablero y brilla en la bandera que las rayas rojas. Pude comprar el LED de mi universidad para 20 centavos de dólar en comparación con los 2 dólares que cuestan en el radioshack pop. también necesitaba por resistencias de cada luz. compré 330 Olmos como era suficiente para protegerse de la explosión. en la imagen pueden ver mi dibujo de cómo puse que el cableado. Tenía todas las líneas positivas hasta la parte superior de la Junta Directiva y todos los negativos a la parte inferior. Luego tuve una línea tanto que corrió a la derecha del tablero.
