Banco social de pulso • A CNC-corte (4 / 11 paso)

Paso 4: Preparación para el software de la CAM

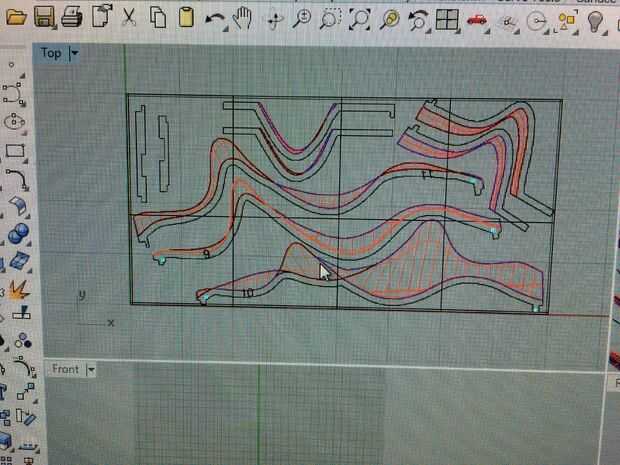

Numeración y el diseño de la hoja:

En un proyecto con tantas piezas es absolutamente crucial a cada miembro de Rhino, en los archivos de la corte, y también una vez se cortan en lápiz en la pieza. Se trata de la única manera de hacer un seguimiento de cada pieza y manejar suavemente juntando todas las piezas. A continuación dibujar rectángulos para las hojas de 4'x 8' y empezar a colocar los trozos de costilla en la hoja. Me pudo anidar la mayoría de las piezas y sólo utiliza 5 sets de 3 capas (15 hojas en total) para las costillas, (uno de los cuales era molido flip). Además utilicé tres hojas para crear las piezas y piezas de carpintería, así que un total de 18 fichas. Colocando las piezas en las hojas es importante para tener en cuenta el espesor de broca de taladro entre piezas para evitar cortar los trozos. Cada pieza puede ir de lo más cercano es el diámetro de la broca. Una pequeña sala de seguridad es buena para que no perder ninguno de su pieza. Es especialmente importante en la superficie superior de las piezas. Ya que esto va a crear la superficie de la pieza final y debe permanecer totalmente intacto para obtener resultados óptimos. Una de las hojas deberá ser flip-molidos. Esta es la pieza que contiene a los miembros de transición mediados porque son doblemente inclinados. Asegúrese de colocar todas estas piezas doblemente inclinadas en una sola hoja.

Software CAM:

Lo necesario para mí, utilizando RhinoCAM, era una curva de perímetro de cada uno para el perfil de trayectoria, un perímetro de la superficie inclinada para la trayectoria de herramienta de desbaste, (separarse los dos perímetros inclinados sobre la pieza fresada flip porque deben ser dos archivos separados) y la superficie inclinada. Es mejor poner cada uno de estos caminos en una capa diferente por lo que es fácil de seleccionar todas las curvas al establecer cada trayectoria de herramienta en RhinoCAM. También asegúrese de incluir el punto para la perforación de los orificios de alineación del taco y el número de cada pieza (no para RhinoCAM sino simplemente para su propia referencia). Una revisión importante final es para asegurarse de que las pistas se encuentran orientadas a la dirección correcta.
