Paso 3: Preparación de CNC-routed "costillas"
Selección de Material:
Opté por usar 3/4 de pulgada ultra ligera fibra de densidad media (uldf) porque es suave, fácil de cortar y relativamente ligero. En el futuro se decide usar mdf de grado exterior para no tener que preocuparse cuando deja fuera. Con esto en mente y experiencia previa que demuestra que es demasiado pesada para levantar en la cama CNC 4 4'x 8' hojas de laminación, decidí las hojas en sets de 3-capas de laminado. Así que cortó el modelo en incrementos de 2.25"(3 x 3/4"). Decidí que las piezas de dos elevación (porque son sólidos en lugar de hueco) sólo debe hacerse de 1 capa material por lo que para estos dos bordes había rebanado el modelo de 3/4".
Alineación y preparación de "Costillas":

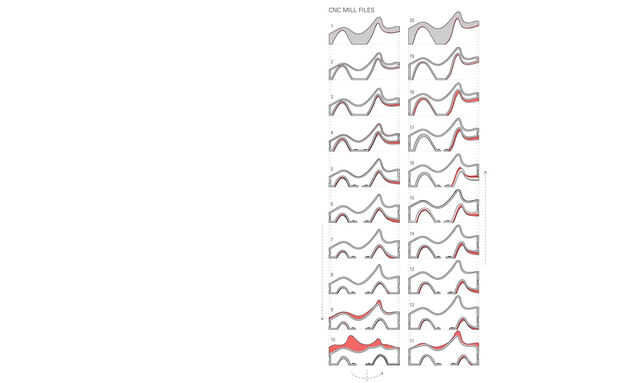

Una vez que el modelo se rebana lo es hora de colocar todas las piezas. Es imperativo que desde el punto medio en las piezas giran todos para que las superficies inclinadas enfrentan a la misma dirección. Esto es importante porque la CNC sólo puede cortar pistas en una sola dirección, no puede socavar. También es muy importante que estos sectores se rotan para obtener la pendiente en el lado derecho, más que reflejo de las piezas que dará como resultado al revés, piezas inutilizables.
Con un perímetro completamente cerrado para cada miembro de la "costilla" compensar esta curva hacia adentro para crear un grosor de 1.5". Esto permite que el interior sea hueco y reducirá significativamente el peso. En la primera iteración usé un espesor de 3" y el presidente terminó demasiado pesado. Porque es completamente sólido y gana estabilidad de esta solidez y masa total, 1.5" es un buen espesor, no demasiado fino. Seguía siendo algo pesado 1" puede ser suficiente, pero no puede garantizar la suficiente superficie de pegado, que es la principal fuente estructural de esta pieza.
Por último divide cada miembro de la costilla cerca de 5 piezas con articulaciones dedo para volver a conectar las piezas una vez cortadas. Esto permite para la maximización del espacio en cada hoja de MDF como los pedazos pueden ser anidados más fácilmente que si fueras a cortar cada costilla hacia fuera todo. Al hacer estas articulaciones dedo Asegúrese de tener en cuenta la curvatura de la hoja CNC. En vez de hacer juntas rectilíneas de dedo que hice con esquinas redondeadas usando el radio de la broca CNC que planeaba utilizar para los cortes de perfil. Esto permite que cada pieza que encajan perfectamente con ningún corte adicional necesario.
