Banco de potencia de la fuente de alimentación ATX gracias a Matthew (6 / 7 paso)

Paso 6: Añadir algunos bling

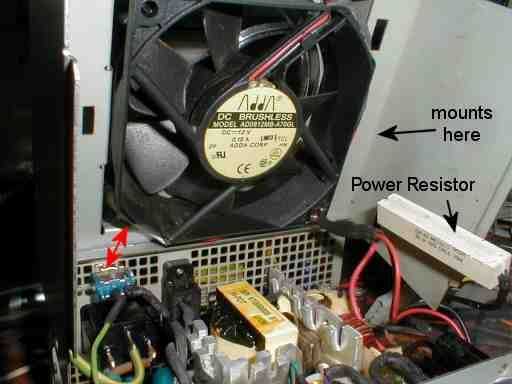

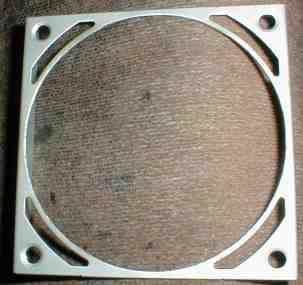

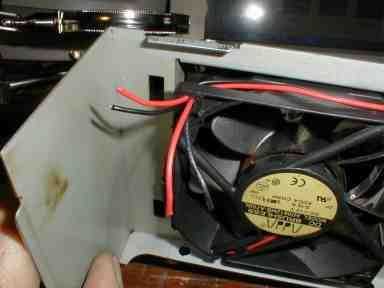

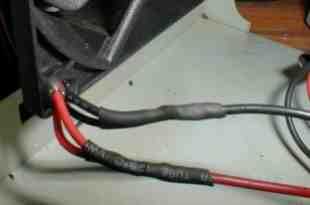

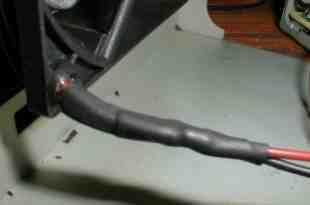

OK ya casi terminamos... Quería dar mi fuente troceado así que derroché pasó $2,00 para un protector de ventilador iluminado y había montado en la parte superior de la unidad. El protector original era sus estándar círculos concéntricos. Por supuesto los tuvieron que ir... Luego montar la cubierta en la parte superior del ventilador de la fuente de alimentación y enrutan el ventilador y los cables de luz a través de uno del ventilador de los agujeros de montaje y había asegurado con epoxi. Siguiente que conectado a un cable rojo y un cable negro. Después de hacer el empalme encogi envuelto cada uno y luego pone una pieza más alrededor de ellos para mantenerlo todo junto. Siguiente paso es la soldadura en la resistencia. Otra vez soldar a un cable negro y rojo. También observe la flecha roja en la foto. La oreja de montaje del ventilador tuvo que ser cortado para evitar golpear el interruptor.

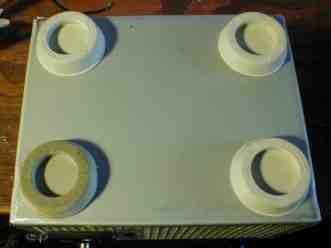

Para el último paso he añadido unos pies caso viejo tenía puesta alrededor.

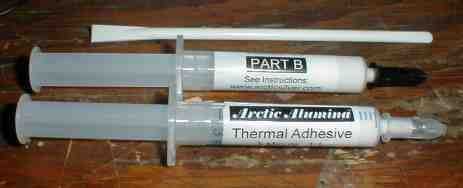

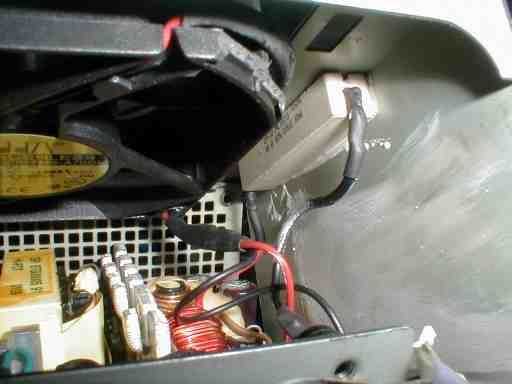

Nota: Ya que es un productor de calor que necesita tener algún tipo de disipador de calor para evitar que se quema. No había sitio para conectar a la parte de atrás así surgió con lo que creo que es la mejor forma. Térmica epoxy. Se trata de un epoxi de dos componentes con propiedades térmicas. Llevan dos tipos, Artic Silver o Artic Alumina. La diferencia es por supuesto una base de aluminio o plata. Encontré esto en mi local "equipo Deli" pero también se puede pedir en línea en ArticSilver.com.

Este resistor disipar algo de calor, pero en realidad, muy poco. He dejado el suministro de más de 24 horas y el caso no estaba incluso caliente al tacto.
