Paso 5: Cableado lo todo

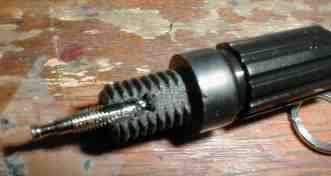

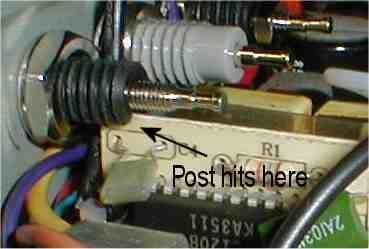

OK... nos hemos limpiado, perforar algunos agujeros en él y le dio una nueva cara. Ahora vamos a dar algunas características y conseguirlo todo juiced up! La primera cosa a hacer es deslizar en la placa de circuito y asegúrese de que todo encaja. Usted puede encontrar, como hice yo, que todavía necesita hacer alguna modificación para hacer que todo se ajuste. Cuando me deslicé la placa de circuito en el encontraron que el poste de tierra golpeó a uno de las tarjetas verticales. Si había perforado un 1/8" mayor no hubiera tenido este problema. La solución era bastante sencilla. Yo simplemente muescas en la parte inferior del poste para montar sobre la placa. Una vez que tengas todo acoplamiento es tiempo para enrutar los cables hasta su punto de conexión. No voy a entrar en el cableado mucho porque se ha hecho tan bien ya. Sólo tienes que seguir este enlace http://www.wikihow.com/Convert-a-Computer-ATX-Power-Supply-to-a-Lab-Power-Supply.

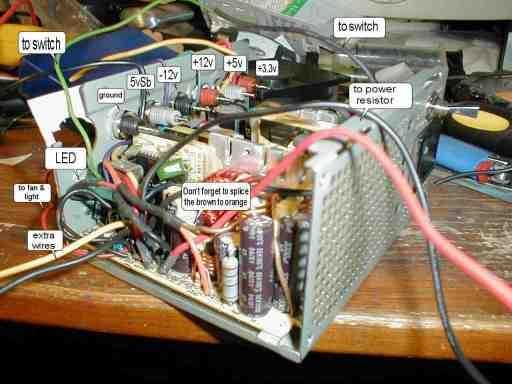

Básicamente va como esto:
Conecte uno de los cables rojos para el resistor de la energía
Uno de los cables negros al otro extremo de la resistencia de potencia
Un cable negro con el conjunto de LED
Un gris para el conjunto del LED
Un cable negro con el interruptor de alimentación
El cable verde al interruptor de potencia
Un rojo cable al ventilador y luz (opcional)
Uno negro cable de ventilador y luz (opcional)
Una naranja al alambre marrón
Un cable negro con un conector de banana
Una red de alambre a un + 5V conector de banana
El amarillo para el + 12V enchufe de plátano
El azul a la - toma de 12V plátano
Una naranja cable + 3V banana jack
Si hay un cable blanco en el suministro de este se ir al post - 5V.
Nota: Algunas fuentes de alimentación tienen un cable gris o marrón para poder sentido en. Este cable debe conectarse a un cable naranja para permanecer en la alimentación. Calor del encogimiento o todo soldado los extremos de la cinta.

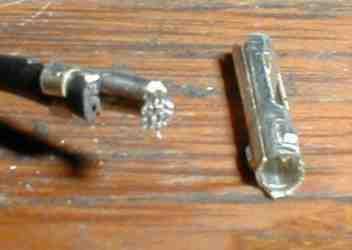

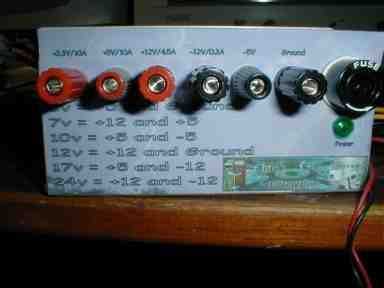

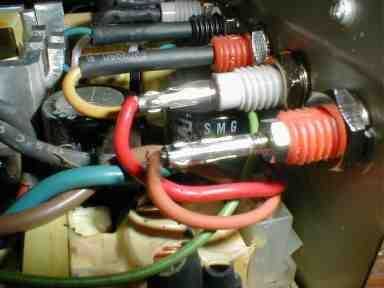

Si usted es realmente aguda que os habréis fijado que está etiquetado como mi segundo post - 5v pero tengo los 5vsb conectado a él, que sería el cable morado, y sería correcto. Tras darse cuenta de que había no - 5v en esta PSU que decidí seguir adelante y hacer que se caliente todo el tiempo. De esta manera pude prueba rápida de LED y tal sin tener que encender el poder. También puede instalar a un conector USB en el caso y tiene un cargador para dispositivos USB. Para las salidas de pin en varios puertos USB basta con ir a esta página http://www.usbpinout.net/. OK, ahora que sabemos donde todo va es hora de salir el soldador. Después de conectar el LED y empalmar los cables marrón y naranja que empecé en el post. Después de un par de intentos tratando de soldar al post, decidí que tenía que haber una manera más fácil. Los enchufes Molex al rescate! Tiré los conectores individuales de un par de viejos enchufes hembra. Si usted nunca estas sacado, hay dos orejitas de cada conector, el truco está en empujar estas un poco por lo que puede extraer. Hacen una herramienta para esto pero también se puede utilizar cualquier cosa lo suficientemente pequeño como para llegar a la parte inferior del conector. Un destornillador joyeros funciona muy bien y también lo hace la punta de su cuchillo x-acto. Suavemente tire del cable mientras empuja cada oreja, uno por uno, hasta que todo se desliza derecha hacia fuera. Resulta que, debido a las "orejas", estos realmente ajustar en los extremos del poste. En lugar de tratar de soldar el conector sólo rompí lo en su lugar. Luego pegó el cable en el extremo del conector y los soldados juntos. Antes de introducirla en los conectores, a la espalda del gato de plátano, me resbaló sobre un trozo de envoltorio y selló todo.

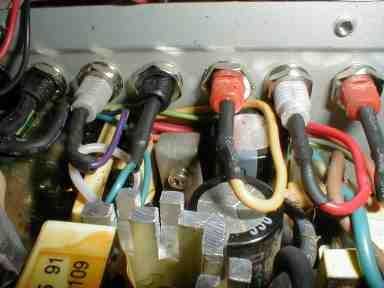

Ahora que los jacks banana, LED y de energía interruptor están conectados, todo lo que queda por hacer es volver a conectar el ventilador y agregue el resistor de la energía que cubrirá en el paso siguiente.
