Bamboo Bike #2 (7 / 14 paso)

Paso 7: Construcción de las zapatas de las articulaciones

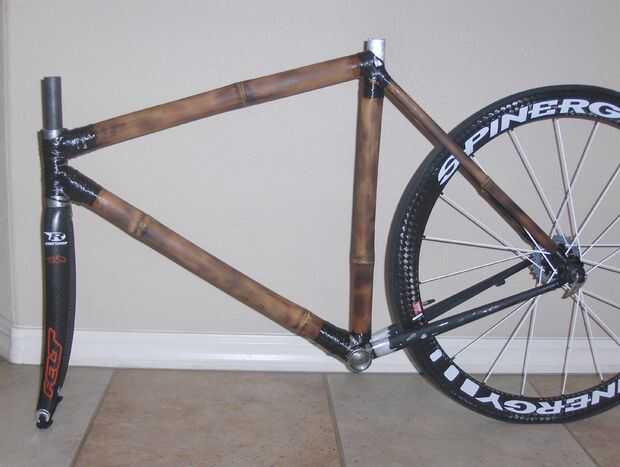

Ahora que el marco es "atado", tenemos que basarnos en las zapatas para resistencia y rigidez. Reconociendo que las fuerzas primarias van a provenir y asegurándose de que el marco puede manejar las desviaciones y par asociado con el estilo del montar a caballo usted planea hacer. Ahora, no planeo Mostrar este marco mucho en el camino de misericordia. Yo montaré tan duros como monto mi otras bicis, no va a ser un crucero y no va a ser una reina de la tienda de café! Por lo tanto, necesito construir en consecuencia!

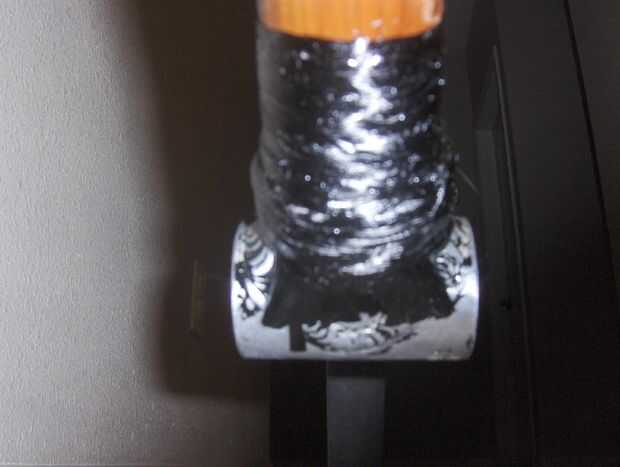

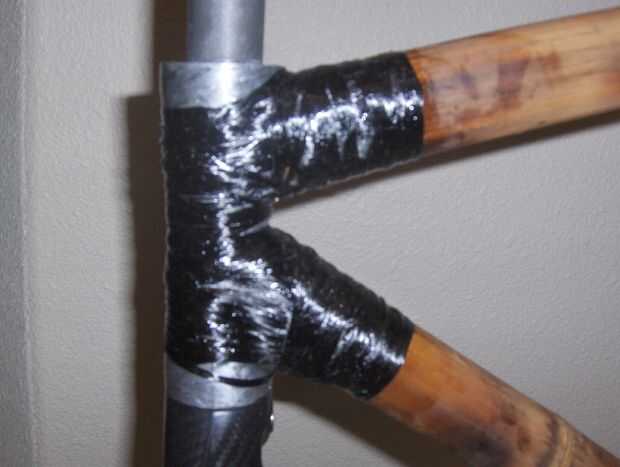

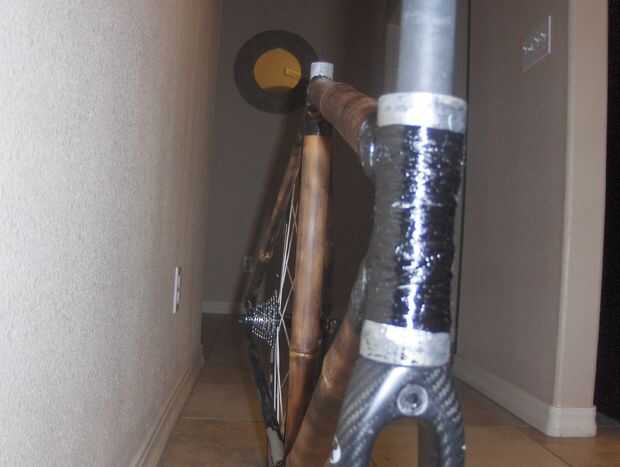

Esto significa la construcción de las articulaciones en prácticamente todas las direcciones, pero sobre todo lateralmente donde se coloco una gran cantidad de esfuerzo de torsión en el soporte inferior y la cabeza superior e inferior del tubo. Para hacer esto que realidad corté aproximadamente 6 pulgadas tiras de la cadena - sobre 25 de ellos para cada terminal. Les pongo directamente a través de la articulación del lado que estoy tratando de reforzar. Luego envuelva todo esto envolver alrededor del tubo y luego recorren alrededor de decir la cabeza del tubo por ejemplo, creando casi una x en la parte delantera del tubo.

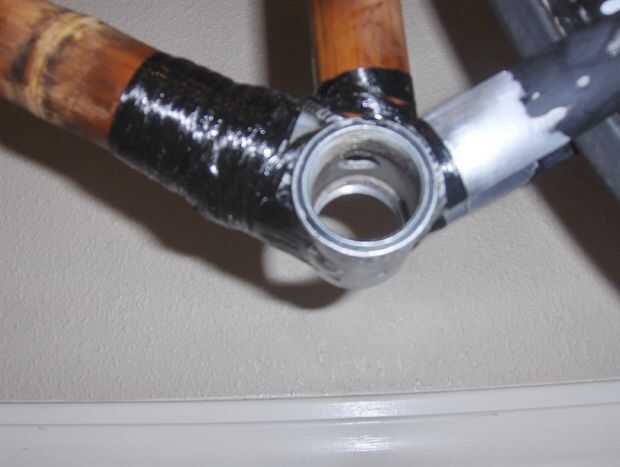

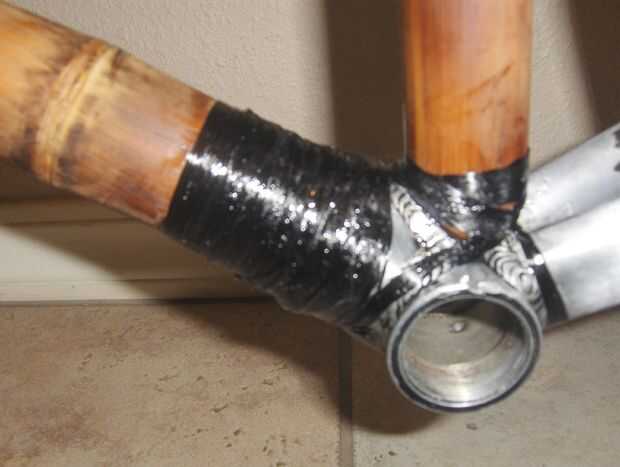

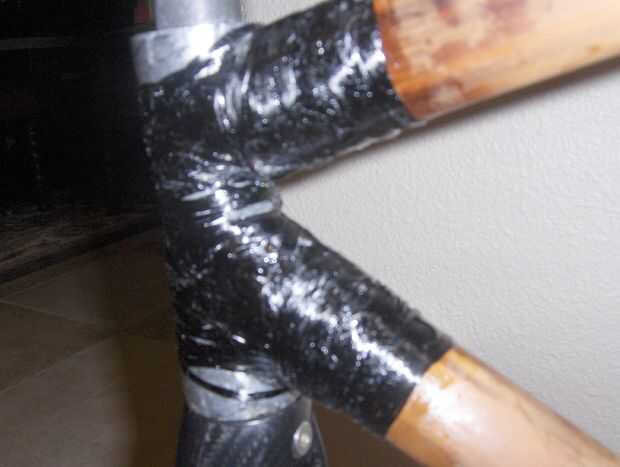

Echa un vistazo número 3 por debajo de la foto para esto en el soporte inferior así como fotos 4 y 5 de la misma en el tubo de dirección. Este proceso se repite una y otra vez mientras hacía algunos cruzando al azar también.

Video de envoltura de carbón:

http://www.youtube.com/watch?Feature=player_detailpage&v=laubuki0Hrw

http://www.youtube.com/watch?Feature=player_detailpage&v=2hOBlqscz1Q
