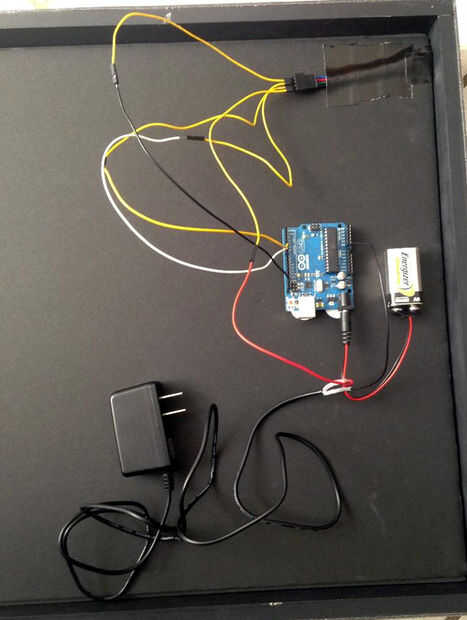

Paso 8: Conecte fuente de alimentación y LED las tiras reactivas
El arduino no tiene suficiente potencia para ejecutar los LEDs y sí mismo por lo que es necesario una fuente secundaria de energía.
Compré un cargador de teléfono celular y despojado que utilice como mi fuente secundaria de energía. Los alambres fueron varados así que suelda alambre sólido hasta el final de la tierra y los cables de alimentación para tener un final durable para conectar el arduino y tiras de LED.
- conector de clip de la batería de 9 voltios y pila de 9 voltios Conecte el Arduino
- alambre de tierra de tiras de LED Conecte al pin de tierra en Arduino
- datos de tiras de LED Conecte al pin sobre Arduino en codificación
- reloj de tiras de LED Conecte al pin sobre Arduino en codificación
- cable de fuente de alimentación externa se conecta al cable de alimentación de tiras LED
- alambre de tierra de la fuente de alimentación externa se conecta al conector de tierra secundario en Arduino
Una vez que todo está conectado, ejecute una prueba de mechón para asegurarse de que los LEDs están conectados juntos correctamente.
