Baja resolución Arduino LED reloj (5 / 10 paso)

Paso 5: Crear el tablero

Para el tablero usé dos pedazos de tablero de la espuma - uno para los LEDs, cables, etc. y la otra para ocultar la mayor parte de los LEDs, cables, etc..

En primer lugar, usted necesita tomar mediciones precisas del interior del marco. Es importante que el respaldo se ajusta cómodamente dentro del marco para que los LEDs y otros componentes no conseguir barajan alrededor de demasiado. La medición, asegúrese de obtener la profundidad del tablero de la espuma.

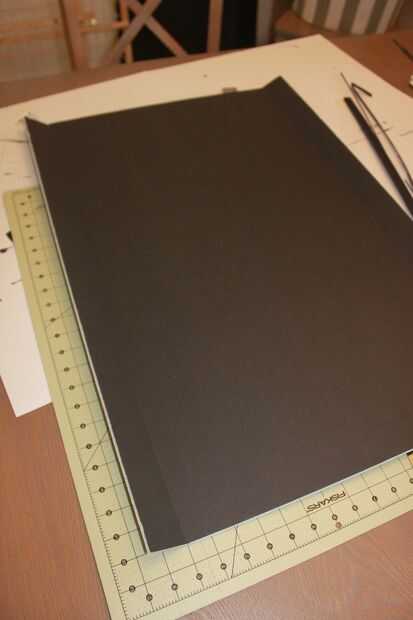

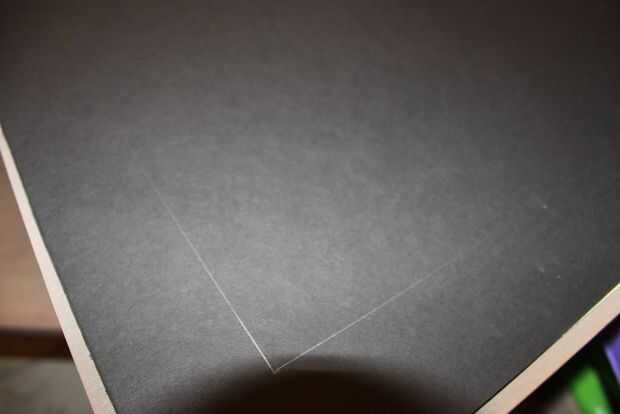

Una vez tengas las medidas, use un lápiz para marcar los 4 lados en una sola pieza de tablero de la espuma. Cuando hice mi marca en mi tablero de la espuma, me aseguré de que mi caja como cerca del centro de la Junta por dos razones:

  1. Es necesario tener aletas para meter la tabla en el marco.
  2. Quería limpio, bordes rectos y no los bordes rígidos encontrados algunos tableros de espuma.

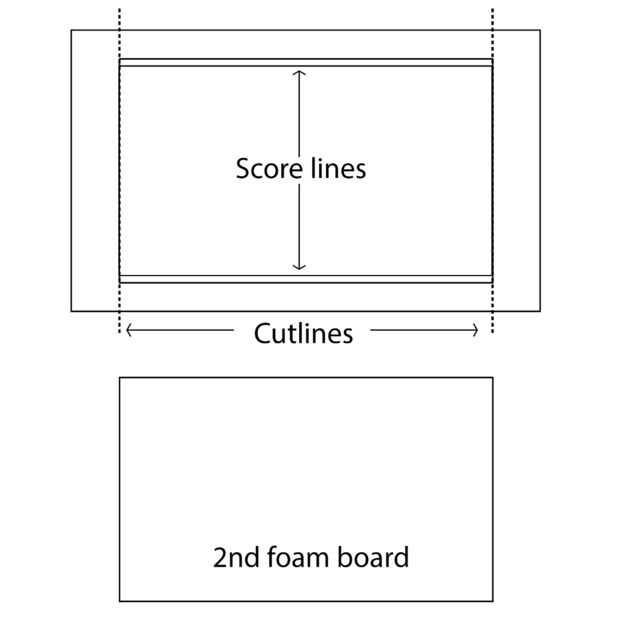

A continuación, mida 2" desde cada lado de la caja que será la parte superior e inferior. Estos serán sus líneas de corte junto con las líneas que hiciste para los lados. (Había originalmente quería una aleta para cada lado del tablero pero decidido en última instancia que dos sería suficiente). Corte fuera de la caja con el borde de una regla recta y una cuchilla de.

Después del corte, todavía debe tener dos líneas en el tablero de la espuma. De cada una de estas líneas, medir la profundidad de la Junta de espuma hacia el centro del tablero. Me olvidaba permitir la profundidad de la junta antes de anotó para las aletas y mi tablero no encajaba. Tuve que ir a comprar otra pieza y realice este paso todo otra vez. :\

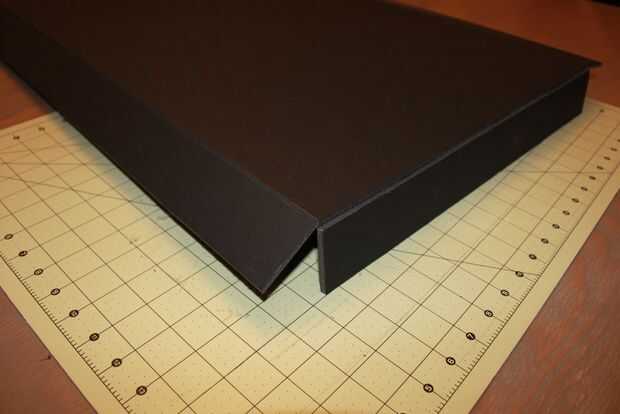

Una vez hecho esto, ver si el respaldo se ajusta cómodamente dentro del marco. Si lo hace, impresionante trabajo! Si no, repita este paso con la segunda pieza del tablero de la espuma.

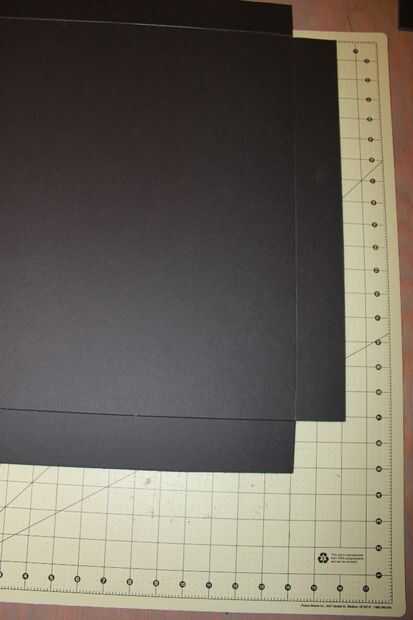

Con su segundo tablero de la espuma, sólo cortará un pedazo para caber dentro de la junta con las aletas.

* Elegí utilizar tablero de la espuma negro para ambas piezas, pero recomiendo usar un trozo de tablero de la espuma que es del mismo color como el LED tiras para que las tiras no son claramente visibles a través de la pieza de cristal (a menos que quieras que sea visible por supuesto).

** Haz tu tablero de la espuma de Hobby Lobby u otra tienda de artesanía. Había comprado uno de mis tablas de Dollar Tree y comenzó a desmoronarse casi instantáneamente.
