Paso 7: Tiras de LED de soldadura juntos
Para este paso necesita 24 tiras largas de alambre y 24 corta tiras de alambre.
La tierra y la alimentación (5v) no debe soldar de alguna manera particular siempre y cuando todas las tiras de LED se conectan juntos. Mina soldadas en forma de "serpiente" con los cables cortos.

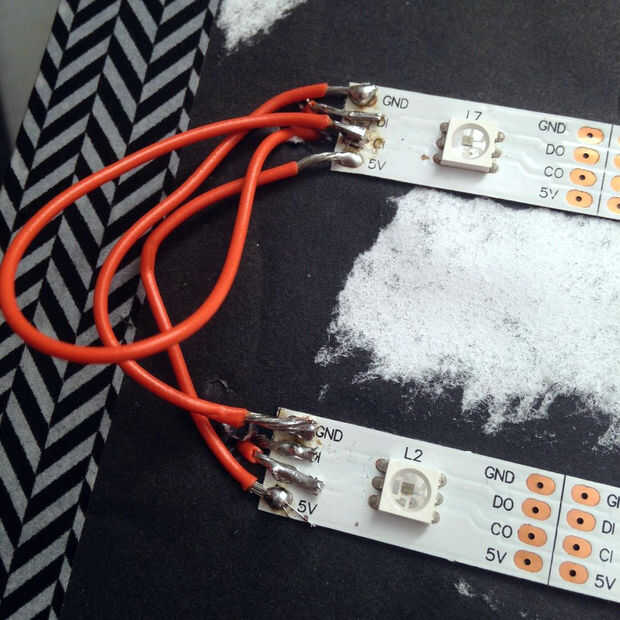

De la soldadura para facilitar el proceso de codificación, los datos y el reloj en un formato lineal. A partir de finales de la primera tira de LED, soldar los cables a los datos del reloj de las placas, pase los cables por el agujero y luego soldarlos al comienzo de la segunda tira de LED. Continúe este proceso hasta que todas las tiras están conectadas juntos.
- TIERRA debe conectarse a GND
- Debe conectar 5V a 5V
- DI debe conectar para hacer
- CI debe conectarse CO

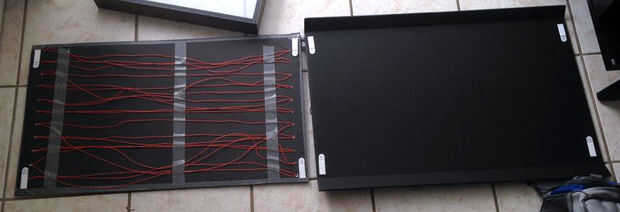

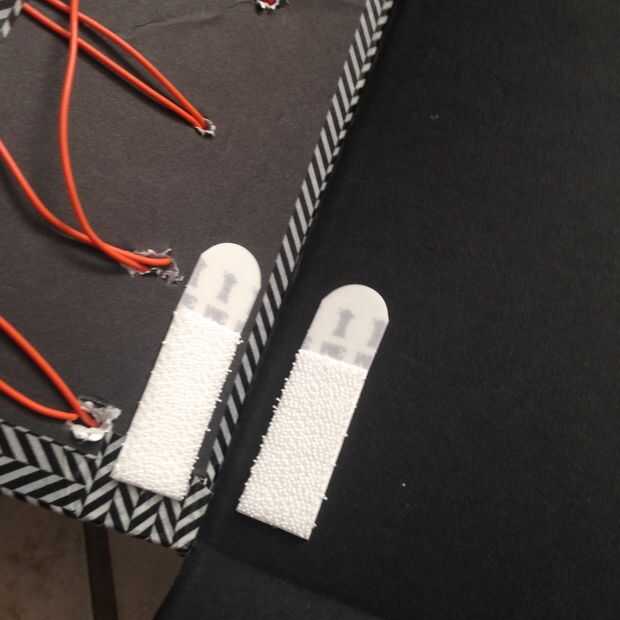

Tomar las tiras de Velcro de 3M y se adhieren uno a cada esquina en la parte trasera del tablero con las tiras de LEDs. Para asegurarse de que alinea uniformemente con el tablero de la espuma con las aletas, os adjunto las tiras de velcro juntos antes de sacar el respaldo y la aplicación a la otra tabla. Mediante el uso de las tiras de velcro, usted todavía tendrá acceso a los cables si necesita reemplazar una.

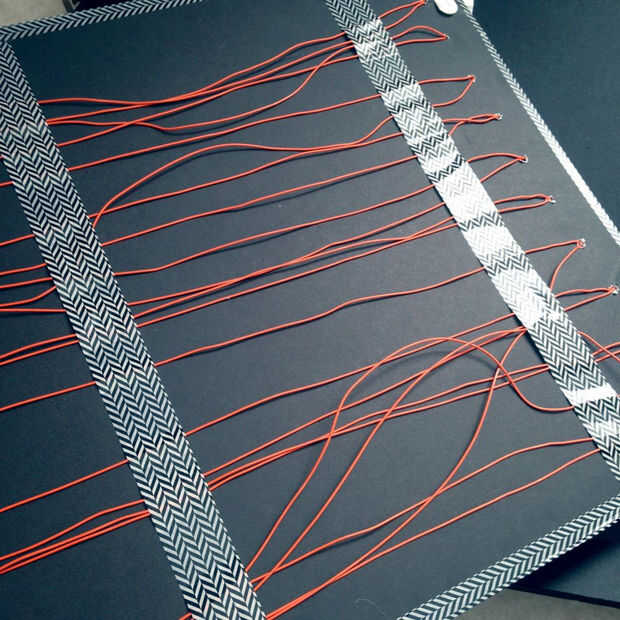

* Yo con cinta los cables hacia abajo que corría por la espalda para moverse. Si se mide la longitud de los cables mejores que hice, que no tenga a cinta adhesiva.
