Baja altitud de monitoreo ambiental con un Arduino basada tiempo instrumento y plataforma de detección remota de Aeropod (3 / 7 paso)

Paso 3: Programación del instrumento de clima

Una vez que el instrumento fue montado tuvimos que subir el código para que el instrumento sería recopilar y almacenar datos. Las tareas necesarias para programar el instrumento incluyen descargando el programa de Arduino a nuestra computadora de escritorio, obtención de código de ejemplo desde el sitio web de SparkFun y luego cargar el código del instrumento de clima.

Estas tareas, en el orden detallado son...

1. Ver Sparkfun WeatherShield conexión guía para aprender sobre conexión y programación el WeatherShield. El sitio de Sparkfun sugiere carga su código de ejemplo para el WeatherShield.

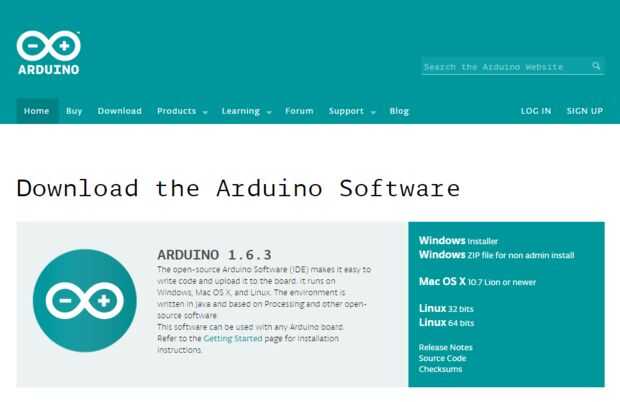

2. Descargar el Software de Arduino de código abierto a nuestro ordenador de escritorio y guardar el "bosquejo" del ejemplo (archivos de Arduino se denominan bocetos) proporcionada por SparkFun a la librería de Arduino en nuestra computadora de escritorio.

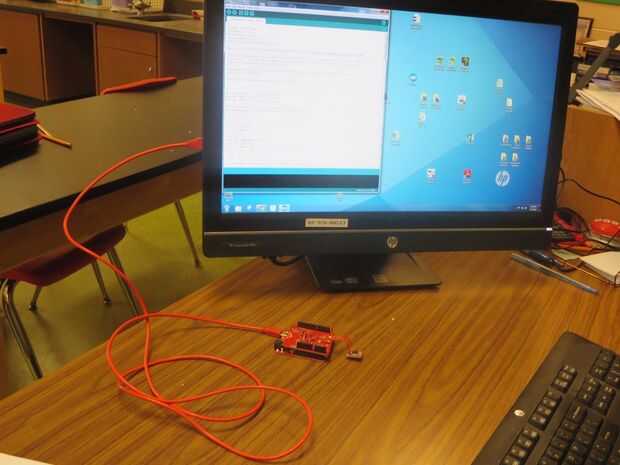

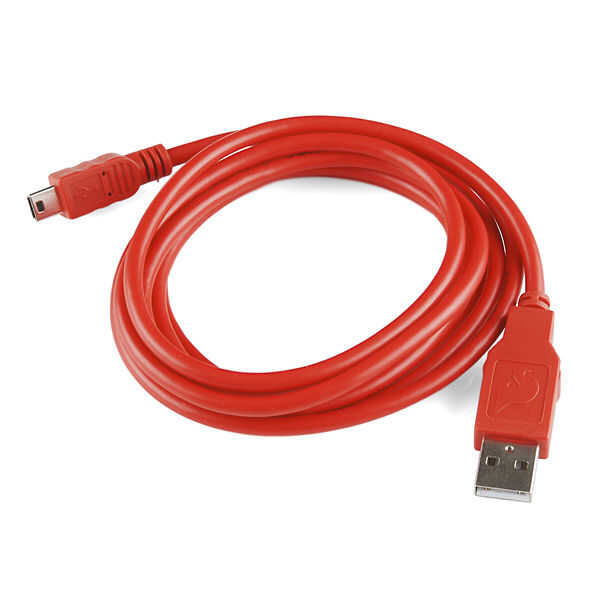

3. Conecte el instrumento de clima a nuestra computadora con el cable USB/mini B.
4. Abrir el programa de Arduino y utilice los comandos del menú desplegable en la parte superior de la pantalla del programa Seleccione el puerto COM correspondiente (hemos utilizado COM 9) para comunicarse a través de la USB.
5. Abra el sketch de Arduino en el menú "Archivos" del programa Arduino.
6. Seleccione cargar archivos en el menú desplegable en el programa de Arduino. Tan pronto como el programa fue subido las luces en el tiempo y los OpenLog comenzaron a parpadear durante cada punto de tiempo de adquisición de datos.
7. Finalmente verificamos que los datos que recogió abriendo la salida serial monitor en el programa de Arduino y observa la salida de nuestro WeatherShield ahora funcional!

Después de ver los datos generados por nuestro instrumento de tiempo utilizando el código de ejemplo decidimos inspeccionar y modificar el código. Eliminar líneas de código para sensores no instalados en nuestro instrumento y cambió la tasa de recogida de datos a 1 punto cada 10 segundos (sobre todo a prueba y error proceso de edición). El archivo adjunto a este documentos de paso nuestro Código revisado.

Muchas gracias ir a Jonathan Knieper, un alumno de Lothrop nueva que nos ayudaron a aprender a navegar a través del software de Arduino y pasos necesarios en esta etapa del proyecto de programación.
