AVRisp Micro REDisp V1 (3 / 5 paso)

Paso 3: Polarizado

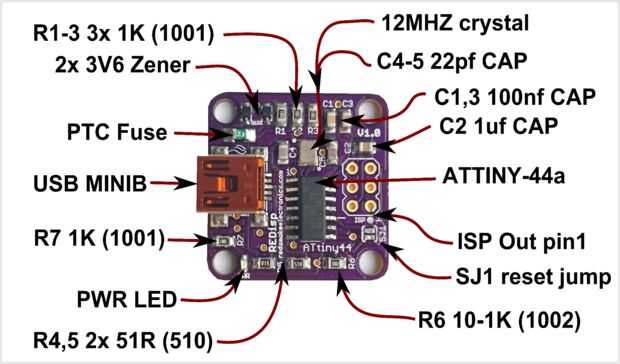

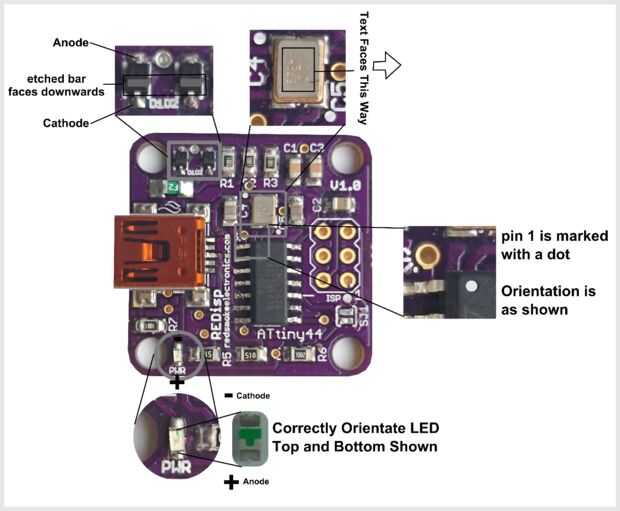

El resto de las piezas son polarizadas y requieren la alineación observada en la segunda imagen - la alineación LED es específica para el LED suministrar pero también se observa la polaridad.

ATtiny

Este chip tiene un campo bastante grande y cada pin puede individualmente soldar a mano con un hierro, mientras que con unas pinzas para sujetar en su lugar. Tenga en cuenta la alineación del perno 1.

Cristal

Esta es otra parte que es imposible hacerlo con una plancha, estañar cada almohadilla y luego reordenando con una pistola de calor es su mejor apuesta. Asegúrese de que el texto enfrenta a lo que se muestra arriba.

Diodos

Los diodos aunque difícil pueden ser mano soldada, usando el mismo método como se muestra en el resistor y el condensador video. La barra que indica la polaridad se enfrenta hacia abajo como se muestra y es bastante difícil de ver con el ojo desnudo pero posible.

LED

El Led es soldado otra vez lo mismo que los condensadores y resistencias con la polaridad que se observa en la imagen.

Y que es construido. tiempo para configurarlo.
