Paso 3: Receptor

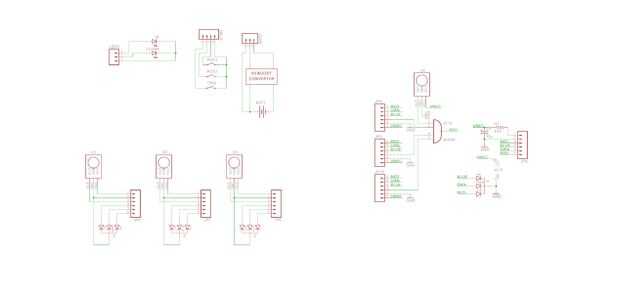

Tenemos el arma, que es capaz de transmitir la señal de infrarrojos. Ahora sin embargo necesitamos alguna forma de recibir la señal IR. Para esto, utilizamos TSOP4838 cuatro módulos, que son módulos especialmente hechos para recibir ir Necesitamos cuatro de ellos, porque uno recibe de unos 90° - a con 4, básicamente cubrimos todo 360° alrededor del jugador. Para conectarlos juntos, necesitamos una puerta de entrada de 4 y (otra vez, no quiero entrar en detalles).
El problema es que no pasa la luz infrarroja a través de materiales sólidos. Por lo tanto, si el jugador cubre los receptores (por accidente), podría convertirse en invencible. Por esta razón, Montaremos los en la cabeza del jugador, donde lo harán no por cualquier otra parte del cuerpo.

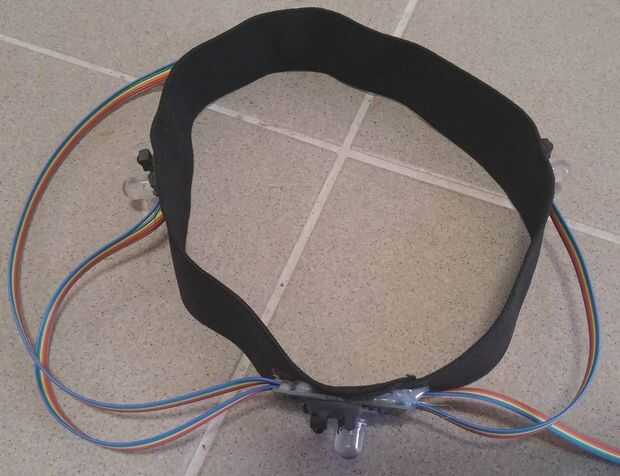

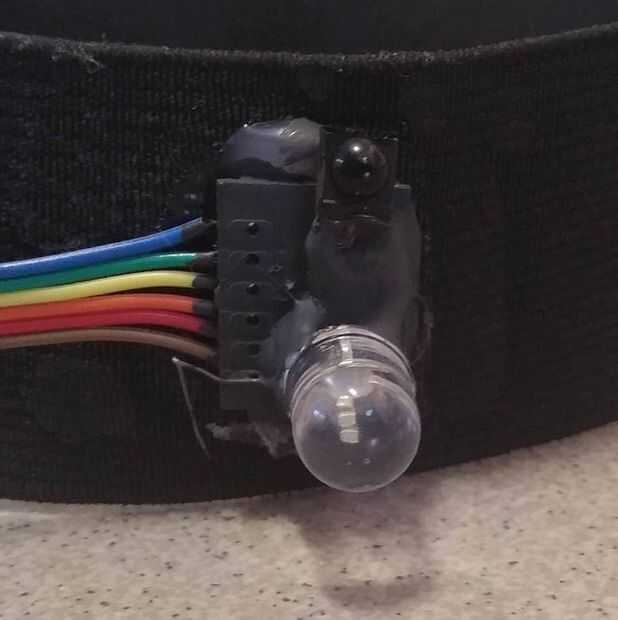

Porque tenemos sólo 10 dólares, haremos un tocado de un material como goma y pegar los cuatro PCB con receptores y diodos directamente en él. Este tocado se conectará luego con un cable de 6 hilos a la pistola.
Y cuando nosotros, montamos aquí 4 de los LEDs RGB, porque una vez más, en la cabeza de los jugadores, puede verse desde una distancia razonable.
