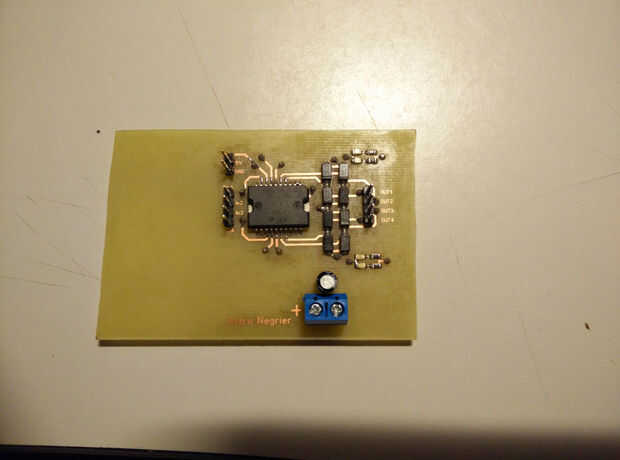

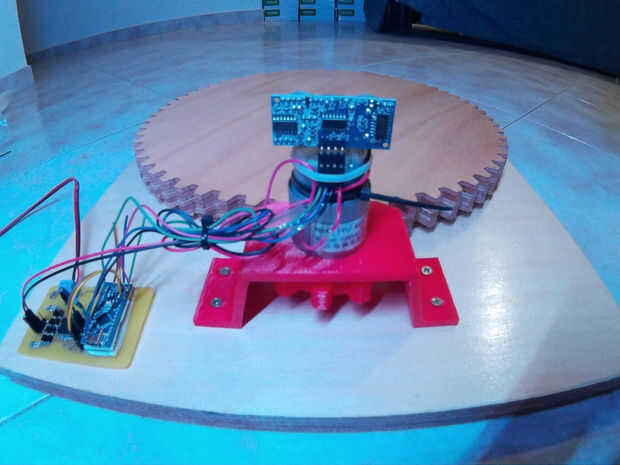

Paso 24: Traje - placa de circuito controlador de Motor DC

Nota: Usted puede comprar cualquier controlador de motor de DC de puente H Dual para este paso, le pedí a un amigo mío para hacer este traje de tablero del PWB.

Herramientas necesarias:

-Impresora láser

-Taladro de mano

Materiales necesarios:

-PCB placa 8 x 6 cm

-Ácido clorhídrico

-8 diodos

-4 LED

-4 resistencias

-Pins hombres

Instrucciones:

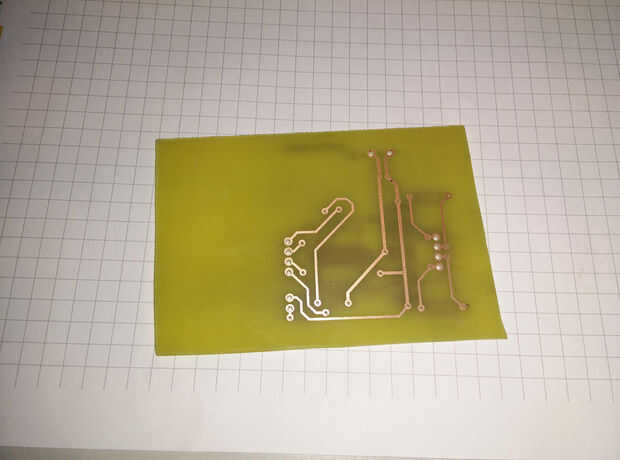

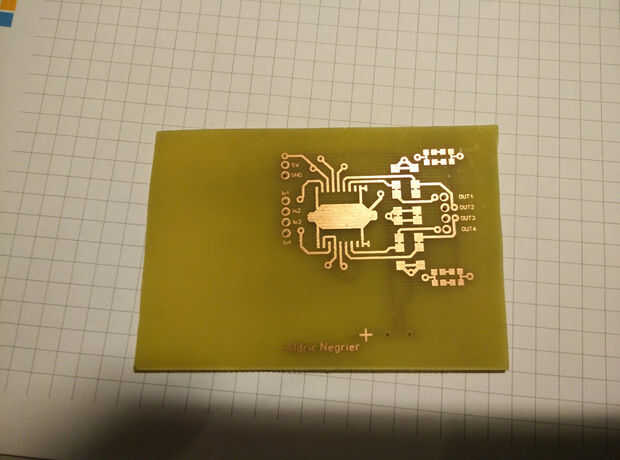

Primero usted necesita dibujar el circuito en su computadora, entonces imprimir el circuito utilizando su impresora láser y papel fotográfico, recuerden que es doble cara PCB board. Lo que necesita para hacer la transferencia de toner método, utilizando una plancha de la prensa la impresión sobre el PCB. Transferir la pintura a la parte superior de la PCB que en la parte inferior, tenga cuidado de alinear los circuitos.

Ahora que la pintura se transfiere, poner el PCB en agua fría para eliminar los trozos de papel que se unen a la PCB.

El siguiente paso es mezclar 2/3 de peróxido y 1/3 de ácido clorhídrico y dip de la pcb interior. Mantenga el fluido en movimiento para corroer el cobre. Después de 2 minutos removemos el PCB la solución. Limpie la placa con agua para quitar el ácido.

Limpie la placa con acetona con un cepillo suave, para eliminar no deseado toner.

Taladre los orificios con un taladro y soldar los componentes en su lugar.

Para la protección después de soldar todo utilizar una capa de barniz para proteger y aislar
