Paso 2: Construir el circuito
![]()

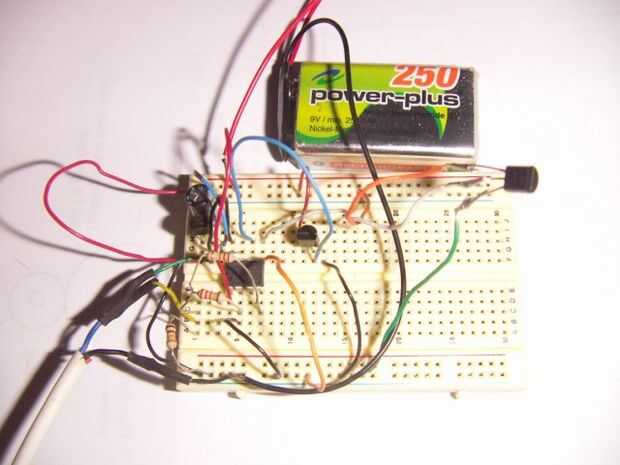

Este es un tablero simple y rápido y no es la placa más bonito se verá en Instructables. Pero hay una razón para ello. Nota que los cables se coloca en lugar de plano en el tablero. Plana se ve más ordenado, pero si se colocan los piso el cable termina doblado a 90 grados y finalmente se interrumpió en ese momento. A veces es difícil salir del agujero con la broca rota. Este diseño es más sucio, pero los cables más largo pasado. Los cables rojo y negro en este foro realmente han estado construyendo circuitos durante los últimos 23 años!
No es el otro extremo de la clavija D9 pero esto es sencillo al alambre de arriba. Sólo tenga cuidado con la salida de la PC que es el pin 3 en el D9. Este cable tiene - 12V en él la mayor parte del tiempo y este voltaje zap otros componentes si se conecta accidentalmente en el lugar equivocado.
