Paso 1: Registro de datos para dummies
Este ejemplo mide la temperatura, pero se puede cambiar fácilmente a medida cosas como luz, voltios, corriente, velocidad, rotación, aceleración, humedad del suelo o cualquier número de otras variables. Estamos utilizando el picaxe como una forma barata de interfaces múltiples entradas analógicas y digitales a un puerto RS232, aunque estos chips pueden hacer mucho más que eso - ver
Lista de piezas
Se necesita:
1 computadora
1 chip picaxe 08M ($3)
Protoboard
Componentes - resistencias, capacitores, sensores de temperatura, regulador, cables.
Copias gratuitas de lo picaxe programación software y VB.Net
El picaxe 08M chip disponible de muchas fuentes incluyendo Rev Ed http://www.rev-ed.co.uk/picaxe/ (Reino Unido), Anderson PH http://www.phanderson.com/ (USA) y Microzed http://www.microzed.com.au/ (Australia)
RS232 conector es un conector hembra de D9. Si están haciendo un montón de experimentos y no quiere seguir alcanzando detrás del ordenador, puede hacer una "extensión de plomo" con macho y hembra IDC 9 clavijas y un metro más o menos de cable de cinta.

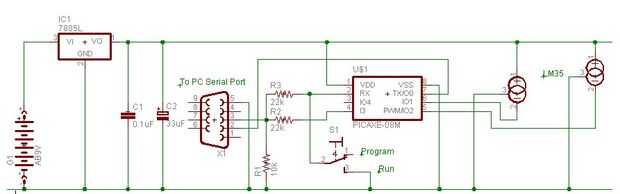

El picaxe se ha configurado en un circuito de descarga un poco inusual que funciona como un circuito de programación y un circuito de comunicaciones. Mueva el interruptor entre programación y comunicaciones (o pata corta sólo 2 a tierra en un protoboard para ejecutar en modo de la comunicación).
El LM35 los dispositivos de salida de milivoltios iguales a grados en centígrados. Mirando la escritura del caso, los pines están numerados 1,2,3.
