Automatizado de configuración electroquímica (4 / 5 paso)

Paso 4: calibración

Necesita un voltímetro y un cronómetro para calibrar el voltaje de salida y los tiempos. He utilizado excel para trazar el voltaje de salida como función de ciclo de servicio y diagrama de tiempo (duración) como una función de la longitud de la entrada del experimento (en ms). En este paso se muestra un ejemplo de estas parcelas.

Para recolectar datos, cambio el código a nuevos valores y volver a subirlo y luego mida el voltaje y por cuánto tiempo llevó a cabo. Habrá error en las mediciones de tiempo basadas en cuán rápido tus reflejos son, pero deben promedio hacia fuera como usted toma más experimentos.

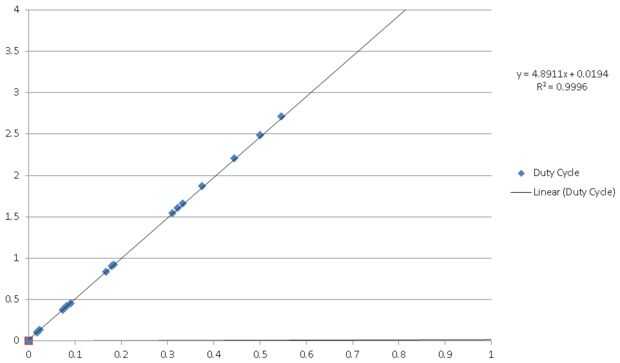

La trama de la primera muestra el voltaje de salida (en mV) en función de la tensión analógica (codificada) esperada (en unidades de ejecución de código arbitrario). La tensión análoga (codificada) esperada aquí está dada en unidades de tiempo en cuando hay una relación correspondiente de 1 como el tiempo de apagado.

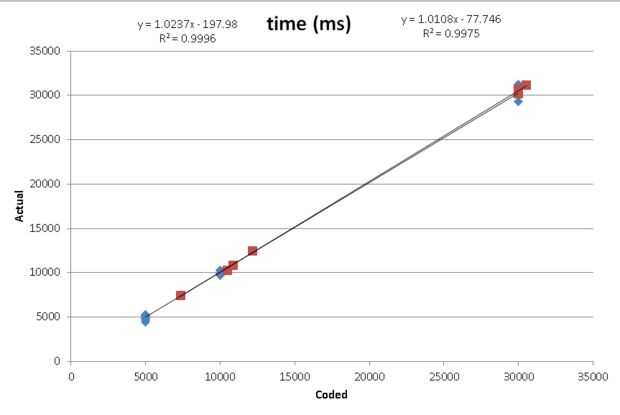

La trama de la segunda muestra la hora actual (en ms) que el experimento funcionó como una función del valor de tiempo codificado (en unidades de código).

Hay muchas maneras de calibrar pero estos son los parámetros de la primarios utiliza para averiguar la pendiente y más importantemente la linealidad (es la línea recta o curva?).
